BOURNS线路匹配变压器LM-NP-LP1000

　　在通信接口、音频耦合与工业信号调理板卡中，线路匹配变压器承担着阻抗变换、电气隔离与共模噪声抑制的任务。BOURNS LM-NP/LP 1000 系列属于小型封装的线路变压器，常见于 600 欧姆通信线路、调制解调接口、语音传输模块以及需要平衡/不平衡转换的模拟前端。建模时首先要抓住它的典型使用边界：器件以插装方式焊接在 PCB 上，主体为黑色矩形塑封外壳，侧面或底部伸出金属引脚，板级布局必须预留外壳本体高度、引脚焊盘间距以及周边插拔和检修空间。

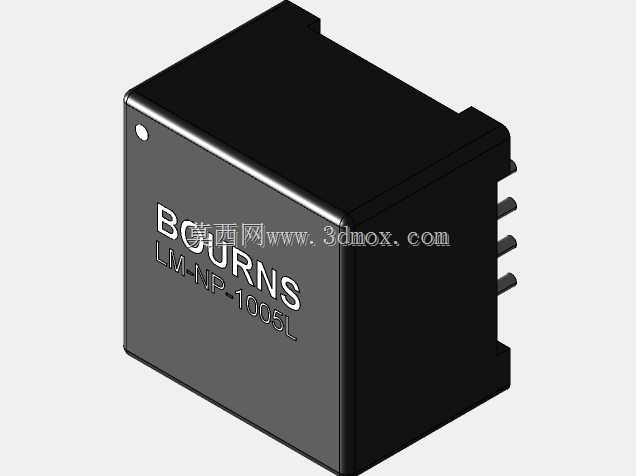

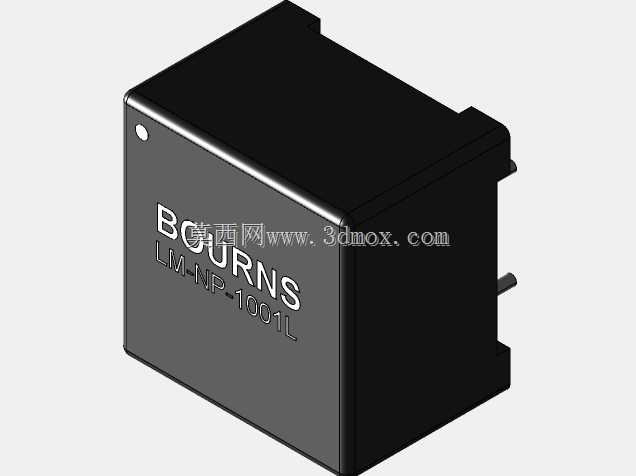

　　从结构上看，该类变压器并非简单的方块元件。外壳需要包裹内部磁芯、绕组、绝缘骨架与灌封材料，外部轮廓边角带有轻微倒角，顶面平整，侧壁有脱模斜度；正面丝印区标注品牌、型号与系列信息，引脚从壳体一侧按固定节距引出，引脚截面细小，装配后承担电气连接与机械定位双重作用。三维建模时，外壳可按实体塑封件处理，先建立主体矩形块，再处理顶部凸台、侧边卡扣或定位缺口；引脚部分需要单独建为金属件，保证伸出长度、折弯位置和根部间距与实物一致，避免在 PCB 干涉检查中出现误判。

　　实际选型时，工程师关注的不只是外观。线路匹配变压器的核心价值在于让前后级电路在目标频带内获得合适的阻抗关系，同时通过磁耦合切断地环路，降低长线上的干扰。600 欧姆系统多用于传统音频与通信链路，变压器初级、次级绕组的匝数比、直流电阻、插入损耗和隔离耐压都会影响信号完整性。结构设计阶段则要把这些电气需求转化为可装配的实体边界：外壳高度受板卡内部空间限制，引脚排布要与焊盘图匹配，器件周围需保留波峰焊或手工焊接的热影响区域；靠近机壳壁、连接器或较高电容时，还要复核顶面与侧面的安全间隙。

　　该模型在整机数字化设计中可用于控制柜内通信板、接口转接板、测试仪器前端模块等场景。把它放入装配体后，能够直观检查黑色壳体与相邻继电器、RJ 接口、端子排之间的距离，也能确认引脚方向是否符合丝印标识。若用于自动化设备的信号采集单元，变压器通常靠近输入接口布置，以缩短高阻抗模拟线路；若用于通信终端，则需配合隔离地、保护器件和走线方向综合考虑。建模过程中保留外壳、丝印面、引脚和安装方位，能够为 PCB 协同设计、线束避让、箱体开孔以及维修识别提供直接依据。

　　外形处理上不宜把器件过度简化成无特征方块。正面品牌与型号区域应通过凹印或贴花面表达，引脚根部与壳体交界处要有封装过渡，壳体顶部和侧壁的细微台阶会影响近距装配判断。安装边界方面，重点是底面到 PCB 的贴合面、引脚伸出长度、本体最大宽度以及相邻元件禁布区；在密集板卡中，还应把变压器周围的空气间隙、焊盘占用和检修工具空间一并纳入。这样得到的三维结构既能反映 BOURNS 线路变压器的真实形态，也能在工程评审中承担空间校核与装配验证作用。
