230V转12V2.8VA环氧灌封电源变压器

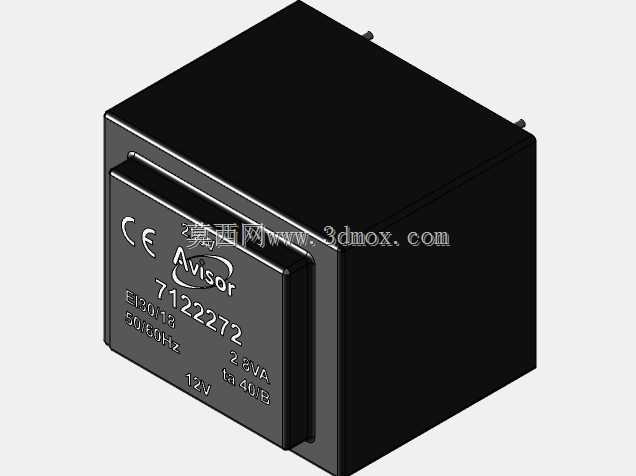

　　该模型还原的是一款EI30/18骨架规格的全灌封工频隔离变压器，额定输入230V交流、输出12V交流，容量2.8VA，适配50/60Hz工频供电场景，在工业控制板卡、小型仪表、楼宇传感节点、家电控制回路里承担强电隔离与低压供电的作用。这类小容量灌封变压器多用于对绝缘安全、防尘防潮有要求的紧凑电控空间：相比裸露插针式工频变压器，外层黑色环氧壳体将铁芯与绕组完全包覆，既避免装配过程中铜线磕碰损伤，也能阻挡车间粉尘、潮气侵入绕组间隙，在控制柜内温湿度波动、存在少量凝露风险的工况下，绝缘可靠性更有保障。建模时优先还原了产品的实际装配边界：整体为方正块状本体，外壳棱角做小倒角处理，对应实物环氧灌封后的脱模圆角，

　　本体顶面丝印区域完整还原额定电压、容量、安规CE标识、料号标注的位置，方便工程师在整机布线核对物料时快速识别参数。底部引出插针的间距、伸出长度按照EI30标准PCB安装尺寸绘制，布局时可直接在PCB封装库中匹配对应焊盘孔位，插针排布避让周边电容、接线端子的高度空间，避免变压器插装后与相邻 tall 元件发生干涉。设计选型层面，2.8VA的容量定位是小功率辅助供电，通常给控制回路的指示灯、小型继电器线圈、低压信号采集模块供电，不能承载大电流负载；230V输入适配欧盟及国内单相市电规格，初次级之间的隔离结构满足安规爬电距离要求，建模时外壳侧壁厚度、初次级绕组的包覆层级都参照实物灌封工艺还原，壳体侧面无额外突出固定耳，

　　安装方式完全依赖PCB插针焊接固定，因此在PCB布局时需要在变压器本体周边预留≥2mm的散热间隙，避免变压器工作温升烘烤周边塑料元件。整机结构设计中，这类灌封变压器的高度方向占用空间是布局核心约束，模型完整保留了本体顶面到插针底端的全尺寸高度，工程师在做电控盒内腔堆叠时，可直接将模型导入装配体，核对变压器顶面与盒体内壁的安全间隙，同时确认插针焊接面到PCB背面的距离，避免背面焊盘触碰盒体金属底板造成短路。模型外形无多余外接安装结构，方正轮廓可紧密贴靠控制柜内的绝缘隔板排布，在小体积控制盒内最大化利用空间，灌封外壳的哑光黑外观也符合工业电控元件的通用视觉规范，装配完成后整机内部走线排布整洁，元件标识朝向便于后期检修核对。
