这套散热结构的热性能验证工作,围绕小功率热源的被动风冷散热需求展开,结构本体采用纯铝材质加工,导热系数取工程常用的170W/m·K,适配各类密闭电控舱、小型工控主板、功率模块周边的自然对流散热场景,不需要额外配置风机驱动气流,依靠翅片扩展换热面积即可把热源累积的热量持续散逸到周边空气中。

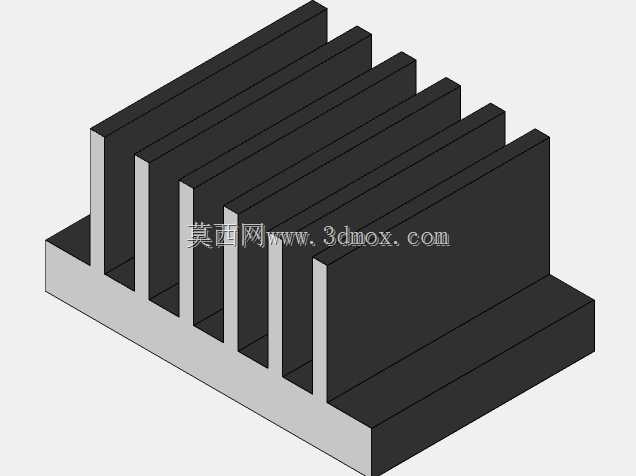

从安装边界来看,整个散热组件的承载基板尺寸控制在22mm×15mm×3mm,基板底面为完整平面,可直接贴附在发热器件的表面,安装时仅需在贴合面填充薄层导热衬垫,排除接触面空气间隙带来的附加热阻即可完成装配,整体占用的竖向空间极小,不会对周边其他元器件的布局造成干涉。基板上方直立排布六片散热翅片,单片翅片的高度为8mm,相邻两片翅片之间预留2mm的均匀流道间隙,这个间隙尺寸是兼顾翅片数量与空气流通能力的折中结果:如果间隙过小,自然对流状态下空气在翅片间的流动阻力会大幅升高,靠近流道中段的空气无法顺利完成冷热替换,容易在翅片根部形成滞流高温区;如果间隙过大,相同基板面积上能布置的翅片总数量会被压缩,总的扩展换热面积不足,热源的热量无法快速传导到翅片表面。

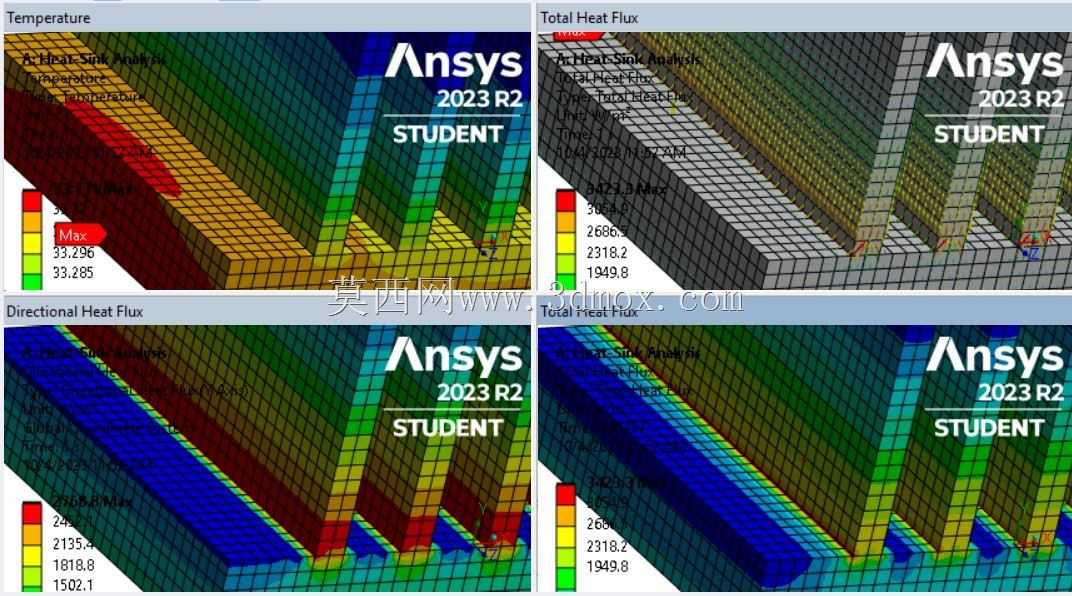

仿真工况的边界设定完全贴合实际使用环境:周边环境空气温度恒定为28℃,基板贴合热源的区域施加1000W/m²的恒定热流通量,模拟发热器件持续向散热器输入热量的工作状态。温度场云图可以直观呈现热量从基板底面沿翅片高度方向逐步传导、温度逐级降低的分布规律,靠近热源正上方的基板区域温度最高,沿着翅片向上延伸,热量不断通过对流作用传递给周边空气,翅片顶端的温度已经非常接近环境温度。总热流密度的分布结果则清晰展示了不同位置的换热强度差异:翅片与基板衔接的根部区域热流密度最高,这里是热量从基板向翅片传导的必经路径,而翅片顶端以及基板边缘区域的热流密度相对更低,对应换热过程中热量逐步散逸的特征。
这类仿真分析的核心价值,是在开模加工之前就验证散热结构的热设计合理性,不需要先加工出实物样品再通过温升测试反复调整翅片参数,能够直接预判稳态工作下的最高温度是否落在发热器件的允许工作温度区间内,同时也能辅助判断翅片高度、间距、基板厚度这些参数的匹配度,比如当前3mm厚的基板可以保证热量在基板平面内快速均匀扩散,不会出现热源正下方局部温度过高、周边基板区域温度偏低的热量分布不均问题,六片翅片的排布也让基板上的热量能够均匀分配到每一片翅片上,避免单根翅片热负荷过载。整套结构没有复杂的异形特征,加工时既可以采用铝型材挤出后裁切的工艺批量生产,也可以通过整块铝料铣削加工成型,成本可控,适配小体积电子设备的长期散热需求。
