翅片式风冷冷却器支撑框架结构

　　这套框架结构服务于翅片风扇冷却器的整机承载，常见于液压站油温冷却、空压机后冷却、工艺循环水散热以及发电机组辅机散热等工况。冷却器本体多为铝制翅片管束搭配轴流风机，运行时管束迎风面承受风压脉动，整机还伴随周边设备传递的振动，框架的核心任务就是把管束、风机、风罩以及进出水管路可靠固定，并把载荷平稳传递到基础或主机安装面。

　　从结构形式看，框架采用长条形槽型钢主梁围合而成，两侧主梁沿设备长度方向贯通，端部设置端梁封闭，形成一个开口托盘式的承载底盘。内部没有采用密集铺板的笨重做法，而是布置多组交叉斜撑构成桁架体系。这种布置思路很直接：冷却器管束长度远大于宽度，主梁在管束均布载荷下的侧向稳定和整体抗扭是薄弱环节，X形交叉斜撑把长跨框架分割成若干三角形稳定单元，能显著抑制底盘扭曲变形，同时避免实心底板阻挡风道、增加无谓重量。

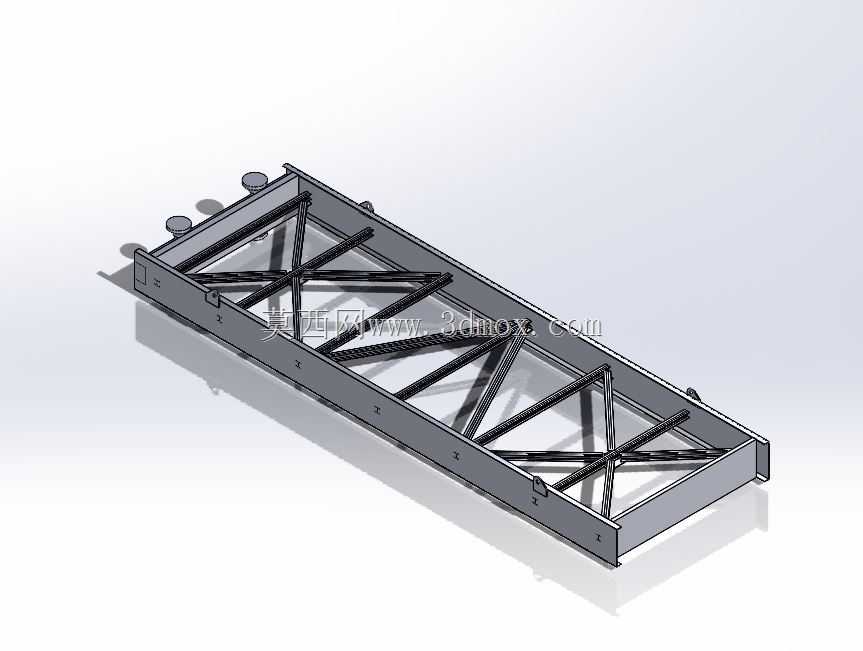

　　建模时可以注意几个工程细节。主梁选用槽钢或折弯C型钢，开口方向朝外或朝内需配合管束支脚的安装方式确定；图中框架侧壁分布有若干安装孔位，用于穿装螺栓固定管束滑块、风机支架和风道护板。框架一端顶部可见两个圆形接口座，对应冷却介质的进出集管安装位，管口方位和中心距要与管束封头匹配，避免现场配管出现强行对口。斜撑与主梁之间采用焊接节点，节点处需保证杆件轴线尽量汇交于一点，减少偏心弯矩；若设备需要频繁搬迁或模块化运输，也可将斜撑设计成螺栓连接的可拆卸形式，但要校核连接面的滑移和疲劳。

　　外形尺寸方面，框架长宽比大，属于典型的卧式风冷换热器底座，长度方向需容纳整片翅片管束和风机排布空间，宽度方向略大于管束外形并留出护网安装余量，高度方向以主梁截面加支脚高度为准。安装边界上，底部支脚的开孔间距决定了与基础钢梁或主机平台的对接，选型时要核对基础预埋件位置；框架上方要预留风机电机的检修空间，侧面留出管束抽出清洗的距离，进出水端则要保证管道法兰和阀门的操作空间。

　　结构校核的重点落在主梁挠度、斜撑受压稳定以及风机动载荷下的焊缝疲劳。管束充水后重量集中在框架中部，主梁按简支梁校核均布载荷下的挠度，控制变形避免翅片管与风罩刮擦；风机运转产生的周期性激振要避开框架固有频率，斜撑的布置同时提高了整体刚度。三维建模过程中，框架与管束、风机、风罩、管路应分图层装配，先确定接口基准再细化杆件，干涉检查重点关注斜撑是否侵占翅片风道、螺栓是否预留扳手空间，这样输出的结构才能直接指导焊接下料和现场装配。
