机夹可转位多齿端面铣刀加工刀具

　　端面铣刀是平面铣削工序中承担大余量去除与端面精加工的核心刀具，这套结构采用多齿机夹可转位刀片布局，刀体周向均布多个刀座，刀片通过螺钉与压块锁紧在刀体上，刀片磨损后可直接转位或更换，无需重磨刀体，大幅缩短换刀辅助时间，在批量生产的铣削工位上经济性突出。

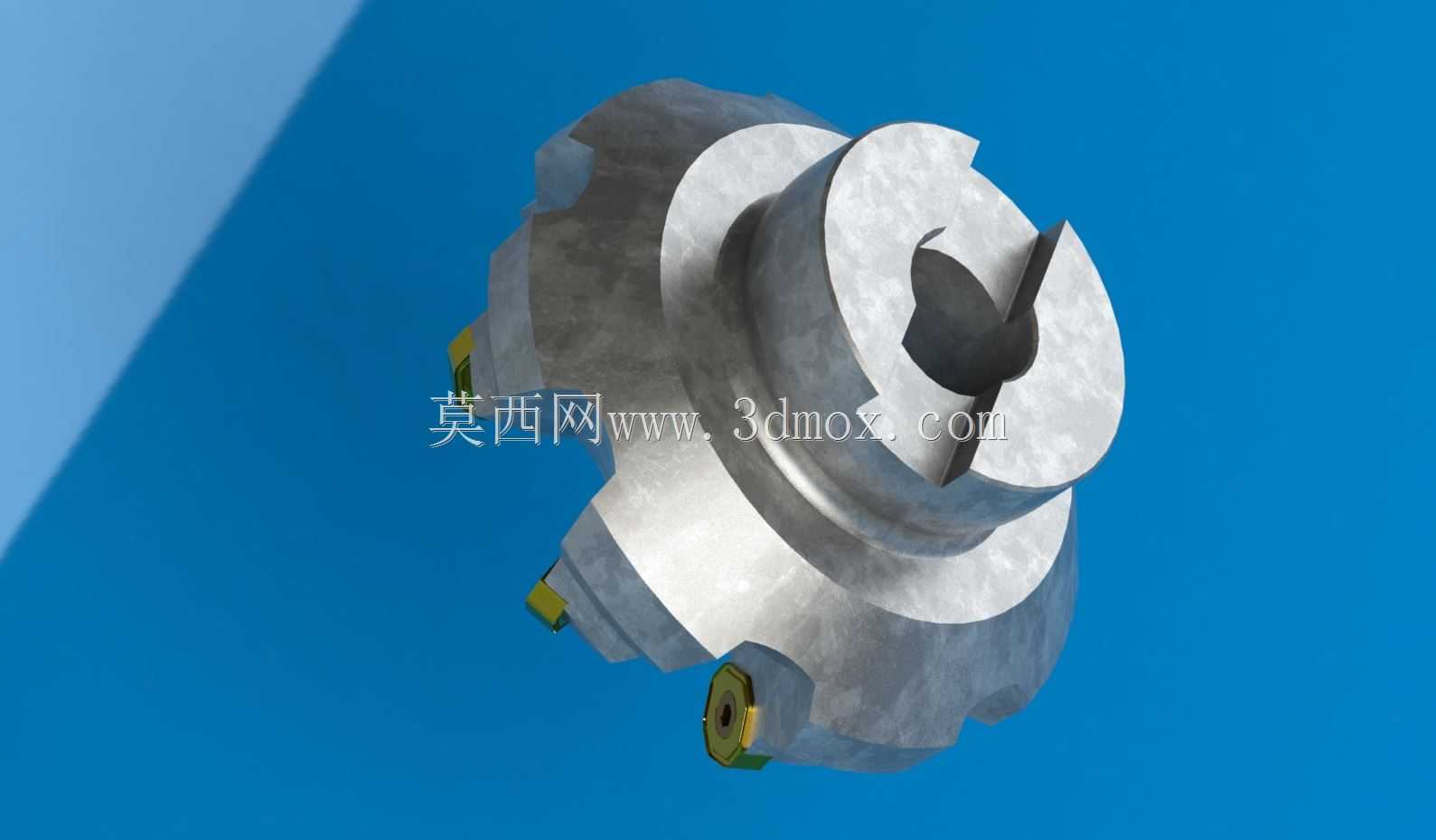

　　从实际加工场景看，这类刀具主要装夹在立式铣床、卧式铣床端面刀杆或加工中心主轴端面上，针对铸件、钢件、有色金属坯料的大平面进行粗铣与精铣。与立铣刀侧刃切削不同，端面铣刀的主切削刃分布在刀体端面圆周，切削时刀具始终从坯料外部按给定切深水平进给，切削刃沿侧面定位，参与切削的齿数多，每转进给量大，加工宽面时效率远高于单齿刀具。刀体上部设计有带定位键槽的安装锥柄与法兰端面，键槽用于传递扭矩、防止刀体相对主轴转动，法兰端面则保证轴向贴合精度，安装时需核对主轴端面尺寸、刀杆配合直径与键宽，确保悬伸量在刚性允许范围内，避免长悬伸引发振刀。

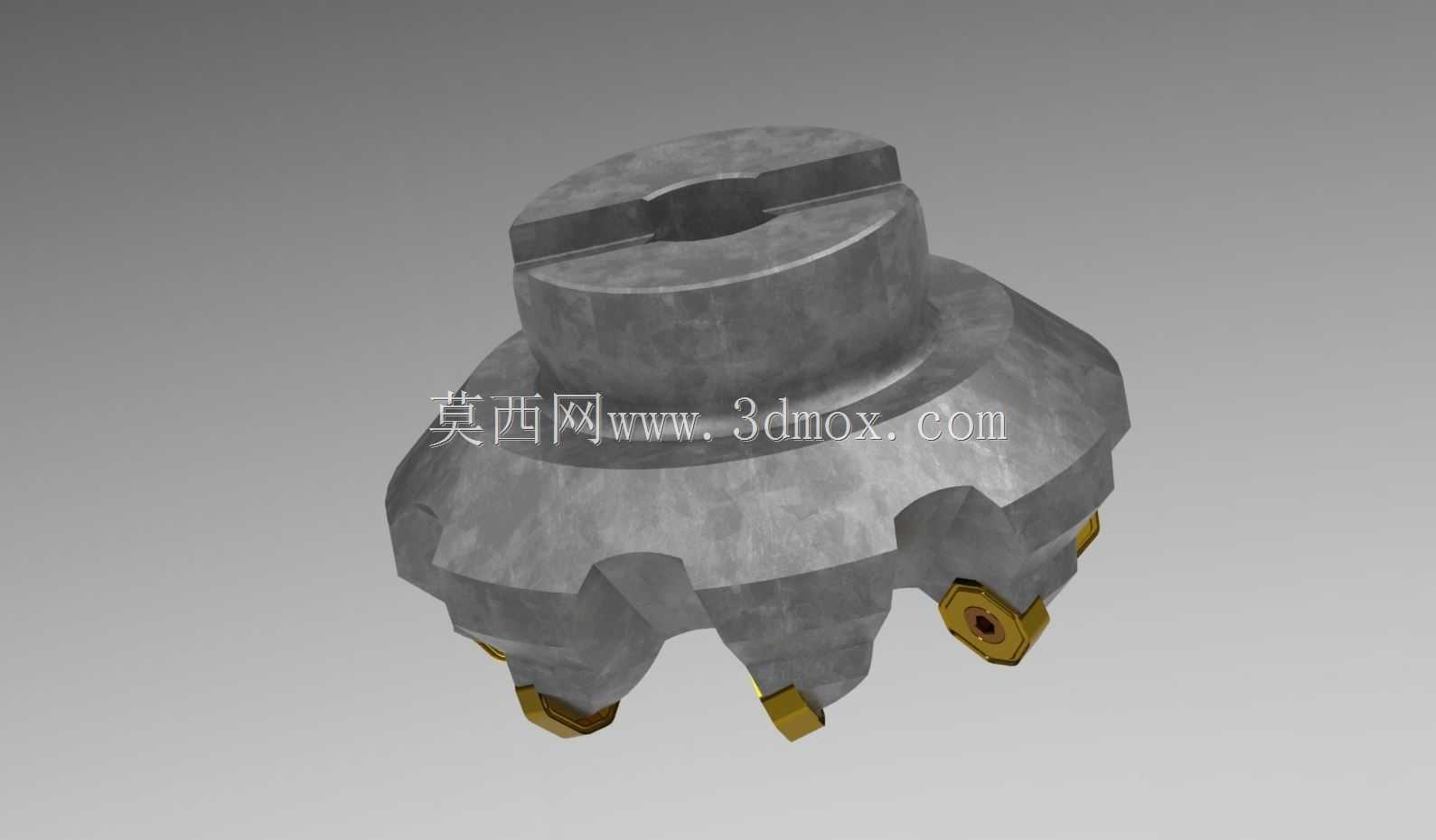

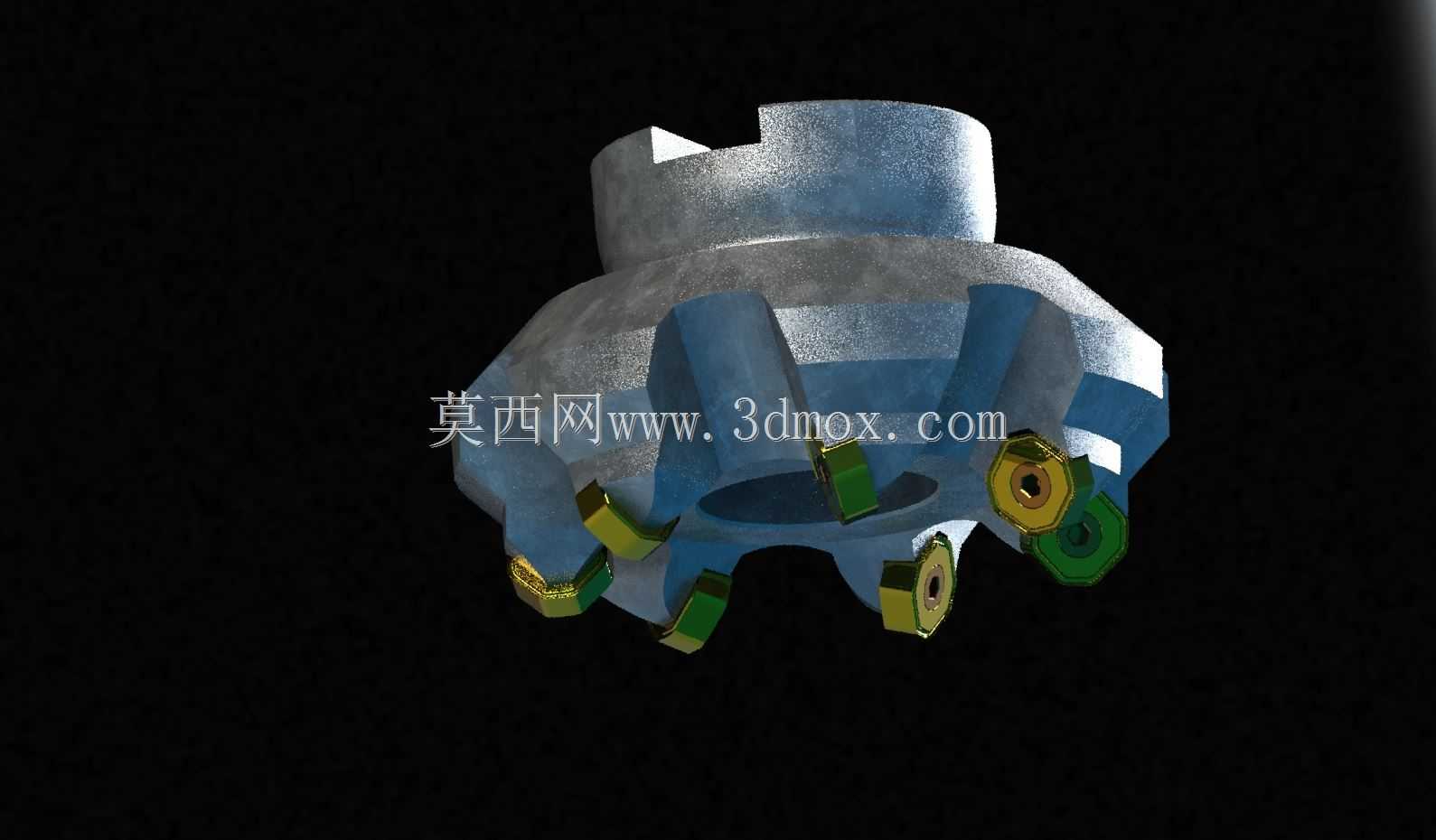

　　结构设计上，刀体采用盘式基体，周向刀座槽按一定径向与角度偏置排布，使各刀片切削负荷均匀分配，相邻刀齿的切入切出相位错开，降低同时啮合齿数带来的冲击。刀片选用多边形可转位硬质合金刀片，通过内六角螺钉压紧，部分刀位辅以偏心夹紧结构，锁紧可靠且换刀片操作空间充足。刀体材料兼顾强度与耐磨性，刀座定位面经过精密加工，保证刀片装夹后的径向跳动与端面跳动控制在较小范围，这直接决定加工表面的平面度与粗糙度。

　　建模时需重点还原刀体盘身的曲面过渡、周向均布刀座的阵列关系、刀片与压块的装配约束以及安装柄部键槽的配合尺寸；工程应用中选型要结合主轴功率、工作台进给能力、被加工材料硬度确定刀片齿数、直径与切深参数，粗加工选疏齿大容屑槽结构以利排屑，精加工选密齿结构提升表面质量，安装边界则需校核刀盘直径与工件加工面宽度、机床行程及防护罩干涉情况。
