CNG气瓶检测线长距输送承载框架

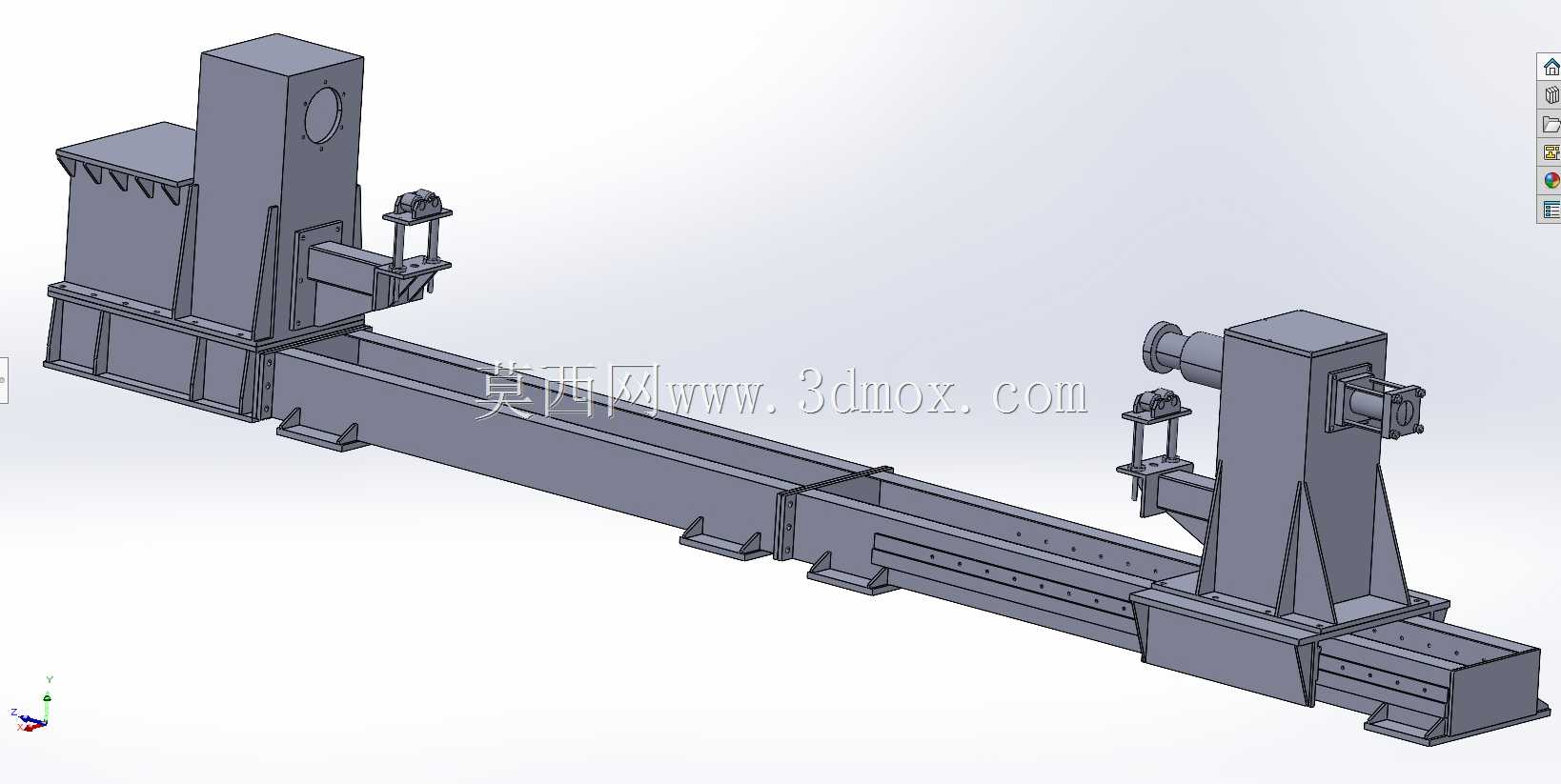

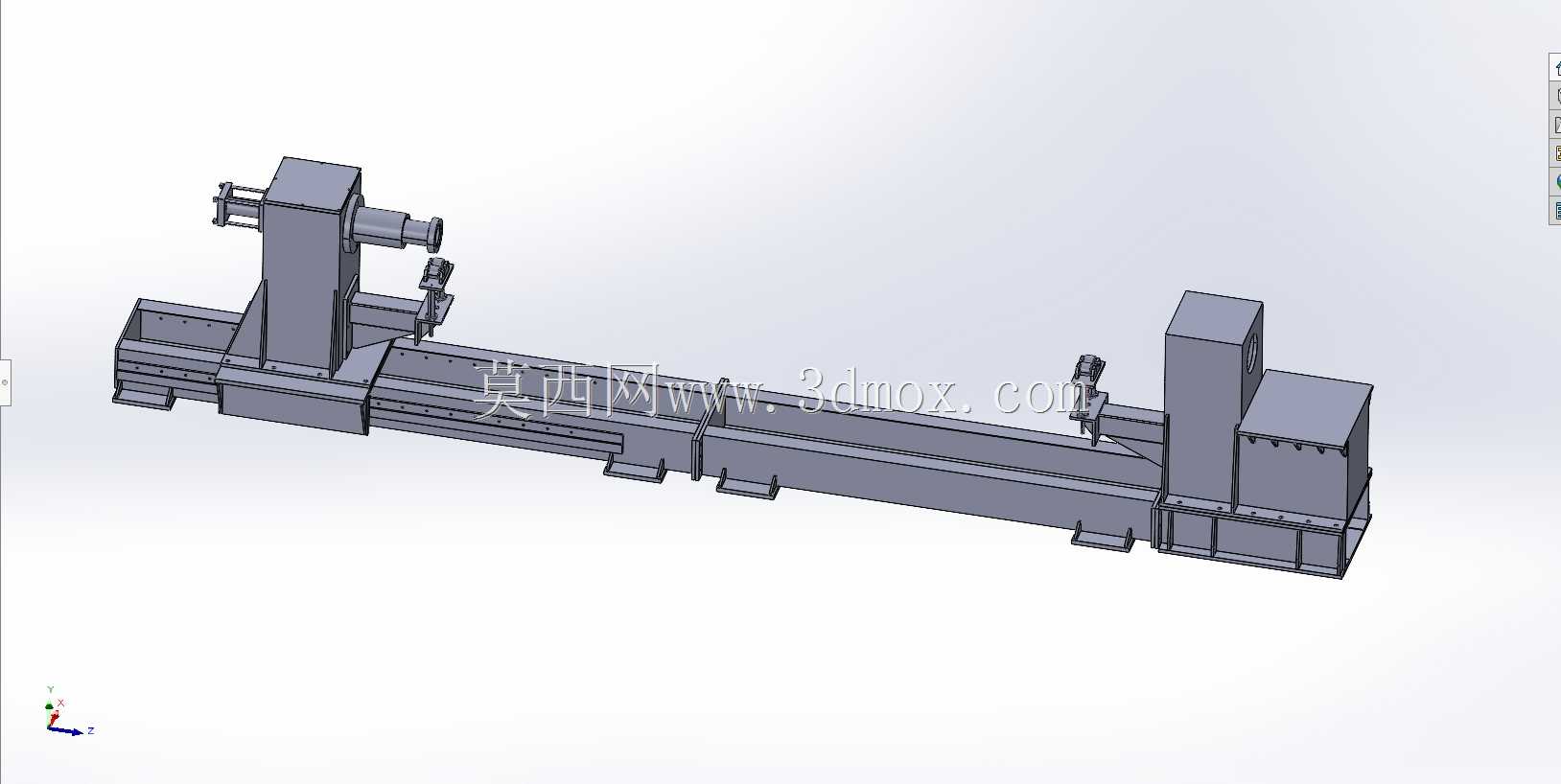

　　这套长跨距承载框架主要面向压缩天然气气瓶定期检验、水压试验、内部干燥与瓶阀拆装工位的产线集成需求，整体采用分段焊接箱型梁搭配底部可调支腿的结构形式，沿车间纵向布置后可形成连续的瓶体输送通道，框架左端预留的加高箱体区域用于安置驱动减速机构、电气控制元件与翻转定位组件，中段平行铺设的两根主梁承担气瓶轴向移动过程中的全部垂向载荷，梁体侧面均布的安装孔位可根据不同瓶径快速更换V型托轮、导向挡块与限位传感器支架。

　　框架主梁选用标准矩形钢管拼焊而成，腹板与上翼缘之间增设断续加强筋，避免长跨距承载时出现下挠变形，底部支腿采用底板加地脚螺栓的固定方式，支腿底板开设长圆形调节孔，允许安装时在横向正负十五毫米范围内调整位置，抵消车间地坪预埋件的施工偏差。左端动力箱体内部预留电机安装法兰、链轮张紧空间与走线槽，箱体外侧开设可拆卸检修门，日常维护时无需拆除上部输送组件即可接触传动部件。

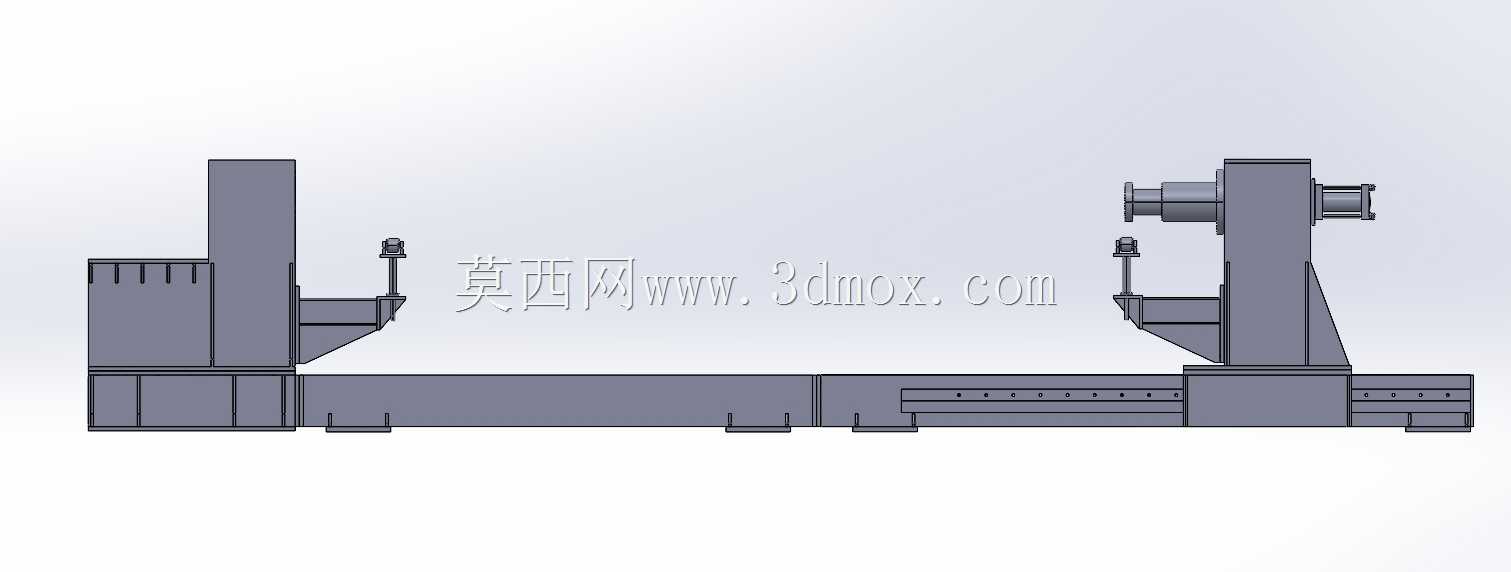

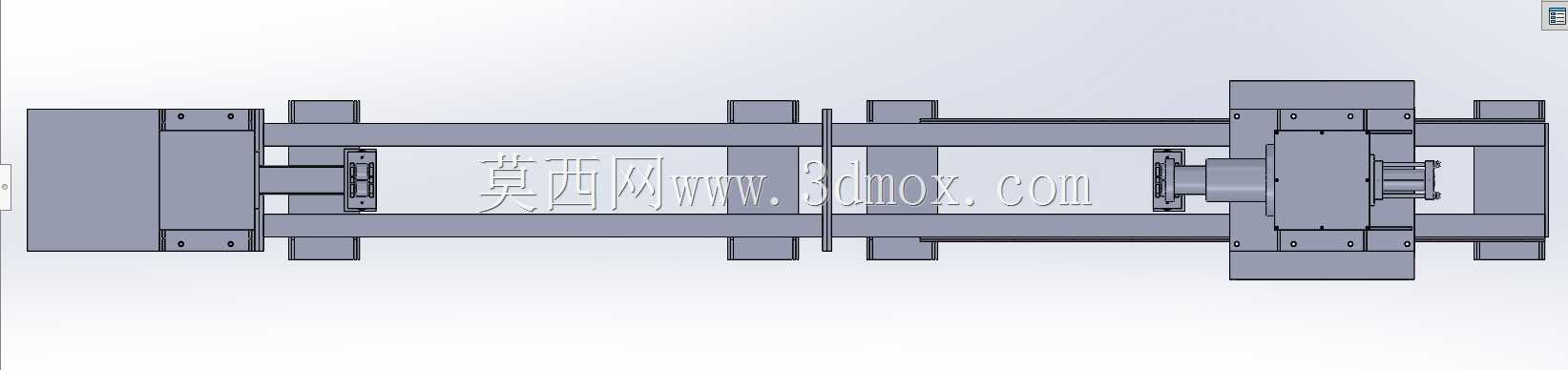

　　从现场布局角度看，框架总长度适配常规三米至十二米CNG钢瓶的直线流转，两主梁内侧净空可容纳直径三百至六百毫米的瓶体通过，端部翻转机构的回转半径已在三维装配中做过干涉检查，气瓶从水平输送状态切换至倾斜倒水状态时，瓶体最低点与车间地面保留足够安全距离。框架上表面的托轮支座采用螺栓连接而非满焊固定，后续产线升级为缠绕瓶检测工况时，可直接更换托轮组间距与支撑高度，不需要对主体梁体进行二次切割。

　　建模过程中所有型钢断面、焊接坡口与连接板厚度均按实际下料尺寸绘制，螺栓孔位保留真实间隙，未做简化合并，结构工程师可直接在此基础上铺设链条导轨、安装拖动电机与防护外罩，也能将框架整体导入厂区布局模型，核对与周边水压试验舱、超声波检测设备的衔接尺寸，减少现场安装时的配焊工作量。
