机用固定式精密平口虎钳结构

　　这套虎钳结构面向普通铣床、钻床、加工中心及钳工实训工位的工件装夹需求，属于机床配套的通用夹持工装。整体采用固定钳身与活动钳身相对布置的形式，钳口上方形成平直的夹持工作面，可对矩形块料、长条型材、半成品零件进行侧向压紧；在铣削平面、钻孔、铰孔、攻丝或轻载修配工序中，能够限制工件沿进给方向和垂直方向的位移，保证刀具作用点相对机床工作台保持稳定。

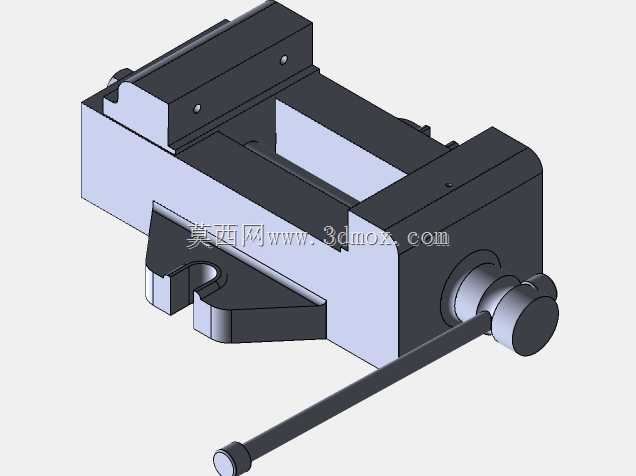

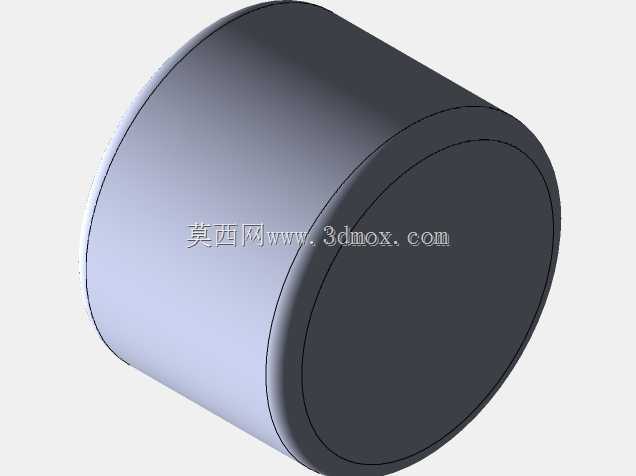

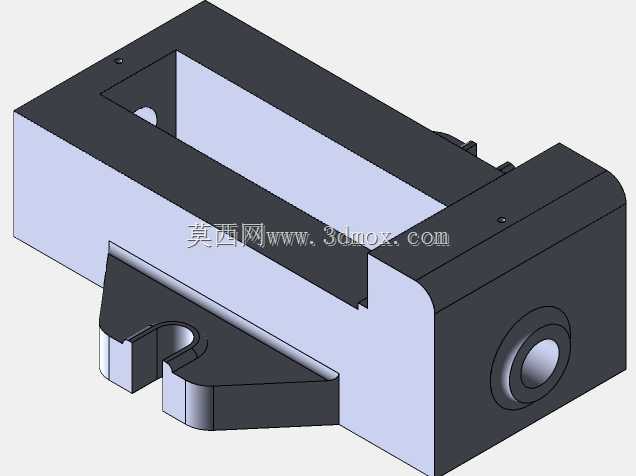

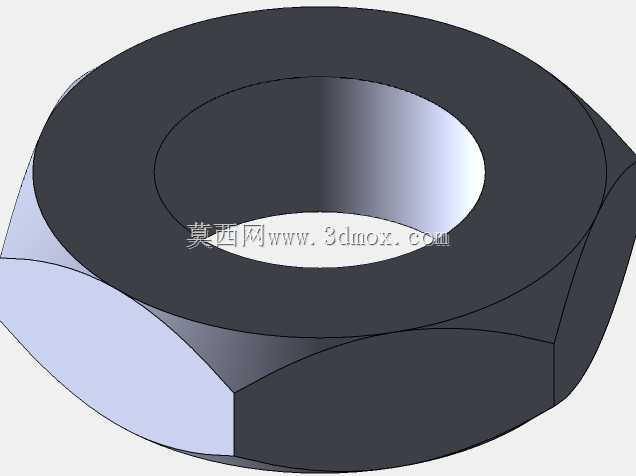

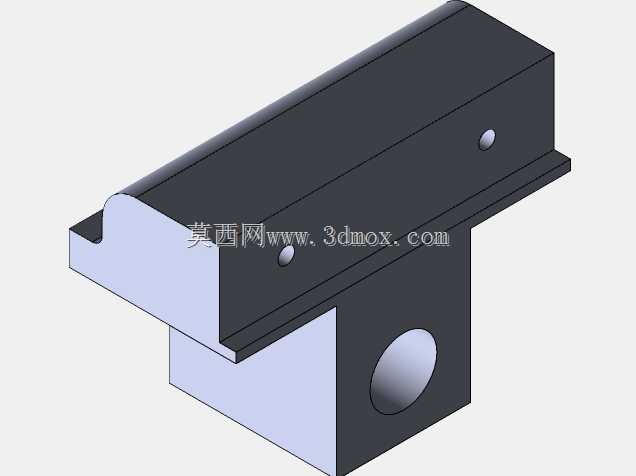

　　从结构组成看，模型完整表达了钳体底座、固定钳口、滑动钳口、丝杠螺母副、端部手轮、加力杆以及底部安装定位特征。钳身主体承担弯曲与夹紧反力，截面在丝杠轴线附近加高，避免活动钳口受载后出现明显仰口；导轨配合面采用长跨距布置，使活动钳身在全程开合过程中保持直线运动，减少钳口偏摆。丝杠旋转后通过螺母驱动活动钳身沿钳体导轨平移，手轮外侧加长杆用于放大输入力矩，在粗夹紧后提供足够的夹紧力；端部圆柱结构兼顾轴向限位和转动支承，使丝杠承受轴向拉力时不发生窜动。

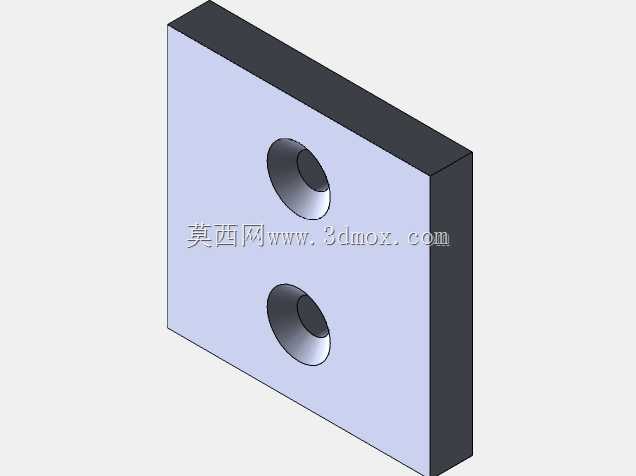

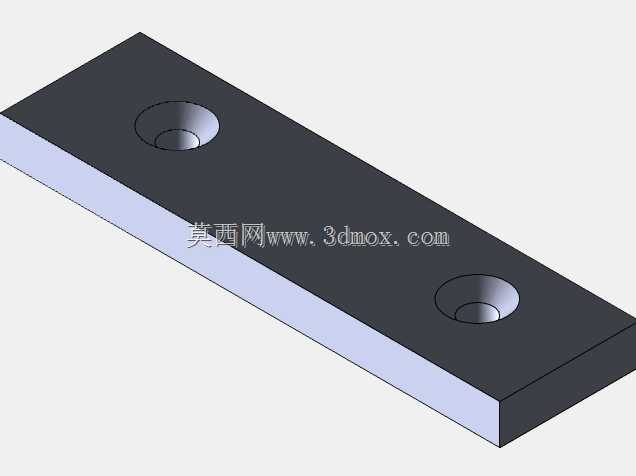

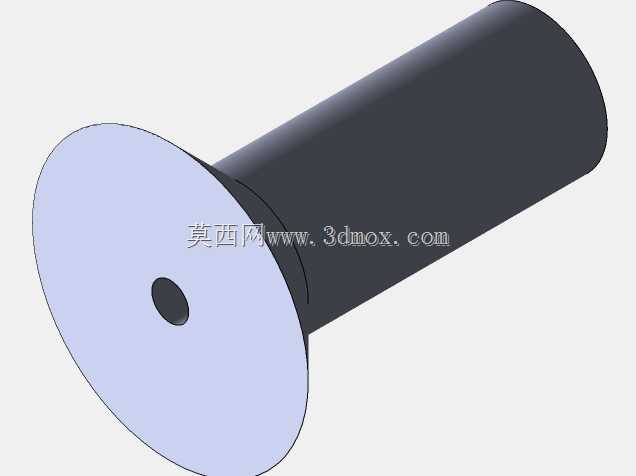

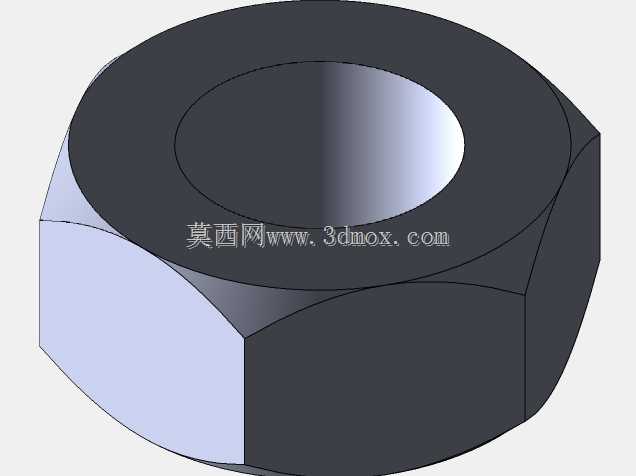

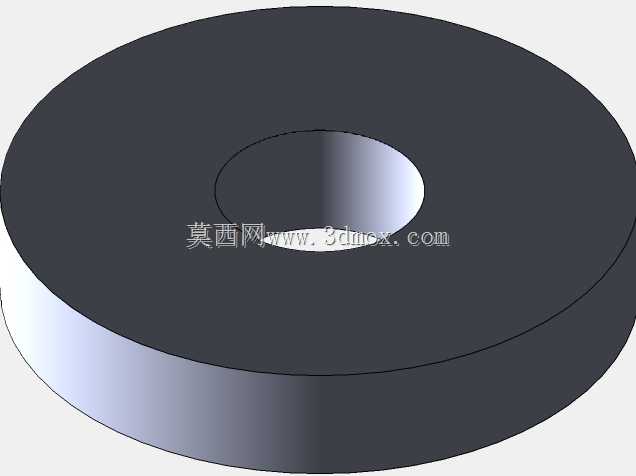

　　设计思路上，夹持功能与安装基准被分开处理。上部钳口强调平行度、耐磨性和可更换性，钳口板通过紧固件固定在钳身上，磨损后可单独拆换或修磨；下部底座则强调与机床工作台的连接边界，底部预留压紧区域，可通过压板、T形螺栓固定在工作台上，也可配合定位键对齐工作台进给方向。钳口张开范围决定了可容纳工件的最大宽度，钳口高度影响叠装工件和异形件的夹持稳定性，底座长度与宽度则决定安装占用空间；在布局产线或实训工位时，需要同时核对工作台T形槽间距、刀具行程以及虎钳手柄回转空间，避免手轮与刀具护罩、切屑挡板发生干涉。

　　实际使用中，毛坯件应尽量支承在钳口中部，悬空部位需加平行垫铁，防止夹紧时工件下挠；精加工面与钳口之间可加铜皮或软爪保护，避免压伤。该三维结构把传力路径、滑动配合、钳口安装和工作台固定关系清晰呈现，既可用于机床夹具原理讲解，也可为非标工装改型、钳口定制和自动化夹持单元布置提供直接参考。
