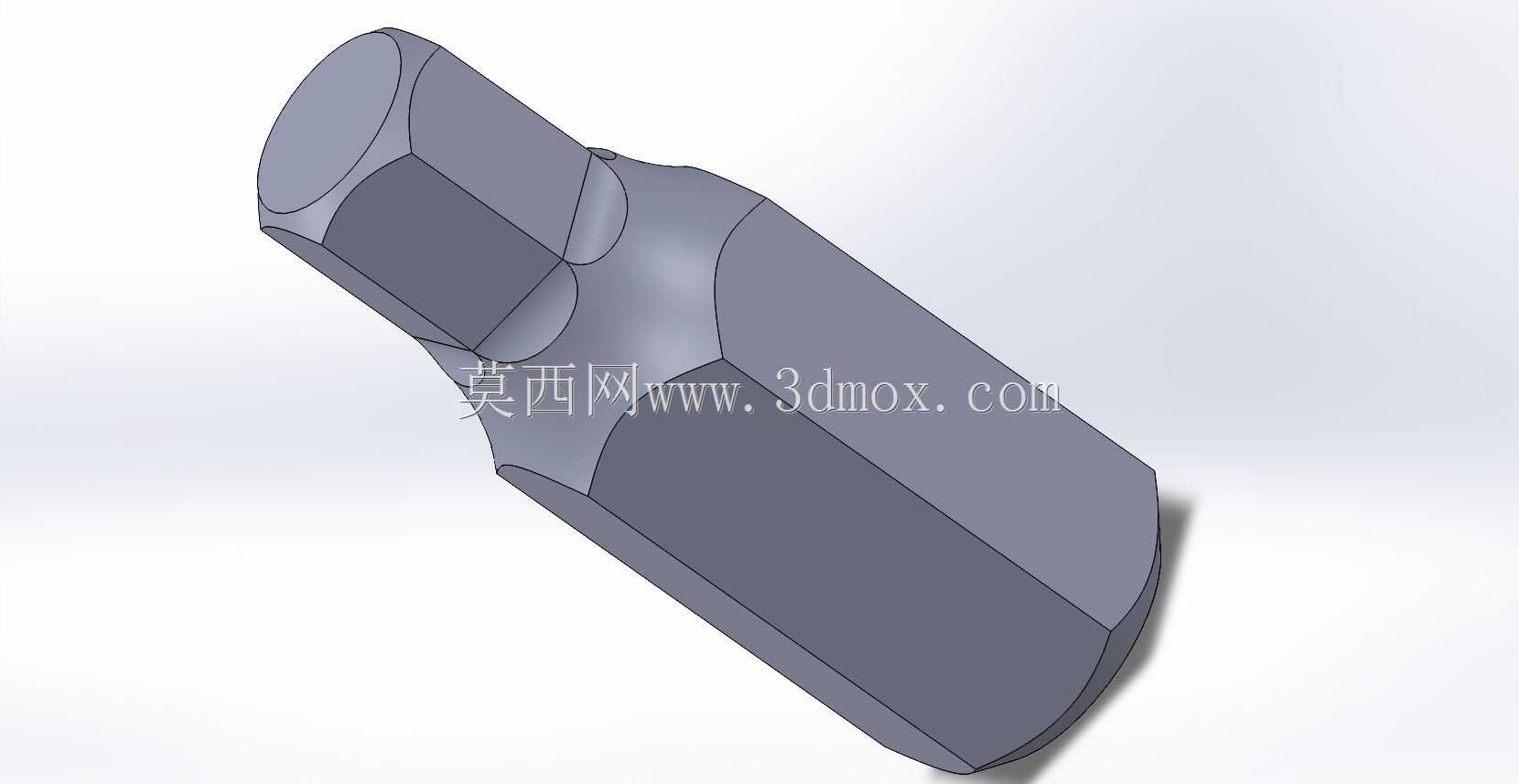

CA6140车床配套六角过渡接头结构

　　该零件为CA6140普通车床液压润滑管路配套的六角过渡接头，在整机管路布局中承担两段不同通径管路的对接导通功能，同时依靠中段的六角夹持面满足装配时扳手施力的操作需求，两端的外圆柱段分别对接管路接头与设备本体接口，中段的圆弧过渡曲面用于消除截面突变带来的应力集中，避免管路在机床运行振动工况下出现连接处断裂、渗油问题。

　　从实际装机场景来看，这类接头多用于车床主轴箱润滑回路、溜板箱供油管路以及冷却系统的管路转接位置，安装空间处于箱体侧壁与护罩之间的狭窄区域，周边预留的扳手活动行程有限，因此六角面的对边尺寸、各段轴向长度都经过适配校核，既保证标准开口扳手可以完全卡合夹持面，又不会出现零件过长和周边护罩、管线发生运动干涉的问题。建模过程中优先以回转轴线为全局设计基准，先绘制两端圆柱、中段变径曲面的回转轮廓完成主体旋转特征，再在中段位置拉伸切除出六方夹持结构，六方的各棱边做了微小倒角处理，去除加工锐边的同时避免装配时划伤操作人员手套。

　　结构设计上没有采用多余的装饰特征，所有几何尺寸都服务于装配与使用需求：两端圆柱的同轴度公差控制在0.02mm以内，保证对接后管路密封面可以完全贴合，不会出现偏载渗漏；中段变径位置的圆弧半径经过受力验算，当管路内油压出现瞬时波动时，曲面过渡位置的应力分布均匀，不会出现应力峰值超过材料屈服强度的情况。六角面的表面粗糙度要求达到Ra3.2，既可以保证扳手夹持时不会打滑，也不需要过高的加工成本，普通车床铣削工序即可完成加工。

　　安装边界方面，零件轴向总长度适配CA6140车床箱体侧壁的预留安装孔位，两端外圆的配合公差按照间隙配合选取，装配时可以顺利穿入安装孔，配合密封垫圈即可实现端面密封；六方段的最大回转直径小于周边管线的最小排布间隙，在机床整机运行、溜板箱全程往复移动的过程中，接头本体不会和运动部件发生剐蹭。零件的材质选用45号碳素结构钢，表面做发黑防锈处理，适配车间多切削液、油污的工作环境，长期使用不会出现锈蚀卡死、无法拆卸的问题。建模时所有特征参数保留可编辑关联，后续如果需要适配不同通径的管路，只需要修改回转草图的直径参数、调整六方对边尺寸即可快速衍生出同系列不同规格的接头零件，不需要重新从零搭建模型，能够大幅缩短机床备件改型的设计周期。
