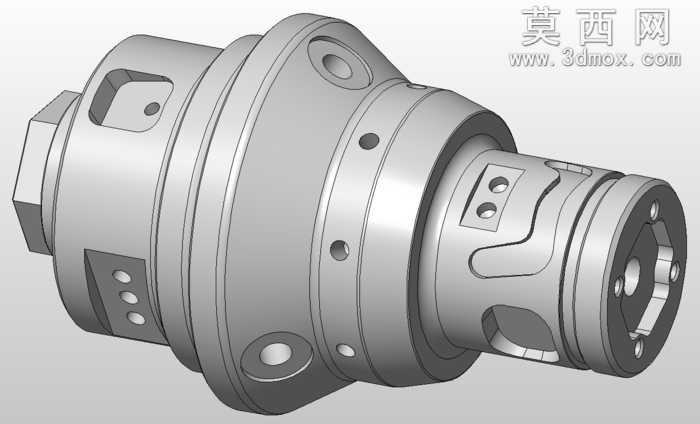

车铣复合加工用主轴测试工装三维结构

该三维模型为车铣复合加工场景下的后处理器测试用工装结构，整体采用回转类同轴结构设计，建模过程严格遵循车铣复合设备的装夹接口尺寸规范，以保证模型可直接导入Edgecam等编程软件完成后处理逻辑验证。模型主体采用多段阶梯轴式布局，从左至右依次设置外六角锁紧段、带减重孔的法兰盘段、主体圆柱段、快换接口段以及端面定位段，各段之间通过圆角过渡消除应力集中特征，完全符合实际金属加工件的工艺设计要求。建模阶段对所有安装孔、定位槽、减重腔做了精确的特征还原：法兰盘段均匀分布多组沉头安装孔与定位销孔，用于工装与机床主轴的刚性连接；主体圆柱段设置径向通孔与环形密封槽，可模拟实际加工中的冷却通道、气路通道布局；快换接口段设计有对称的卡口定位槽与锁紧螺孔，可匹配马扎克Integrex、中村留等主流车铣复合设备的标准刀柄接口；端面段设置多组螺纹孔与定位凸台，可模拟工件装夹的定位基准。材质配置上，整体模型赋予合金钢金属材质，通过调整粗糙度参数区分加工面与非加工面的视觉效果，非加工面保留锻件毛坯的亚光质感，加工面设置为精车后的金属光泽，密封槽、卡口等精密配合面赋予更高的反光度以突出尺寸精度特征。渲染阶段采用等轴测视角展示整体结构，通过柔和的环境光突出各部分的凹凸结构与装配关系，避免过度光影效果遮挡结构细节。设计思路上，该模型完全围绕车铣后处理测试需求搭建，整合了车削加工的外圆、端面、槽、螺纹特征，以及铣削加工的平面、孔系、型腔、空间槽特征，可完整覆盖车铣复合加工中主轴联动、C轴分度、多轴定位等加工场景的后处理验证需求，无需额外修改即可直接导入编程软件生成测试刀路，校验后处理器对多工序、多轴联动指令的输出准确性，帮助技术人员快速排查后处理中的指令错误、坐标偏差、联动逻辑问题，大幅缩短车铣复合设备后处理的调试周期，同时也可作为车铣复合加工编程教学的演示模型，帮助学习者理解复合加工的装夹方式与工序排布逻辑。
