液压驱动剪叉式直线顶升连杆机构

　　这套连杆机构以剪叉式支撑为核心，配合底部直线液压缸完成小行程顶升与回落动作，常见于工装夹具、轻型升降台、维修支撑装置以及需要把水平推力转换为垂直位移的设备段。结构主体由两根交叉长摆臂、底部滑移导轨、固定铰座、滑动铰座和液压直线执行件组成。交叉摆臂在中部通过销轴形成回转中心，一端与固定基座铰接，另一端沿导轨方向移动；液压缸沿底座布置，活塞杆推动滑动铰座，使两根摆臂夹角发生变化，从而带动上端支撑点升高或降低。

　　从实际使用角度看，这类机构的价值不在于复杂外形，而在于运动关系清晰、承载路径直接、占用高度较小。收起状态下，交叉摆臂可以贴近底座，整机竖向尺寸紧凑，适合安装在设备内部、工作台下方或维修工装的有限空间内；展开过程中，支撑点沿近似竖直方向运动，侧向偏移量需要通过铰点位置和导轨长度进行约束。底部导轨承担滑动端的水平反力，销轴位置承受剪切与摆动力矩，液压缸则提供稳定的直线推力，设计时要避免缸体承受明显径向载荷。

　　建模时先确定固定铰点、滑动铰点和中部交叉铰点三者的相对位置。固定铰点通常布置在底座一端，作为剪叉臂展开的回转基准；滑动铰点位于导轨槽内，随活塞杆伸缩而平移；中部销轴决定两根摆臂的力臂比例，也直接影响顶升高度与推力需求。若中部铰点靠近摆臂中点，机构运动对称性较好，上端支撑轨迹更平稳；若铰点偏移，则会改变行程、增力比和端部速度特性。底部长槽导轨需要保留足够的滑动距离，槽口两端应设置机械限位，防止滑动座越程或机构过死点。

　　外形尺寸方面，底座长度主要由液压缸安装距、导轨有效行程和剪叉臂收起后的投影长度决定；摆臂长度则决定最大顶升高度。摆臂越长，理论升程越大，但收起状态下底座尺寸也会增加，同时臂体在偏载工况下的弯曲变形更明显。液压缸轴线应尽量与导轨运动方向重合，缸筒尾部和活塞杆端分别通过铰接耳板连接，使推力沿构件中心线传递。缸体两端铰接点要留出拆装空间，销轴端面设置开口销或挡圈，防止往复运动中松脱。

　　功能特性上，该机构利用剪叉连杆把液压缸的水平推拉转化为支撑端的升降运动，具有行程可控、动作平缓、支撑刚度较高的特点。液压驱动相比手动螺旋方式更适合频繁动作或需要远程控制的工位，通过换向阀即可控制伸出、缩回和停止，配合节流阀还能调节升降速度。机构在低位时推力需求通常较大，随着剪叉角度变化，受力状态会持续改变，因此缸径选择不能只按最高位置估算，应结合低位启动、满载偏置和摩擦阻力综合校核。

　　安装边界上，底座需要提供平整的固定面，导轨方向应与液压缸轴线保持平行，否则滑动铰座会出现卡滞、单侧磨损或销轴附加弯矩。上端支撑面与被顶升部件之间宜采用铰接或小间隙接触，避免剪叉运动过程中的水平微量位移被刚性约束。若用于工作台升降，底部框架应增加横向连接，防止两根摆臂在受载时发生侧向扭转；若用于维修支撑，则应在导轨或铰点处增加机械锁止位，使液压系统泄压后仍能保持安全支撑。

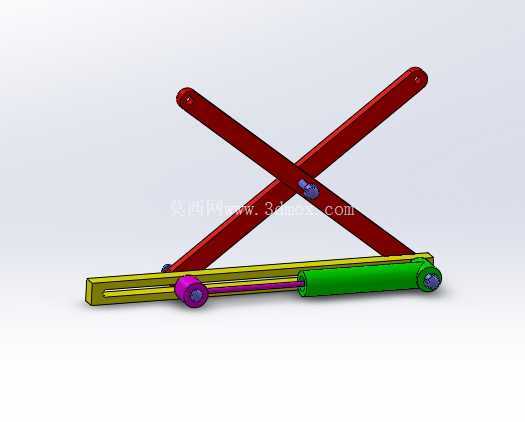

　　结构细节中，长摆臂采用等截面杆件表达，端部铰接孔与中部销轴孔需要保证同轴和间距精度；滑动座与导轨之间可采用铜套、滑块或滚轮形式，具体取决于载荷、频率和维护条件。紫色铰接件表示主要回转销轴位置，绿色缸体与黄色底座形成明显的功能分区，便于在装配中检查运动干涉。整体模型保留了连杆、销轴、缸体、导轨和铰座之间的装配关系，可用于运动行程验证、铰点受力分析、液压缸选型以及非标升降工装的方案推演。
