带中心通孔梯形支撑定位垫块

　　这类梯形垫块在机床工装、夹具定位和小型装配工位里使用频率很高，核心作用是在工件下方提供稳定支撑，同时通过中心通孔完成穿杆、定位销过孔或者螺栓锁紧。现场使用时，垫块往往成对或成组布置，顶面贴合工件基准面，底面落在机床工作台、夹具底板或者焊接平台上，中心孔可以直接穿过拉紧螺杆，避免工件在铣削、钻孔、装配过程中出现移位。

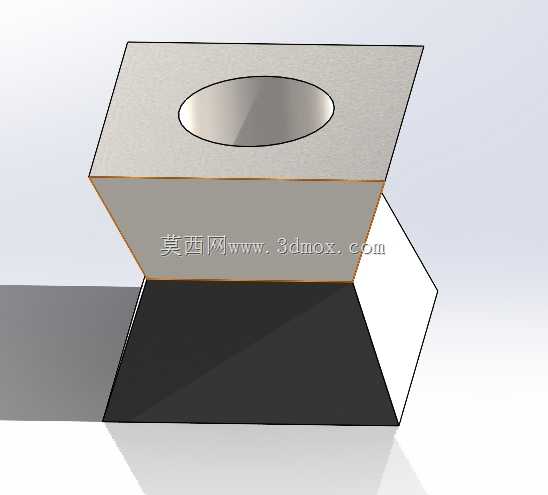

　　外形采用上宽下窄的梯形截面，并不是单纯为了造型，而是兼顾支撑面积与避让空间。顶面保留较大的接触范围，能够分散工件压紧时的局部应力，减少薄壁工件被压伤的风险；下部收窄后，周围的压板、螺母、刀具路径有更多活动空间，尤其在机床工作台T型槽附近布置时，不容易和相邻夹具发生干涉。中心圆孔贯通整个块体，既可以作为定位销的通过孔，也可以作为螺栓拉紧通道，装配时从下方穿杆、上方锁紧，操作路径比较直接。

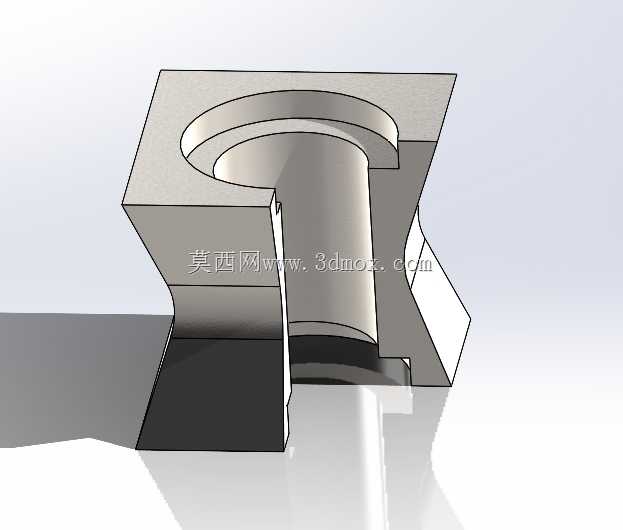

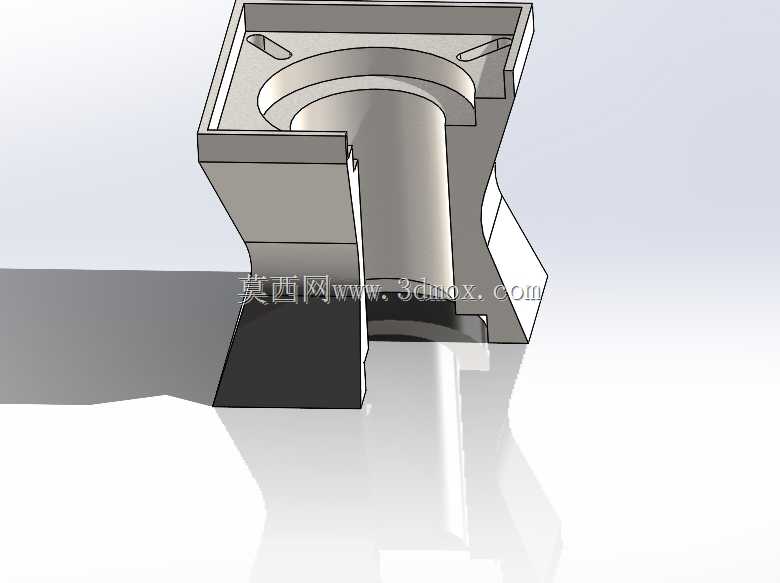

　　建模时先从矩形基体入手，确定顶面轮廓后拉伸形成主体高度，再按照梯形收腰关系处理侧面，使上下端面保持平行、侧壁斜度一致。中心孔需要单独建立草图并切除，孔壁与端面保持垂直，这样穿入螺栓或定位销时不会出现别劲现象。顶部和底部的槽位、偏移轮廓要结合实际压紧方式处理，槽口边缘不能留下影响贴合的尖角，必要时在工程图中补充倒角或圆角要求。

　　尺寸边界方面，顶面基准长度按96毫米控制，主体拉伸高度约44毫米，顶部草图矩形尺寸取50毫米，另一处矩形轮廓控制在48毫米，中心圆孔直径取70毫米，局部切除深度按10毫米处理。现场布置时要同时核算垫块底面占用范围和上方工件接触范围，底面不能悬空在工作台槽口上，顶面孔位要和工件过孔、工作台槽位对齐。若用于切削工况，还要关注垫块受力后的接触刚度，成对使用时高度差需要控制在装配允许范围内，避免工件形成多点不平支撑。

　　从结构设计角度看，这种零件的关键不在复杂曲面，而在基准面、孔位和斜壁之间的关系。端面平行度决定支撑稳定性，中心孔位置决定穿装便利性，梯形侧壁则影响周边夹具和刀具的避让空间。建模过程中应保留清晰的草图约束和切除特征，便于后续按不同工作台规格调整孔距、高度和斜面角度，也方便在装配环境中快速检查螺栓、压板和工件之间的干涉情况。
