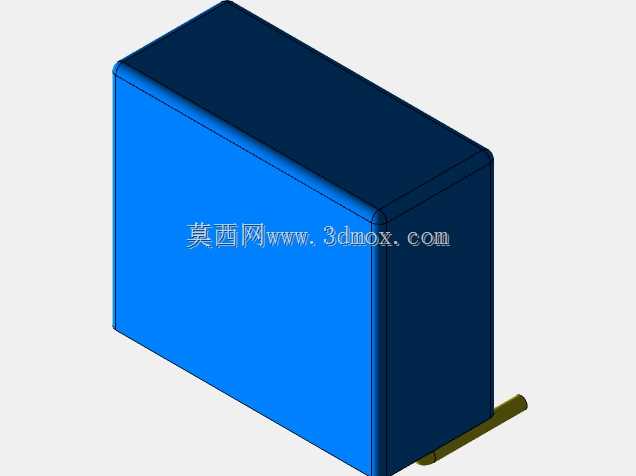

卧式直插X2安规电容结构三维造型

　　在消费类电源、工业控制板卡、家电主控板以及各类带交流市电输入的电气设备里，跨接在L-N线之间的安规X电容是抑制电磁干扰的核心被动元件，这款卧式水平安装的X2电容三维造型，完整还原了盒式塑封电容本体与底部直插引脚的装配形态，可直接用于PCB布局干涉校验、整机BOM元件库搭建以及自动化插件工位的工装设计参考。建模过程中优先还原电容的实际装配边界：长方体环氧包封本体做了边角小圆角处理，避免直角棱边在插件、波峰焊工序中与周边接插件、散热片发生剐蹭，本体两个端面的封边台阶按照量产塑封电容的实际包封溢胶形态做了细微凸起，引脚从本体底部同侧引出，采用卧式贴板布局，引脚伸出长度、引脚中心间距均参照常规卧式安规电容的插装规范设定，

　　预留出PCB板面到电容本体底部的微小安全间隙，既可以避免波峰焊时焊锡飞溅粘连电容底面，也能给板面涂覆三防漆留出均匀流平空间。从电路功能角度看，X2电容失效后不会出现电击起火风险，多用于电源输入端口的差模干扰滤除，在开关电源、智能电表、变频家电的EMI滤波电路中应用极广，卧式安装相比立式插件拥有更低的整机重心，在存在振动工况的工业设备、车载辅助电控箱内，抗振脱落表现更稳定，建模时特意将两根引脚的折弯过渡段做了圆弧处理，还原实际元件引脚冲压折弯后的应力释放形态，结构工程师在排布板卡空间时，可直接参照该模型核对电容本体与周边变压器、电解电容、电源外壳内壁的安全爬电距离，在紧凑化电源模块设计中，

　　盒式电容的长宽高三个方向的占位尺寸直接决定了电源外壳的内腔深度，水平卧装的布局能大幅压缩Z向高度，适配薄型导轨电源、壁挂式控制盒这类对安装厚度有严格限制的场景。模型同时还原了塑封外壳的哑光包覆质感与金属引脚的平直形态，没有添加多余装饰特征，所有结构特征都服务于装配校验：本体顶面无凸起标识位的平整区域可用于丝印规格参数，引脚末端的平直段保证自动插件机夹爪可以稳定夹持定位，在进行整机热设计时，也可依托该实体模型划分电容周围的空气流通域，核对周边发热功率器件的热辐射是否会让电容长期工作在额定温度上限以上，为安规认证阶段的元件温升测试提供前期布局依据。
