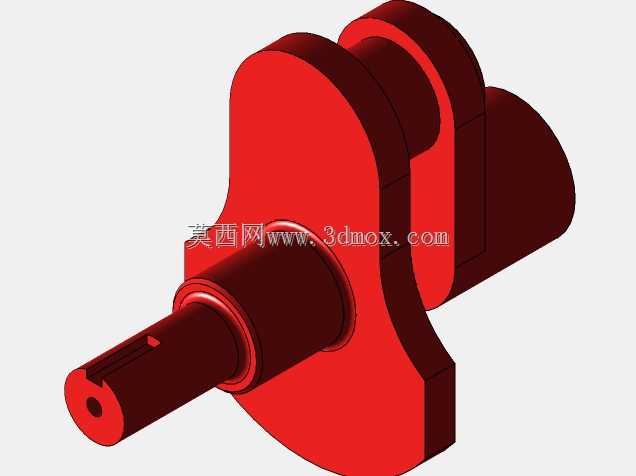

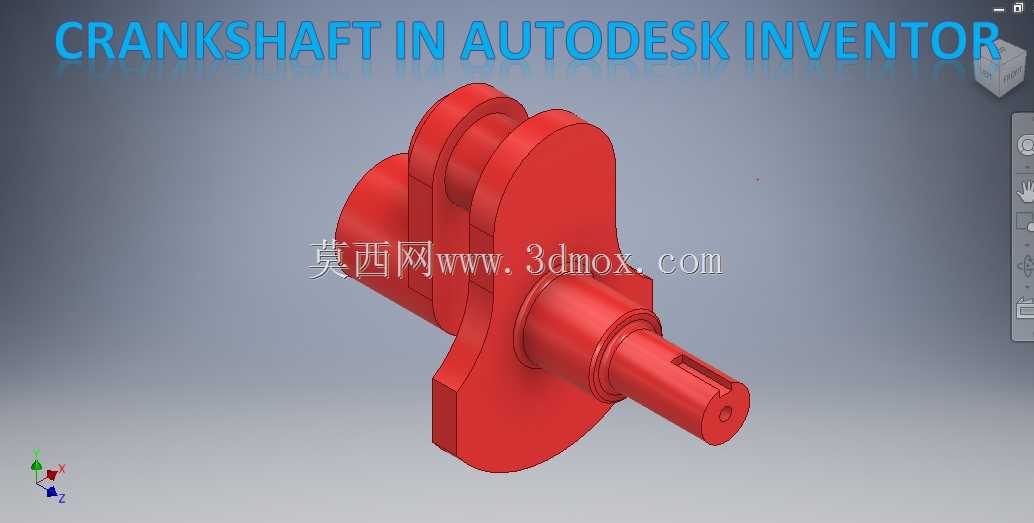

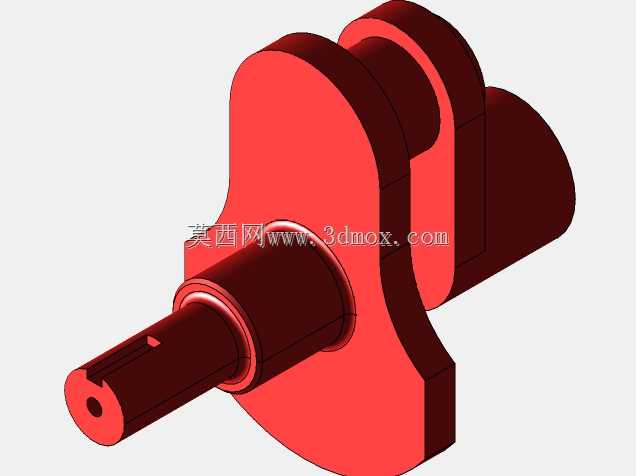

曲轴是往复式动力机械中把活塞直线运动转换为旋转扭矩的核心承载件,这一模型围绕单拐曲轴的典型结构展开,覆盖主轴颈、连杆轴颈、扇形平衡块、轴端键槽与中心油孔等关键特征。从整机布置看,曲轴位于机体下部主轴承座之间,两端通过轴瓦支撑,曲柄销与连杆大头配合,轴端键槽用于连接飞轮、带轮或正时传动件,轴向定位则依靠轴肩、止推片和端盖共同约束。建模时先按回转体逻辑梳理各段同轴关系:主轴颈承担支撑反力,表面需要保留足够的磨削余量和圆角过渡;连杆轴颈相对主轴颈偏心,偏心距直接决定活塞行程,是运动学校核的首要尺寸。平衡块并非装饰结构,其扇形外廓和质量分布用于抵消曲柄销、连杆大头及部分往复惯性力,降低高速运转时的整机振动。实际设计中,
平衡块的径向轮廓不能与机体内腔、连杆大头运动轨迹发生干涉,因此外圆半径、侧向厚度和去重凹坑都要结合包络分析确定。轴端的键槽采用平键连接思路,槽宽、槽深和端部距离需满足扭矩传递与装配工艺要求;轴端中心孔既可作为加工顶尖基准,也可在润滑系统中作为油道布置的参考。油孔从主轴颈通向连杆轴颈时,孔口应避开高应力圆角区域,并在相交处保持圆滑过渡,以减少疲劳裂纹风险。结构圆角是曲轴建模中容易被忽视的细节,轴颈与曲柄臂交接处若采用尖角,会在爆发压力和交变弯曲载荷下形成明显应力集中,因此模型保留了连续过渡圆角,便于后续进行圆角半径优化。曲柄臂的厚度既要保证抗弯、抗扭刚度,又要控制整机重量和转动惯量;过厚会增加惯性负荷,
过薄则导致挠曲变形并影响轴瓦油膜。外形尺寸方面,需重点控制总长度、主轴颈直径、曲柄销直径、偏心距、平衡块回转半径以及轴端伸出长度,这些边界决定了曲轴能否装入机体、连杆是否能顺利通过气缸孔、飞轮壳是否具备安装空间。装配校核时,应让连杆在曲柄销上完成整周摆动,检查平衡块与连杆大头、机体加强筋、机油泵驱动件之间的最小间隙;同时检查轴端带轮、油封、轴承和锁紧件的轴向顺序。该造型适合用于小型内燃机、压缩机或教学实验台的传动方案验证,可进一步开展质量属性计算、质心偏心评估、转动惯量统计、润滑孔道梳理和工程图剖切表达。对于加工人员,模型还能帮助理解粗车、精磨、钻孔、铣键槽和动平衡去重之间的基准关系;对于结构设计人员,则可在此基础上调整冲程、轴颈重叠度和平衡块比例,以匹配不同转速、缸压和承载要求。
