内燃机活塞剖视结构SolidWorks设计

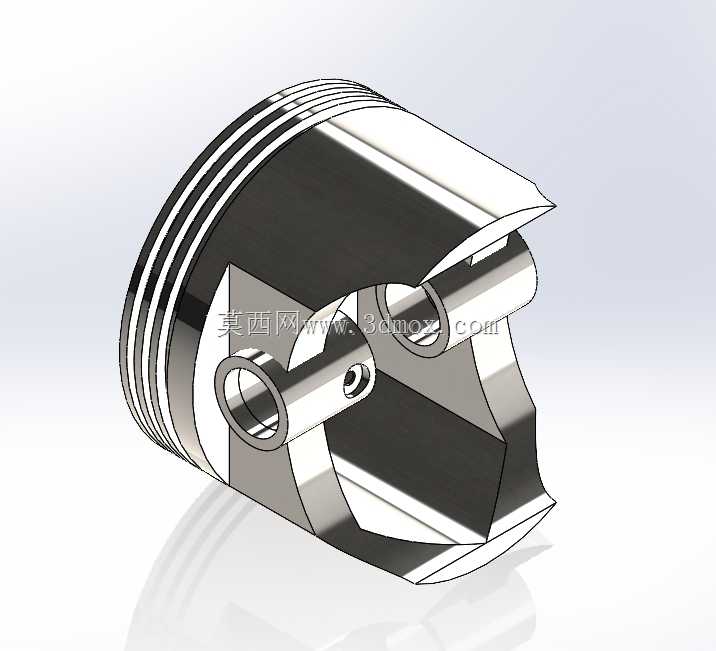

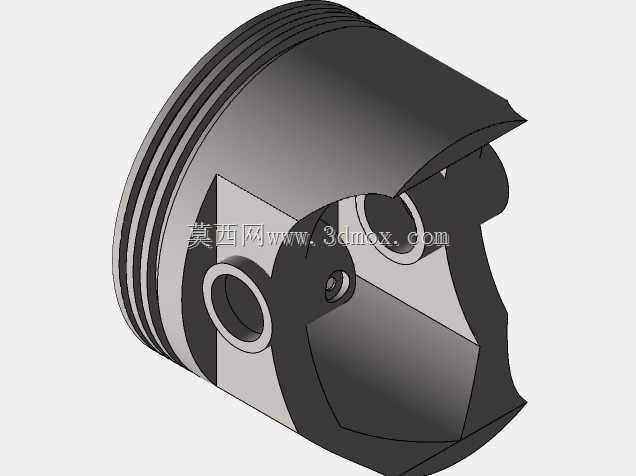

　　这套活塞结构采用半剖视的建模呈现方式，把活塞内部销座、裙部导向段、顶部环槽区域的完整结构全部展露出来，方便结构设计人员直接核对各部位壁厚过渡、配合间隙预留以及运动干涉边界。活塞作为内燃机往复运动的核心承载部件，工作时直接承接燃烧室燃气爆发压力，通过活塞销把作用力传递给连杆，最终驱动曲轴旋转输出扭矩，广泛适配小型通用汽油机、柴油机以及教学演示用拆解发动机的结构设计场景。

　　从实际工况出发，活塞头部预留了多道环槽，用于装配气环与油环：气环负责密封燃烧室高压燃气，避免做功行程中燃气窜入曲轴箱；油环则刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧。建模时环槽的槽宽、槽底圆角都按照实际装配公差做了还原，槽边的倒角处理也对应了活塞环装入时的导入需求，避免装配过程中卡滞划伤环面。

　　活塞内部的销座部分做了对称加厚处理，活塞销横穿两侧销座孔，销座与连杆小头的配合间隙在模型中通过同轴孔位的尺寸匹配体现，销座外侧预留的卡环槽用于安装活塞销挡圈，限制活塞销轴向窜动，防止销端刮蹭气缸内壁。裙部采用变椭圆型线的设计思路，建模呈现的裙部外圆在冷态下保留合理的配缸间隙，发动机热机后裙部受热膨胀，刚好贴合气缸壁形成稳定导向，既不会因为间隙过小出现拉缸抱缸，也不会因为间隙过大产生敲缸异响。

　　外形尺寸层面，活塞总高、活塞直径、销孔中心到活塞顶面的压缩高度都按照常规小排量内燃机的尺寸比例搭建，安装边界上活塞顶面在上止点时与气缸盖燃烧室凹坑预留安全避让距离，活塞在下止点时裙部下端不会与曲轴平衡块发生运动干涉，活塞行程范围内裙部始终和气缸壁保持全周导向接触。剖视视角同时把活塞内部的减重空腔结构展现出来，在保证销座、顶部承载区域强度足够的前提下，挖去非受力区域的多余材料，降低活塞整体往复运动质量，减小曲轴连杆机构的惯性载荷，提升发动机高转速运转下的动态响应。整套模型的结构细节完全贴合实际发动机活塞的加工与装配逻辑，可直接用于动力部件结构教学、内燃机方案设计阶段的空间校核以及往复机构的运动仿真参考。
