卧式X2安规电容直插封装结构

　　在交流市电入口的滤波与抗干扰回路里，X2安规电容承担着跨接火线与零线、抑制差模电磁干扰的作用，这类元件广泛出现在开关电源、工控板卡、家电控制板、充电桩前端模块以及各类需要EMC整改的电子设备中。模型还原的是卧式水平布置的直插封装形态，主体为长方体灌封壳体，底部伸出两根成型引脚，整体结构简洁，却对PCB布局、壳体避让和波峰焊工艺有直接影响。

　　从实际选型角度看，X2电容失效后不能造成短路起火，因此外壳通常采用阻燃材料封装，内部金属化薄膜结构具备自愈特性。三维建模时先确定本体的长宽高边界，再处理壳体四角的小圆角与顶面、侧面的分色关系；本体并非锐利直角块，边缘存在工艺脱模圆角，若按纯直角方块处理，装入密集板卡时会与相邻连接器、电感、保险丝座产生视觉干涉，也无法准确反映实物装配间隙。

　　引脚部分是该模型的关键结构。两根金属引脚从本体下侧引出并沿水平方向延伸，适合卧式贴板或近板安装，能够降低元件整体高度，在薄型电源盒、仪表外壳、壁挂控制器等高度受限的空间中比较常见。建模时需要控制引脚直径、中心距、伸出长度以及引脚相对本体底面的高度，这些尺寸直接决定PCB开孔位置。若引脚跨距偏差过大，插件时会出现强行掰脚、焊点应力集中或元件本体浮高的问题；若引脚伸出过长，波峰焊后还可能触碰下方钣金件或造成安全距离不足。

　　外形尺寸方面，该封装对应约17.8mm、17.8mm、9.8mm量级的本体边界，并配合T15相关引脚成型规格，适合在板级空间校核中作为占位元件使用。设计人员可将其放入电源输入区，检查它与压敏电阻、共模电感、端子台、走线槽和外壳筋位之间的距离。卧式布置虽然节省高度，但会占用更大的板面投影面积，因此在布局初期就要明确电容本体朝向，避免引脚方向与其他直插元件冲突。

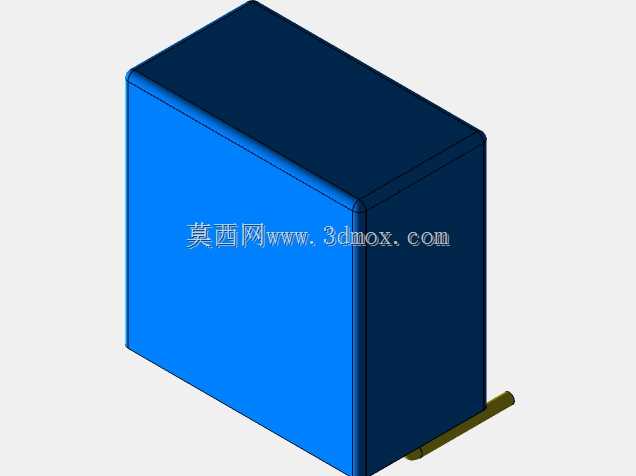

　　结构表达上，模型将蓝色主视面、深色顶面与侧面区分开，便于在装配体中快速识别元件姿态；底部引脚单独成体，能够用于干涉检查和焊接空间评估。对于需要做整机EMC布线的工程师，该模型不仅是外观件，更可作为交流输入区的空间参考：电容应尽量靠近电源入口放置，缩短高频干扰回路，同时与发热元件、可触及金属件和固定螺钉保持合理距离。通过完整还原本体、圆角、引脚和安装姿态，该结构能够服务于PCB堆叠校核、机箱内部布置、元器件库建立以及自动化插件工艺评估。
