压电信号采集存储终端箱体结构

　　这套箱体结构面向现场压电信号采集与长时间记录场景，常见于振动测试台、压装监测工位、结构疲劳试验架以及小型机床状态检测环节。设备需要就近布置在传感器附近，缩短模拟信号走线长度，降低弱信号在长距离传输中引入的干扰，因此整体采用紧凑矩形金属盒体思路，外壳兼顾防护、屏蔽与内部板卡固定。

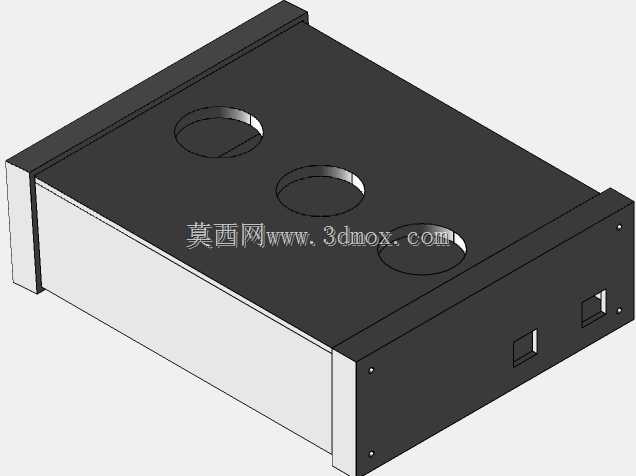

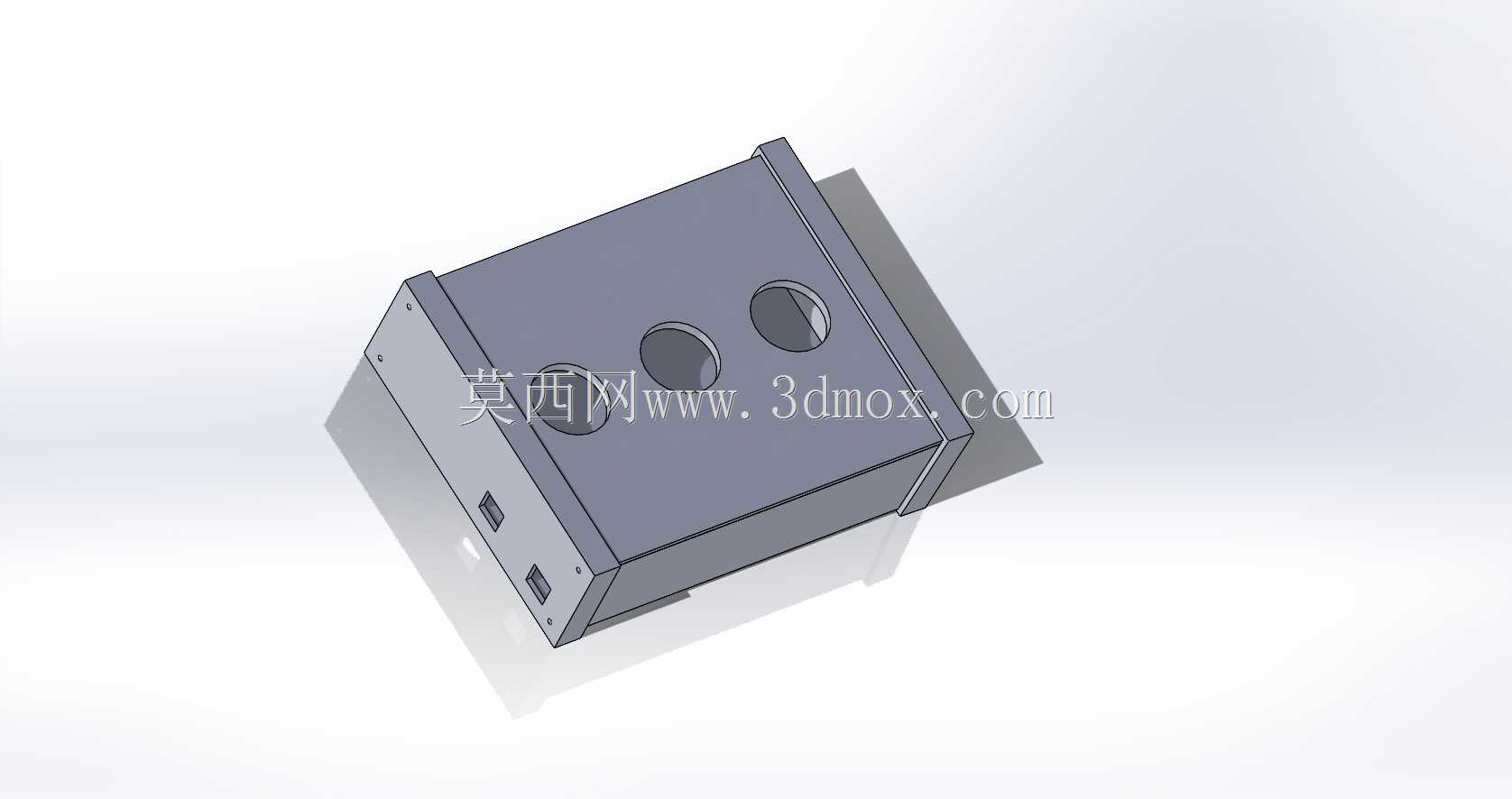

　　从外观结构看，主体为方正封闭式盒体，顶部面板预留三个圆形接口开孔，可对应压电输入通道、状态指示或同轴接插件安装位置；侧端布置两个矩形接口区，用于电源、通讯或外部触发接线。开孔位置集中在同一操作面，现场插拔线缆时不必翻转设备，布线后线缆走向也更容易整理。盒体边角采用折边与螺钉连接形式，侧板和主壳体之间形成连续搭接面，既提升薄板箱体的刚性，也减少电磁泄漏缝隙。

　　设计时先确定内部电路板、存储模块和接线端子的排布边界，再反推外壳内腔高度与固定柱位置。顶部三个圆孔的孔径、孔距保持一致，便于选用同规格接插件，并给接头锁紧螺母、垫圈和线缆弯曲半径留出操作空间。侧面接口靠近盒体边缘，接口后方对应PCB连接器区域，可避免内部飞线；底部与侧壁预留安装耳或固定孔位，能够通过螺钉固定在试验台支架、设备侧板或小型控制箱内。

　　安装边界方面，盒体外形适合狭窄检测工位使用，周围需保留顶部接头插拔空间和侧面线缆折弯空间，不能紧贴墙面或其他金属构件。金属外壳在承担防护作用的同时，也为压电微弱信号提供连续屏蔽路径，实际装配中应保证壳体搭接面导电连续，接插件与面板之间设置密封或减振垫。箱体底部平整，可平放也可侧装；若安装在振动较强的设备上，固定点应靠近壳体边角，避免薄板中部受迫振动。

　　结构建模重点集中在薄壁壳体、面板开孔、侧板搭接、接口避让和内部安装柱几个部分。盒体壁厚按小型电子设备外壳选取，折弯处保留合理圆角，螺钉孔周围留出凸台或加厚区域，防止长期拆装后孔位变形。顶部圆孔并非简单装饰，而是与接插件外径、密封件和锁紧空间直接相关；侧面矩形开口则需要兼顾连接器外形尺寸与面板强度，开口之间保留足够筋宽，避免面板大面积削弱。

　　在压电测试系统中，这类记录器往往承担信号调理后的数据存储、触发采集和现场状态记录功能。箱体结构虽然不直接参与信号处理，但其接口布局、屏蔽连续性、拆装维护性和安装稳定性会直接影响现场使用效率。整体造型简洁，没有复杂曲面，适合按钣金加工或铣削壳体思路进行深化；对于三维结构设计人员，建模时需要同时核对外部接头、内部板卡、固定螺钉和安装空间四条边界，才能保证箱体从模型落到实物后顺利装配。
