1.28寸圆形TFT液晶显示模块结构

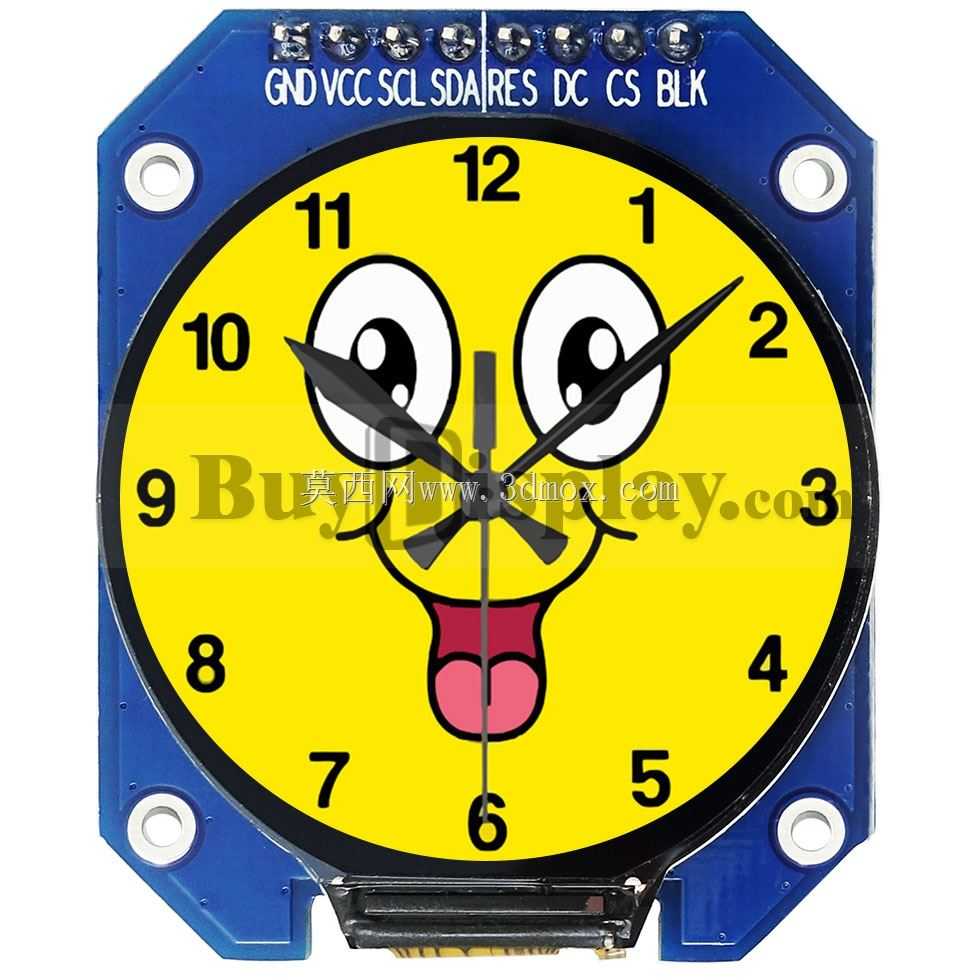

　　这套圆形显示模组的结构建模围绕小型嵌入式人机界面展开，屏体采用1.28英寸圆形TFT IPS面板，240×240像素分辨率，驱动核心为GC9A01控制器，板载转接电路将屏线接口转换为4线串行SPI引脚，适配8051、PIC、AVR、Arduino DUE、ARM以及树莓派等主流主控平台，在工业手持终端、医疗便携设备、安全检测仪器、小型状态指示面板等场景中都能直接作为显示输出单元使用。

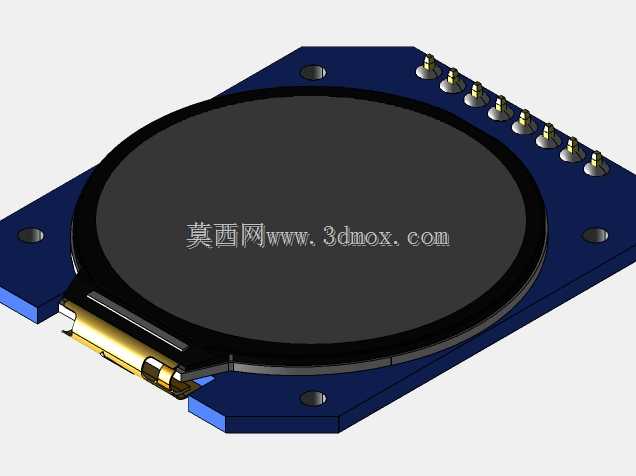

　　从整机结构拆分来看，模组分为圆形显示面板、蓝色PCB载板、排针接插件、FPC排线连接器以及侧边卡座几个部分。圆形液晶屏居中固定在载板正面，黑色封边边框贴合屏体周圈，既约束屏体装配位置，也遮挡屏边多余走线区域；载板采用异形切角轮廓，左右两侧预留安装固定孔，板边做圆弧避让处理，适配圆形表盘类外壳的内部安装空间，不会和圆柱形壳体内壁发生干涉。

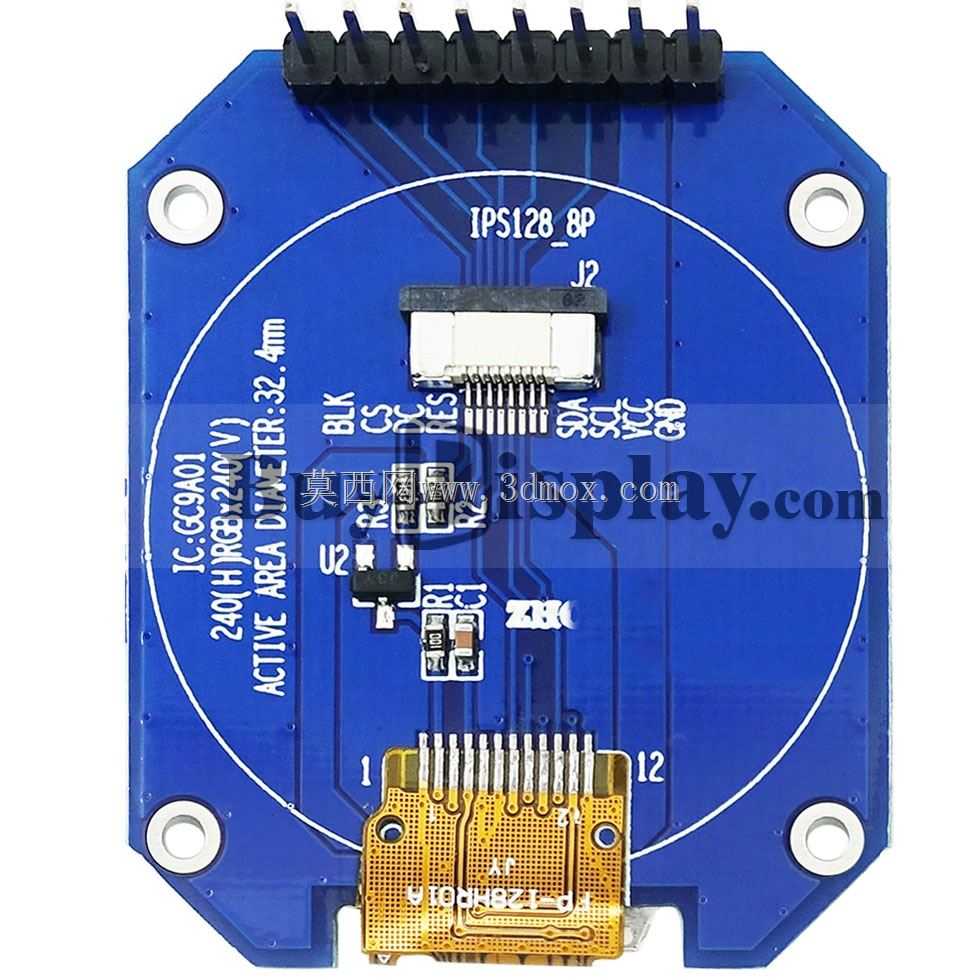

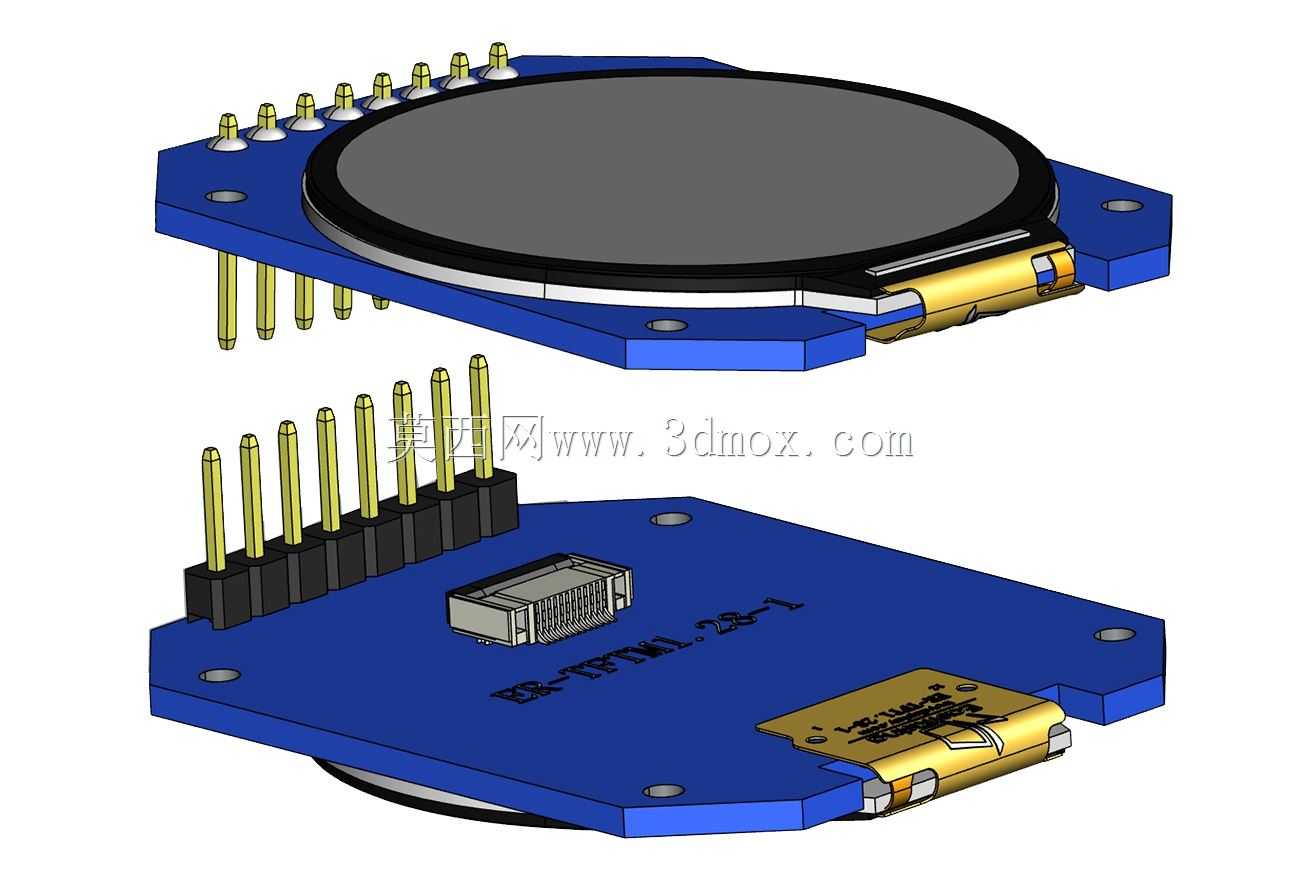

　　载板背面布局SPI排针座，单排直插排针沿板边一字排列，引脚间距采用标准2.54mm规格，既可以直接插焊在主控底板上，也能通过杜邦线外接调试；板载FPC连接器采用翻盖锁紧结构，屏体柔性排线插入后压合翻盖即可完成信号连通，装配过程不需要额外焊接屏线，维修更换屏体时只需拆开卡扣即可操作，大幅降低小批量样机装配的返工概率。侧边预留的卡座结构用于外接存储或扩展模块，接口位置突出板边，外壳开窗后用户可直接插拔存储卡，不需要拆解整机。

　　建模过程中对安装边界做了完整校核：载板整体轮廓适配圆形屏外沿，固定孔中心距、排针突出高度、FPC连接器凸起高度都按实物比例还原，结构工程师在设计外壳时，可以直接提取载板外形生成内部限位筋，屏体正面预留透光窗口区域，背面排针区域预留插装高度空间，避免外壳压到排针或连接器。PCB板厚、排针塑胶座高度、金属引脚长度都按通用电子料标准尺寸建模，装配干涉检查时可直接验证屏体和前壳、载板和后壳、排针和主控板之间的间隙，不需要反复实测样品调整结构。

　　这类圆形显示模组区别于常规方形屏，更适合智能手表、车载圆形仪表、设备状态旋钮屏、桌面小型状态指示器这类需要圆形视觉界面的产品，SPI串行接口占用主控IO引脚数量少，仅需时钟、数据、片选、复位几根信号线即可完成驱动，硬件布线时走线长度短，信号干扰小，在紧凑的手持设备内部不会占用过多PCB走线空间。转接板把屏体脆弱的FPC排线接口转化为牢固的直插排针，在震动较强的工业设备场景中，不会因为排线松脱导致显示失效，整体结构兼顾了显示性能、装配便利性和环境适应性，结构设计人员可直接参照该模型完成外壳开孔、安装柱布局以及内部堆叠规划。
