迷你FPV穿越机机架与飞控集成结构

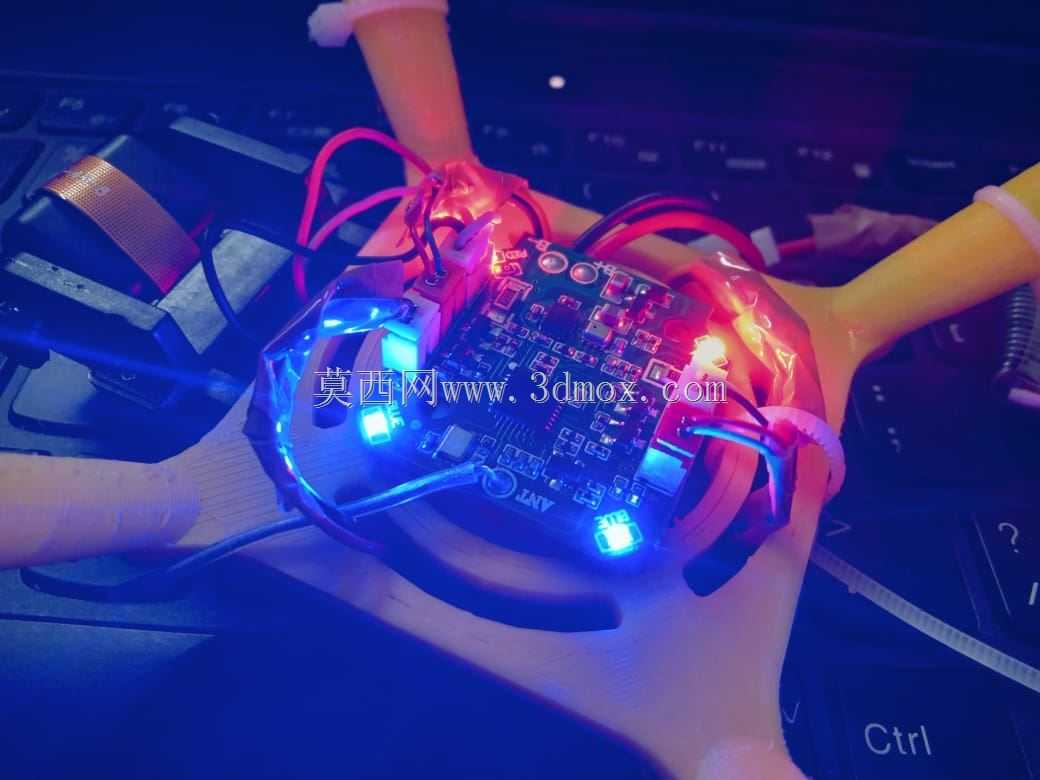

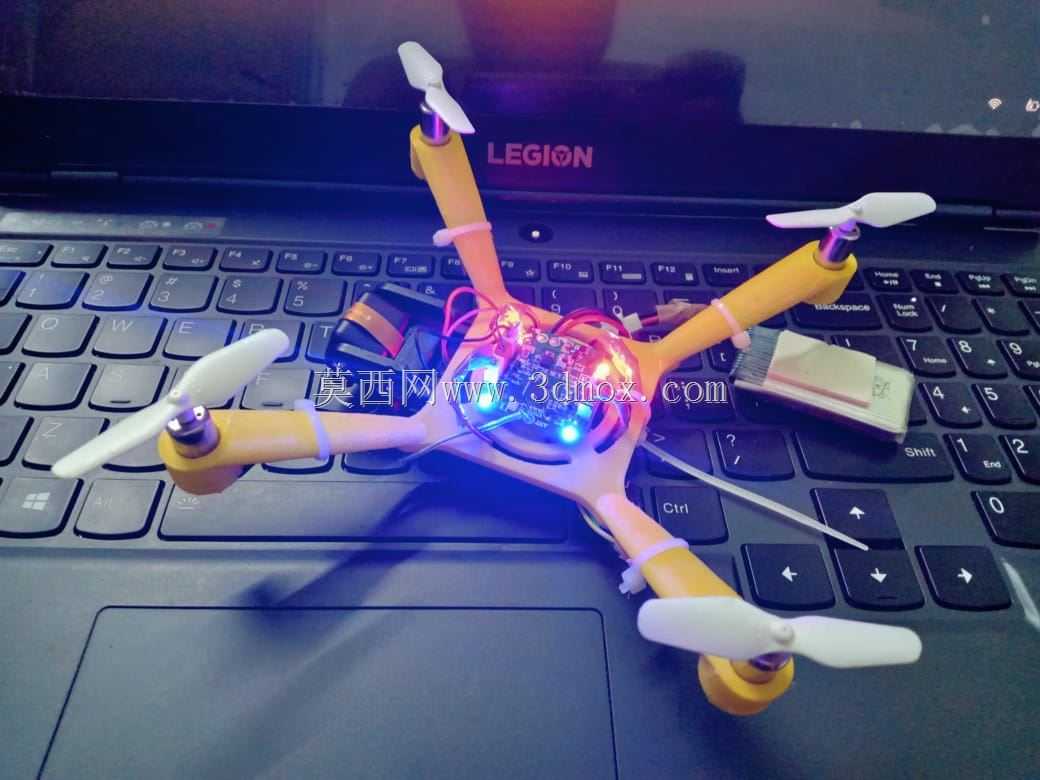

　　这套迷你FPV无人机结构面向近距离室内飞行、桌面调试、教学验证和小型航拍试验场景，重点解决小尺寸飞行器在有限空间内的动力布置、线路收纳、机臂强度与飞控安装问题。整机采用四旋翼布局，四个机臂从中心区域向外伸展，末端布置微型电机与两叶螺旋桨，桨叶旋转包络需要在建模阶段提前校核，避免相邻桨叶在飞行振动或轻微形变时发生干涉。中心板区域承载飞控、电调、接收机、电池接线和LED指示模块，元件密度较高，因此结构设计不能只关注外观，还要兼顾走线空间、维修拆卸顺序和重心位置。

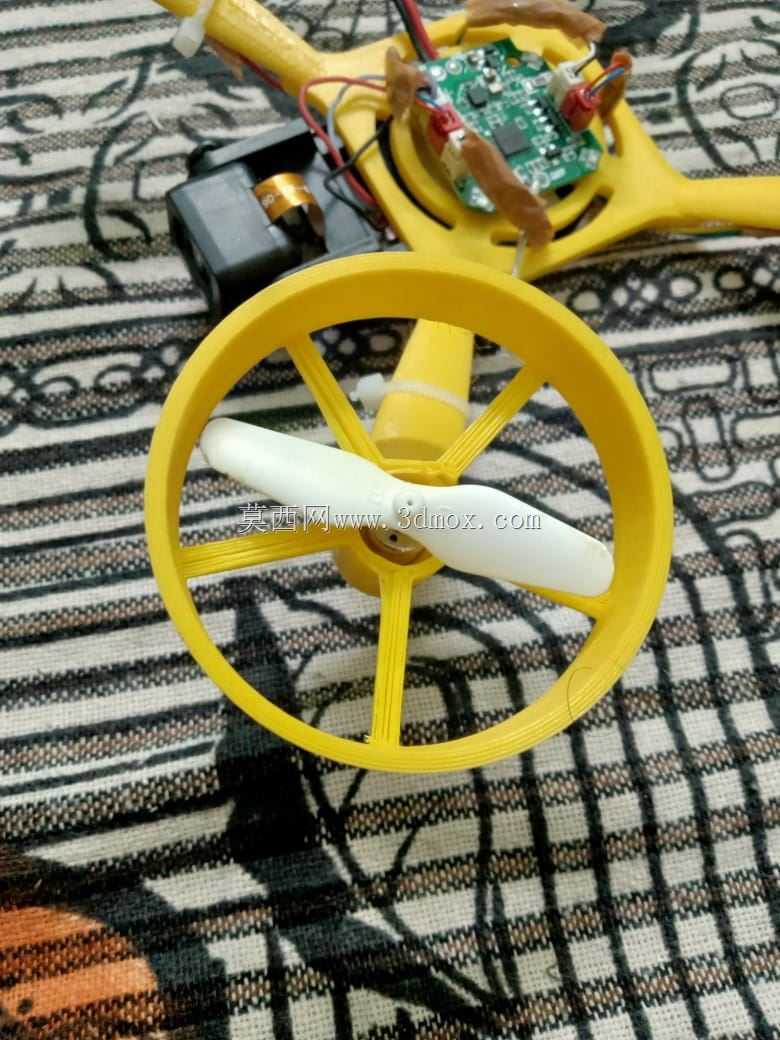

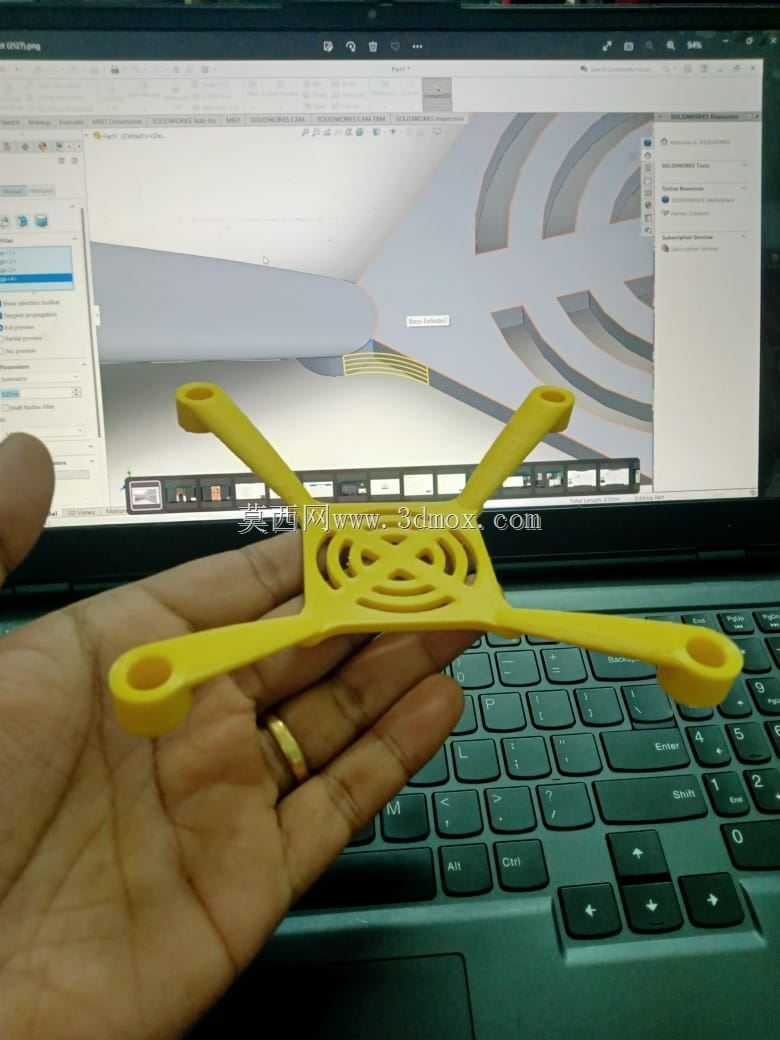

　　从实际用途看，这类小型FPV机适合在实验室、工作室、展厅或小型训练场中完成第一视角飞行验证，也可作为无人机开发流程中的概念样机。它不像大型载重无人机那样强调长航时和大载荷，而是更关注快速迭代、低成本制作和操控响应。机臂与中心架可通过3D打印成型，打印件需要在壁厚、填充密度和安装孔位之间取得平衡：壁太薄会在坠地冲击时断裂，填充过高又会增加重量，影响起飞余量。电机座的孔位应与常用微型电机安装规格匹配，螺旋桨下方要留出足够离地间隙，防止桨尖擦碰桌面或地面。

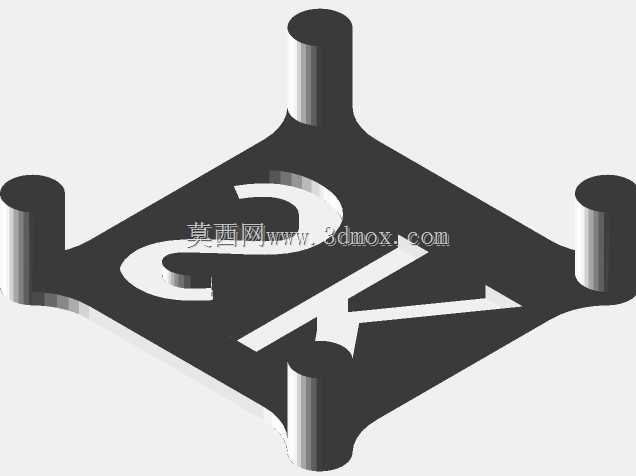

　　设计思路上，先由旋翼直径确定机臂长度，再反推中心板尺寸。机臂轴线宜保持对称，电机安装面与中心板之间的高度差要一致，否则桨平面不平会增加姿态修正负担。飞控安装区应尽量靠近整机几何中心，减震柱或软质垫位可隔离电机高频振动；电池固定位需要靠近重心，并预留绑带或卡扣空间。电调信号线、电源线和射频接收天线不能相互缠绕，天线应远离大电流线路和电机，减少射频干扰。后期表面处理可采用打磨、平滑过渡和局部上色，使打印层纹弱化，但不能为了外观牺牲散热缝隙。

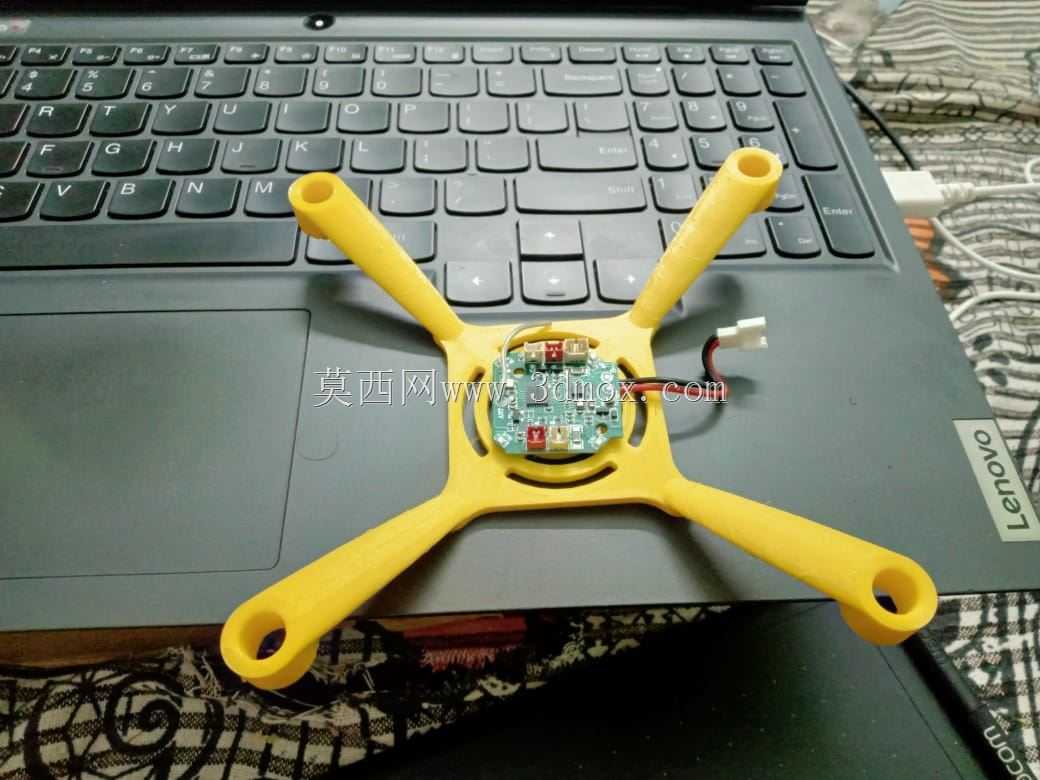

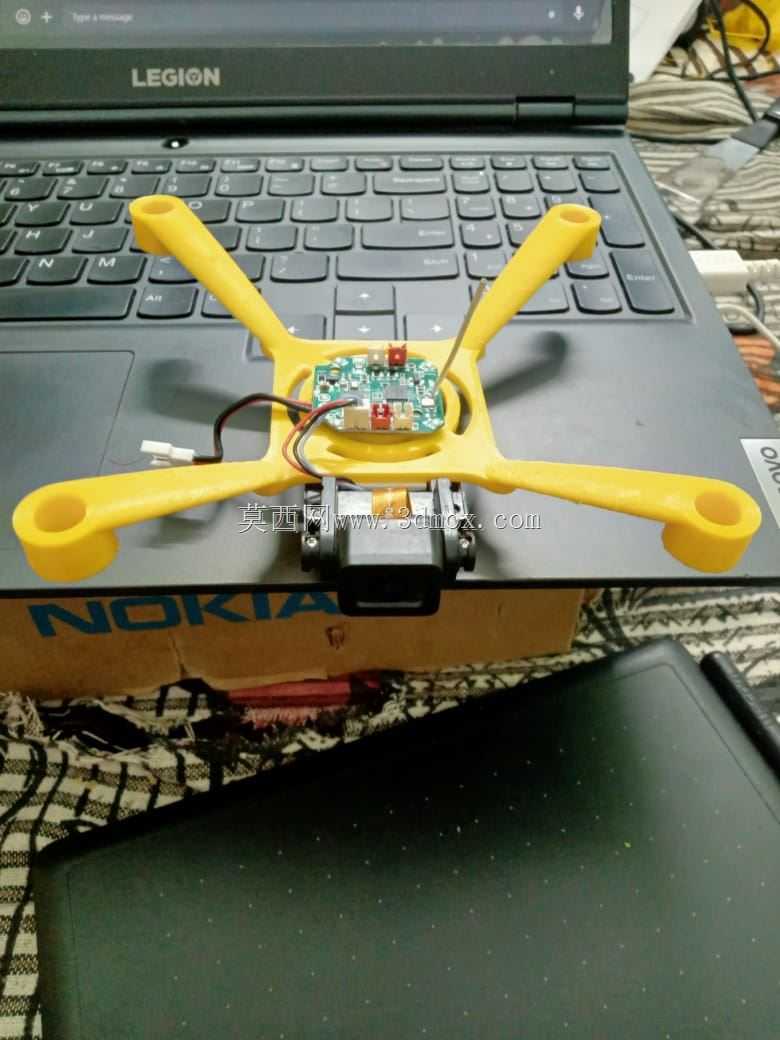

　　装配时按电机、电调、飞控、接收机、镜头或FPV链路的顺序逐层检查，焊点与线束要用热熔胶或扎带固定。整机外轮廓应控制在手掌尺度，运输和调试时可直接放置于笔记本键盘或工作台上；中心板边缘需要避开USB接口、调试按键和插针位置，保证调参工具能够直接接入。结构细节上，机臂根部是坠机受力集中区，应做圆角过渡；底部可增加轻微支撑脚，使降落时电池和摄像头不直接接触地面。通过这些约束，模型不仅呈现迷你四旋翼的外形，也完整表达了从概念草图、打印制造到装配调试的工程逻辑。
