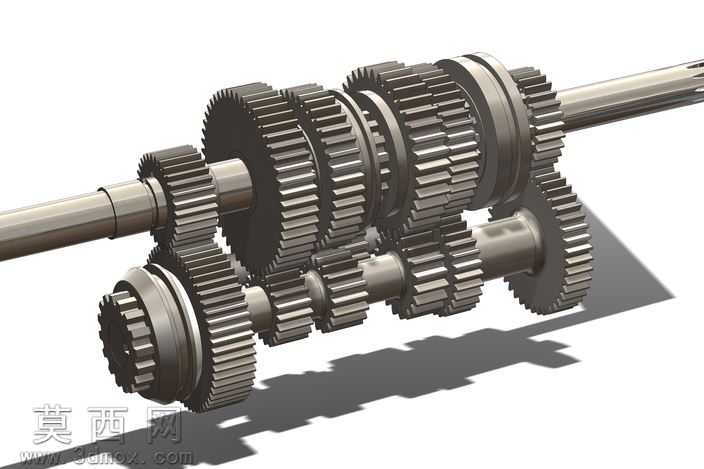

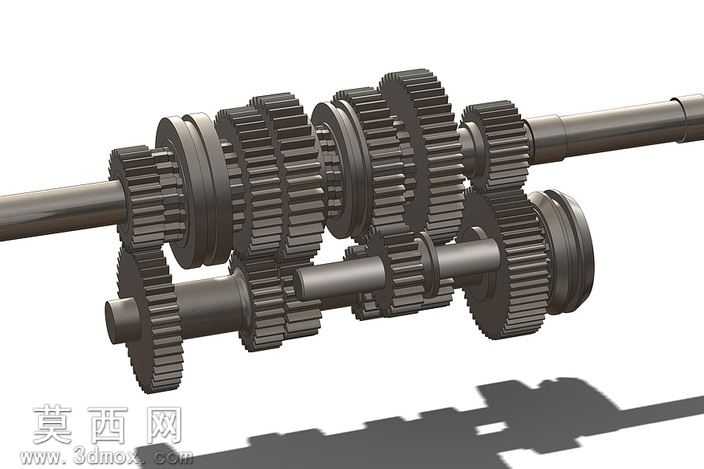

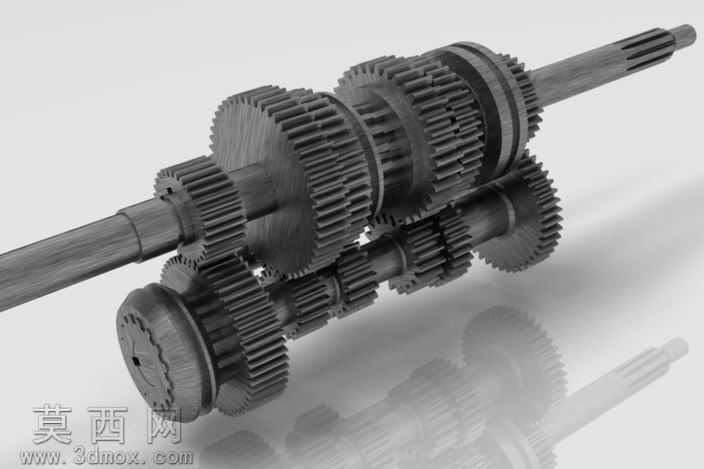

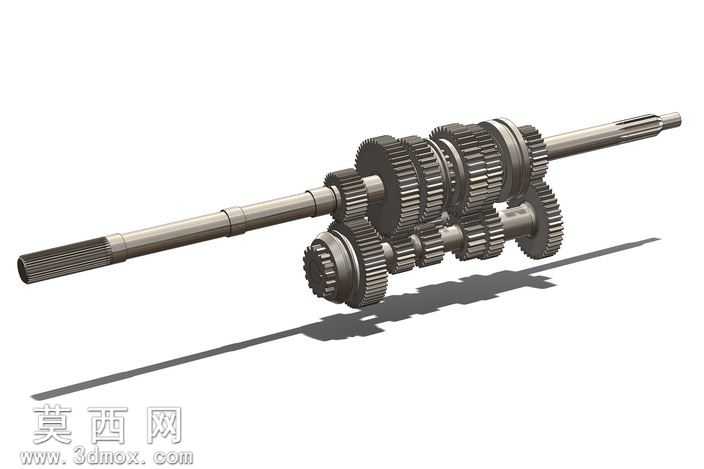

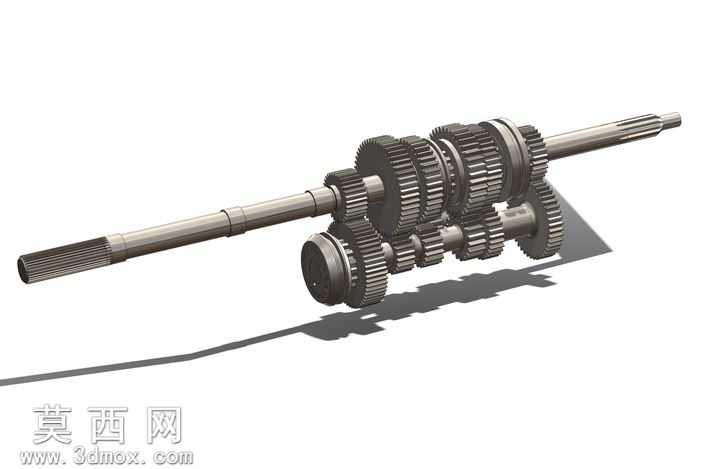

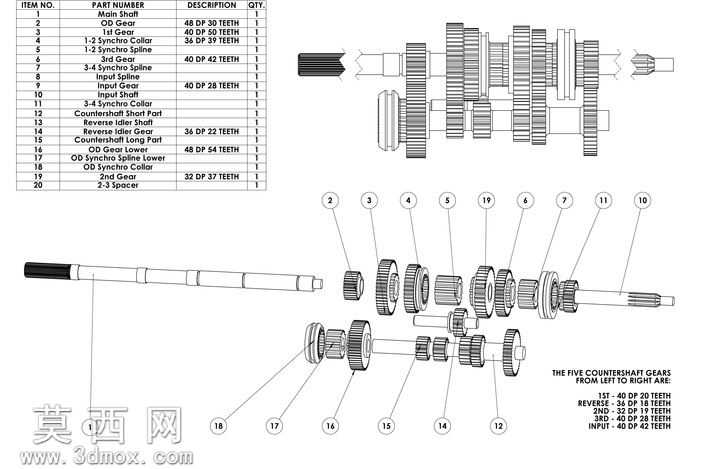

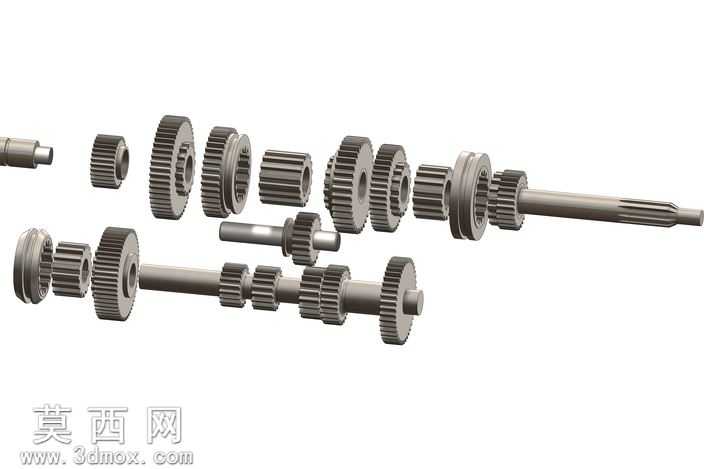

博格华纳T5手动变速箱齿轮传动结构

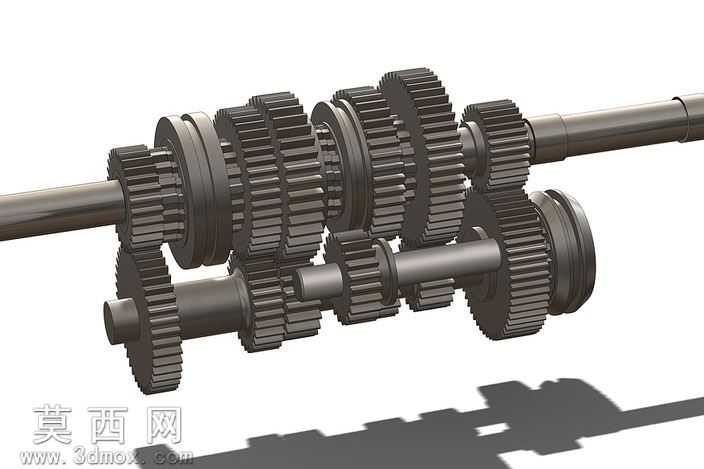

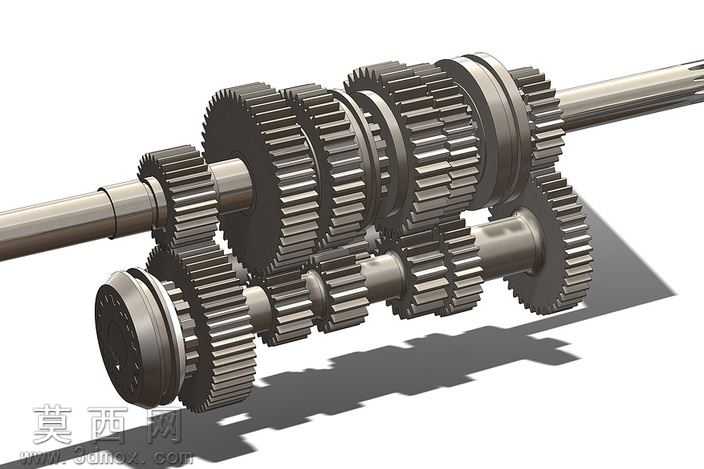

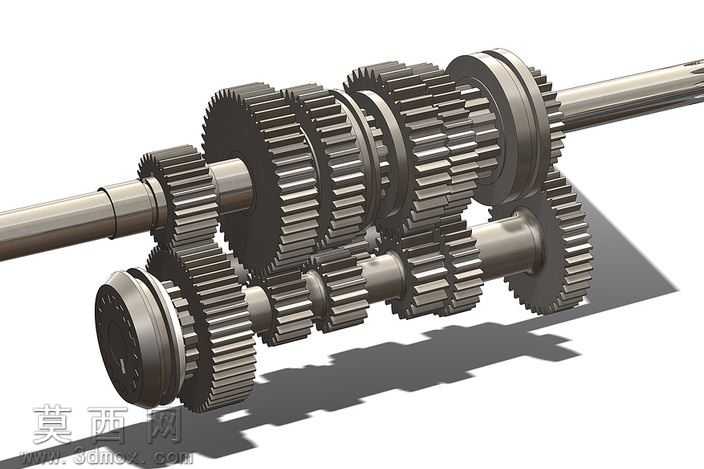

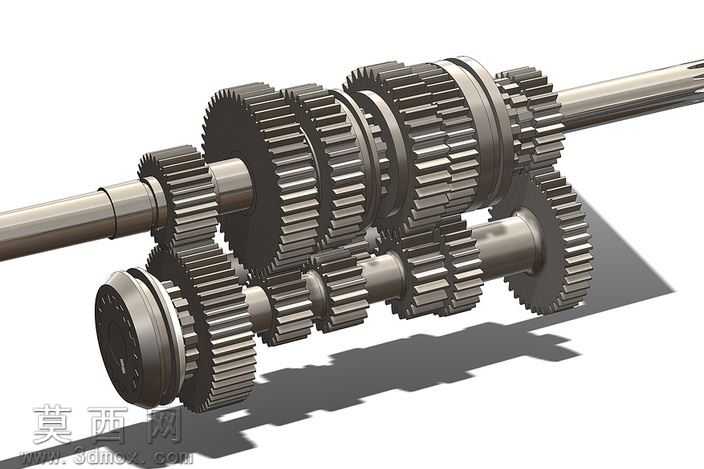

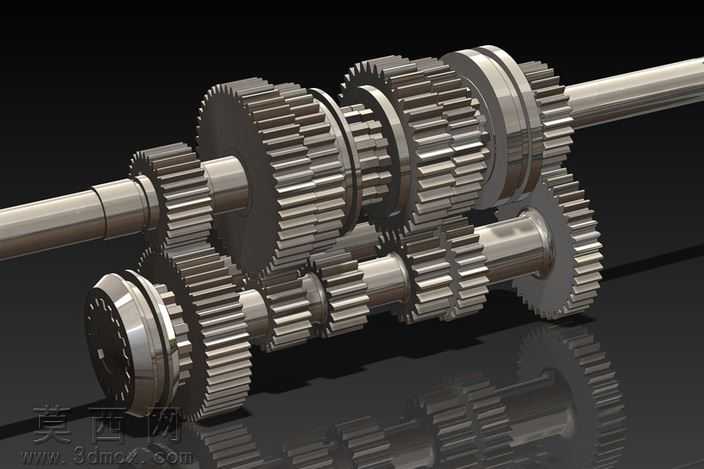

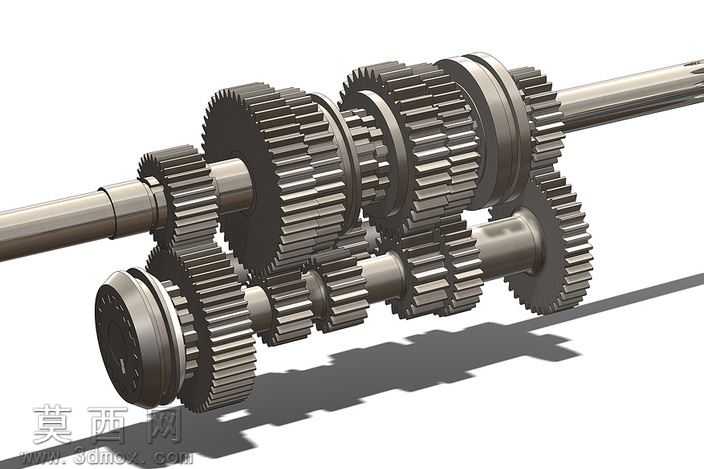

本作品为手动变速箱齿轮传动结构的三维建模成果，建模过程以还原真实手动变速箱的动力传递逻辑为核心目标，首先对变速箱内平行布置的输入轴、输出轴进行基准定位，严格按照1:3的缩放比例确定两根轴的中心距与轴段直径，确保各齿轮安装位的轴肩、卡槽尺寸与齿轮的安装定位需求完全匹配。建模阶段逐一对各挡位常啮合齿轮、同步器结合齿圈、花键毂进行参数化绘制，每个齿轮的模数、齿数、压力角、齿宽均参考博格华纳T5变速箱的真实传动比参数设定，齿面渐开线轮廓通过参数化方程生成后进行齿根圆角过渡处理，避免应力集中的结构缺陷，同步器组件的锁环、滑块、结合套结构均做了细节还原，确保各部件的装配间隙符合真实机械设计的公差要求。材质与渲染阶段，为齿轮部件赋予经过调质处理的合金结构钢材质，调整金属材质的粗糙度、反射率参数还原锻钢零件的哑光金属质感，轴类部件添加表面淬火后的细微纹理表现，同步器铜环赋予黄铜材质的暖金色金属属性，渲染时采用柔和的侧上方主光源搭配底部补光，清晰投射出齿轮组的啮合阴影，直观展现各挡位齿轮的啮合位置与层级排布关系。设计思路上，创作者以探究普通手动变速箱的工作原理为出发点，重点还原不同挡位下动力通过不同齿轮副传递的路径，省略了变速箱壳体、换挡操纵机构等外部部件，仅保留核心的齿轮与轴组件，让观者可以清晰观察到常啮合齿轮的布置方式、同步器在换挡过程中的位置作用，直观理解手动变速箱通过切换不同啮合齿轮副改变传动比、实现扭矩与转速调节的核心工作逻辑，模型完成后对所有齿轮副进行了静态干涉检查，确保各挡位齿轮啮合时无齿面干涉、转动路径顺畅，整体结构完整还原了手动变速箱核心传动部分的机械构造。
