锤式破碎粉碎设备1500型结构

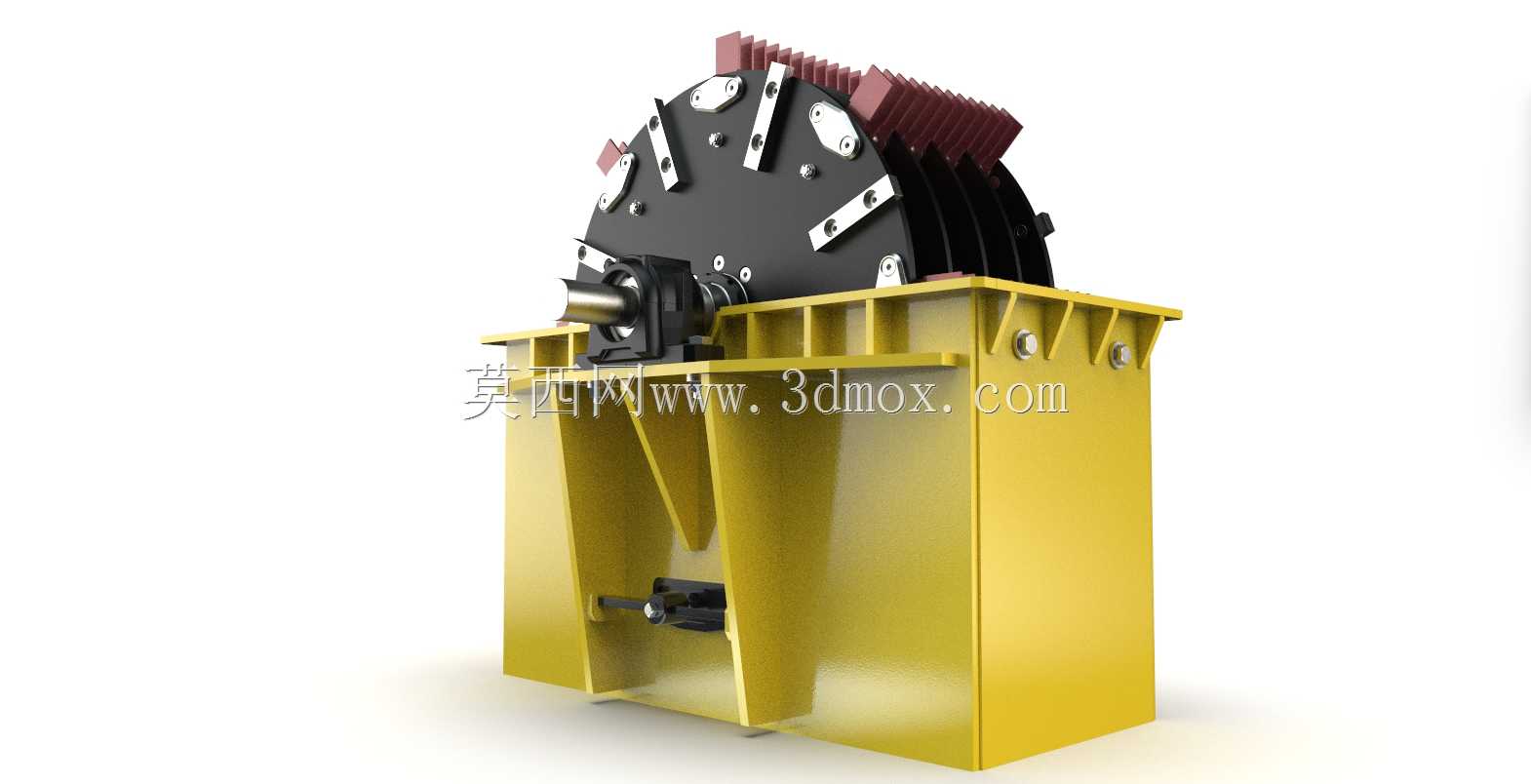

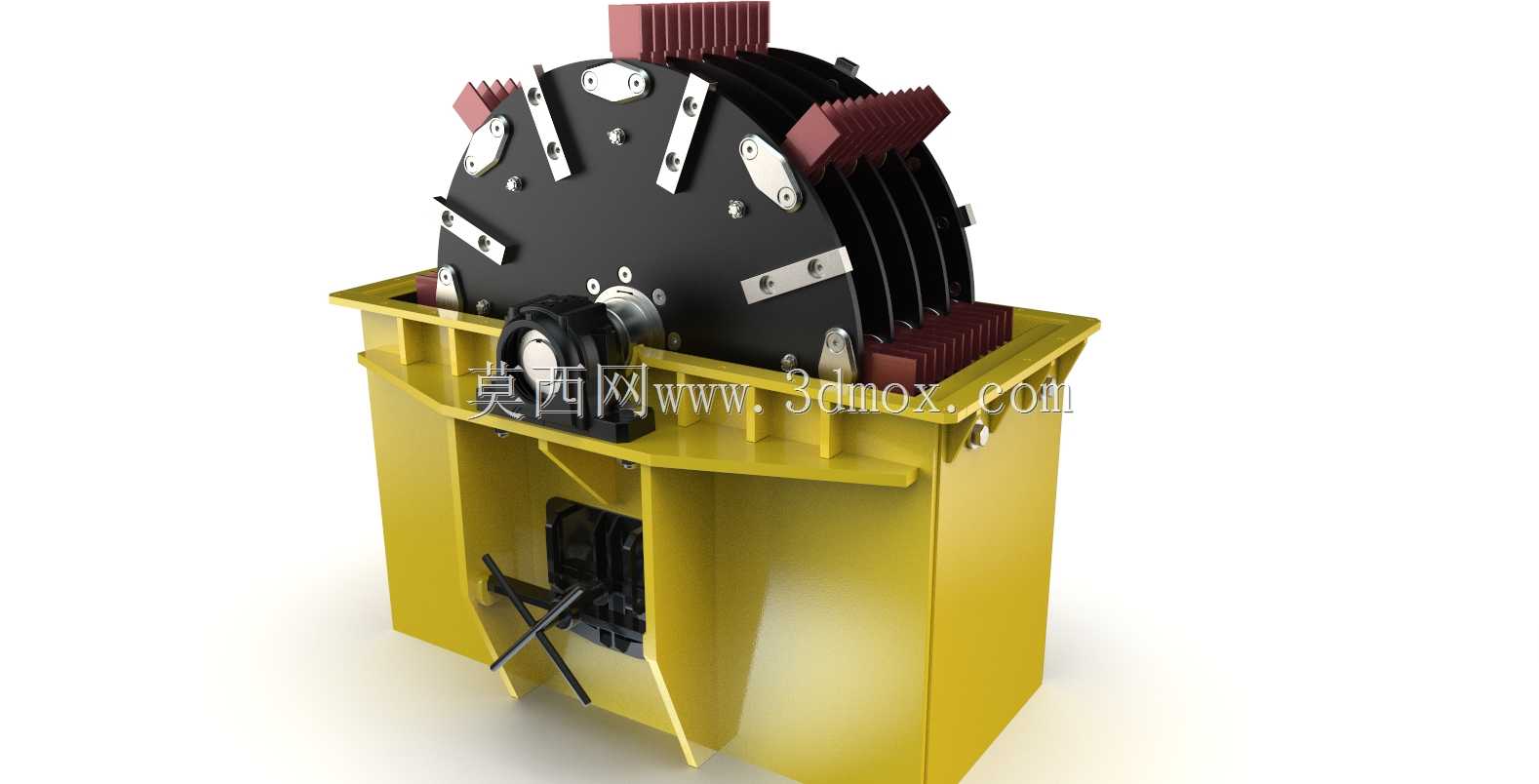

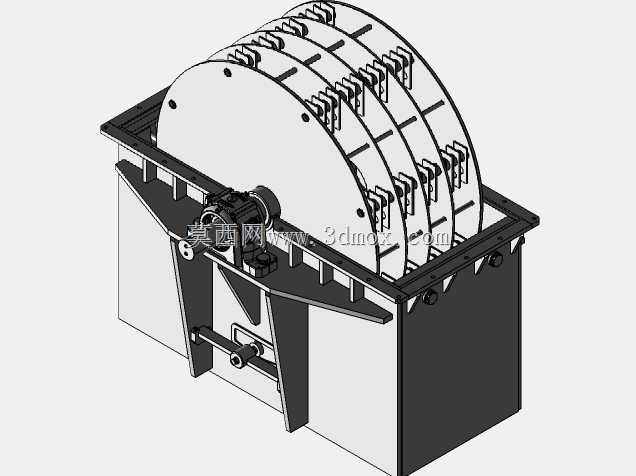

　　这套1500规格锤式破碎设备的三维结构，围绕中低硬度脆性物料的粗碎与中碎工况搭建，整机采用下部焊接机座承托、上部回转转子横置布置的经典构型，黄色涂装的机座部分为厚钢板折弯后拼焊的箱型承载结构，两侧开设轴承座安装定位面，转子主轴水平贯穿机座上部，转子盘圆周均布铰接多组高锰钢锤头，相邻转子盘之间设置隔套保证锤头轴向排布间距，转子上方的弧形破碎腔内壁铺设可更换的耐磨衬板，衬板通过沉头螺栓固定在机壳内壁，进料口开设在机壳顶部斜向位置，待粉碎物料从上方喂入后，被高速回转的锤头高速冲击、剪切，同时物料在锤头、衬板、筛条之间互相碰撞完成破碎，下部机座内侧设置弧形筛板架，破碎后粒度小于筛缝的物料透筛排出，无法透筛的大块物料继续留在腔内受锤头反复击打直至达标。

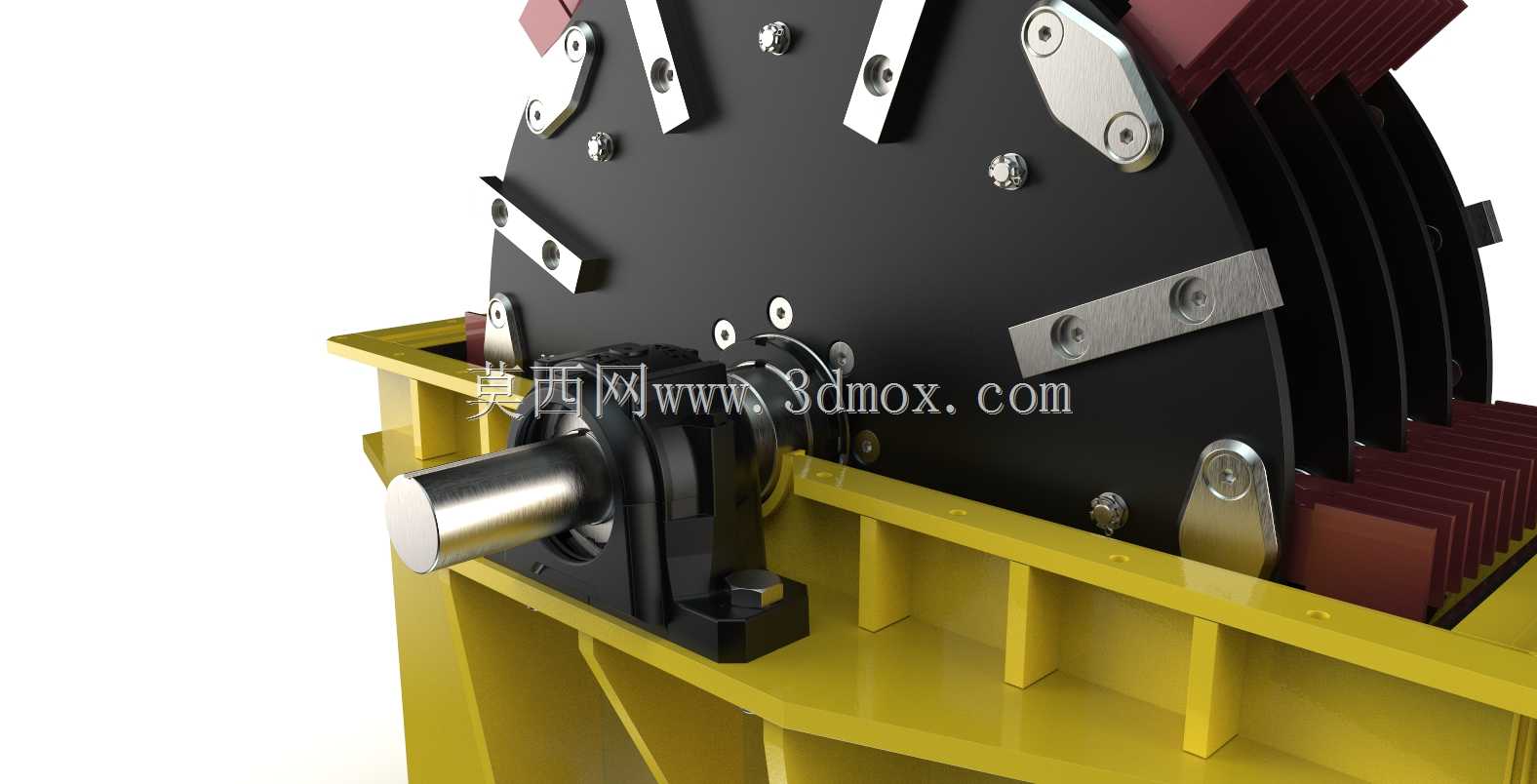

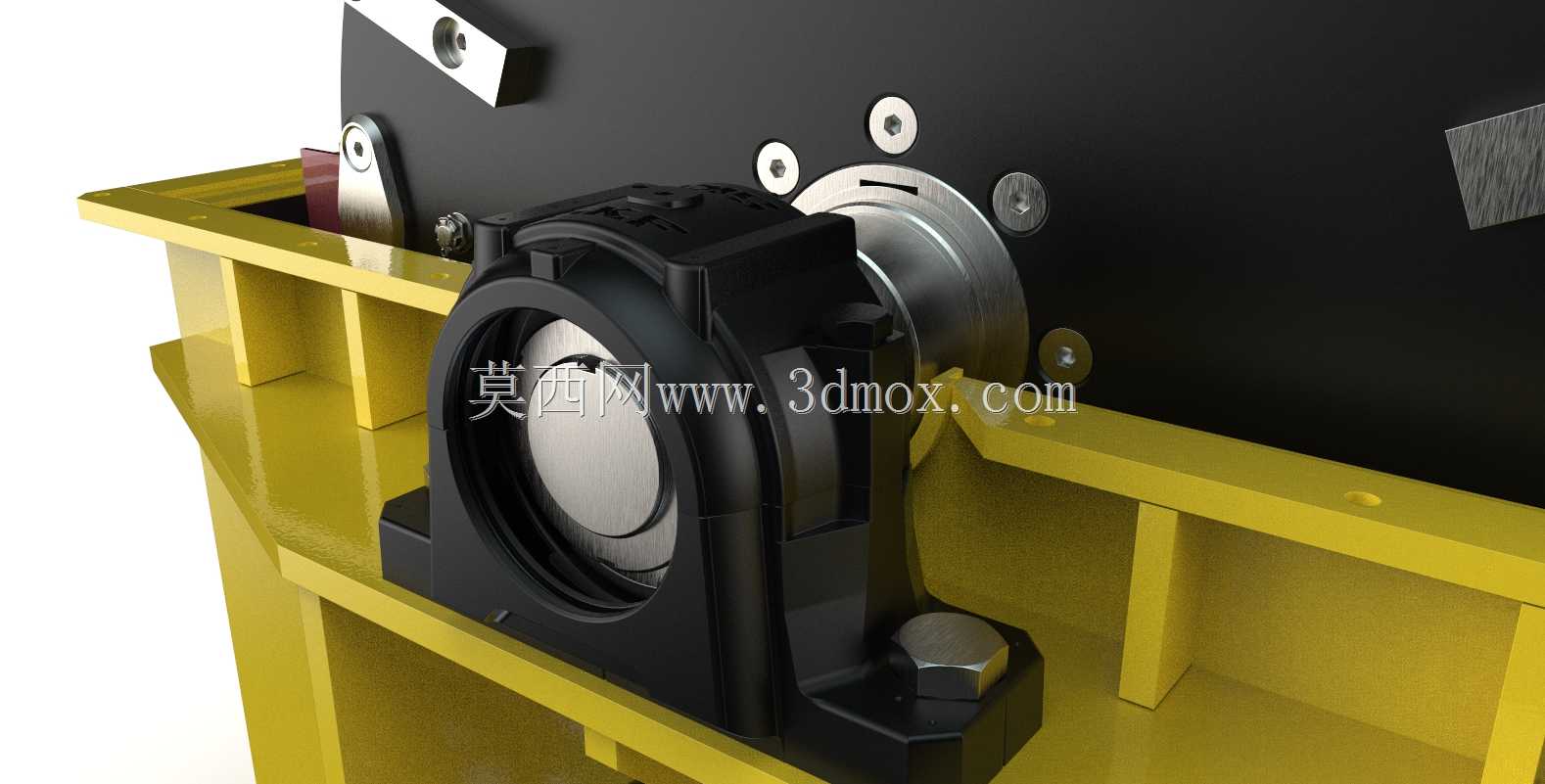

　　从现场安装边界来看，该设备整机重心落在下部箱型机座的矩形支撑底面，安装时需要在混凝土基础上预留地脚螺栓孔，机座底部的支撑法兰面与基础垫铁贴合找正，保证主轴水平度偏差控制在允许范围内；设备两侧的轴承座外接润滑管路，驱动端通过联轴器与减速电机、皮带轮组相连，传动侧需要预留检修空间用于皮带更换、轴承维护，顶部进料口需要对接上游喂料溜槽，下部排料口正对下游输送设备的受料段，周边需要留出锤头更换、衬板拆装的操作空间。

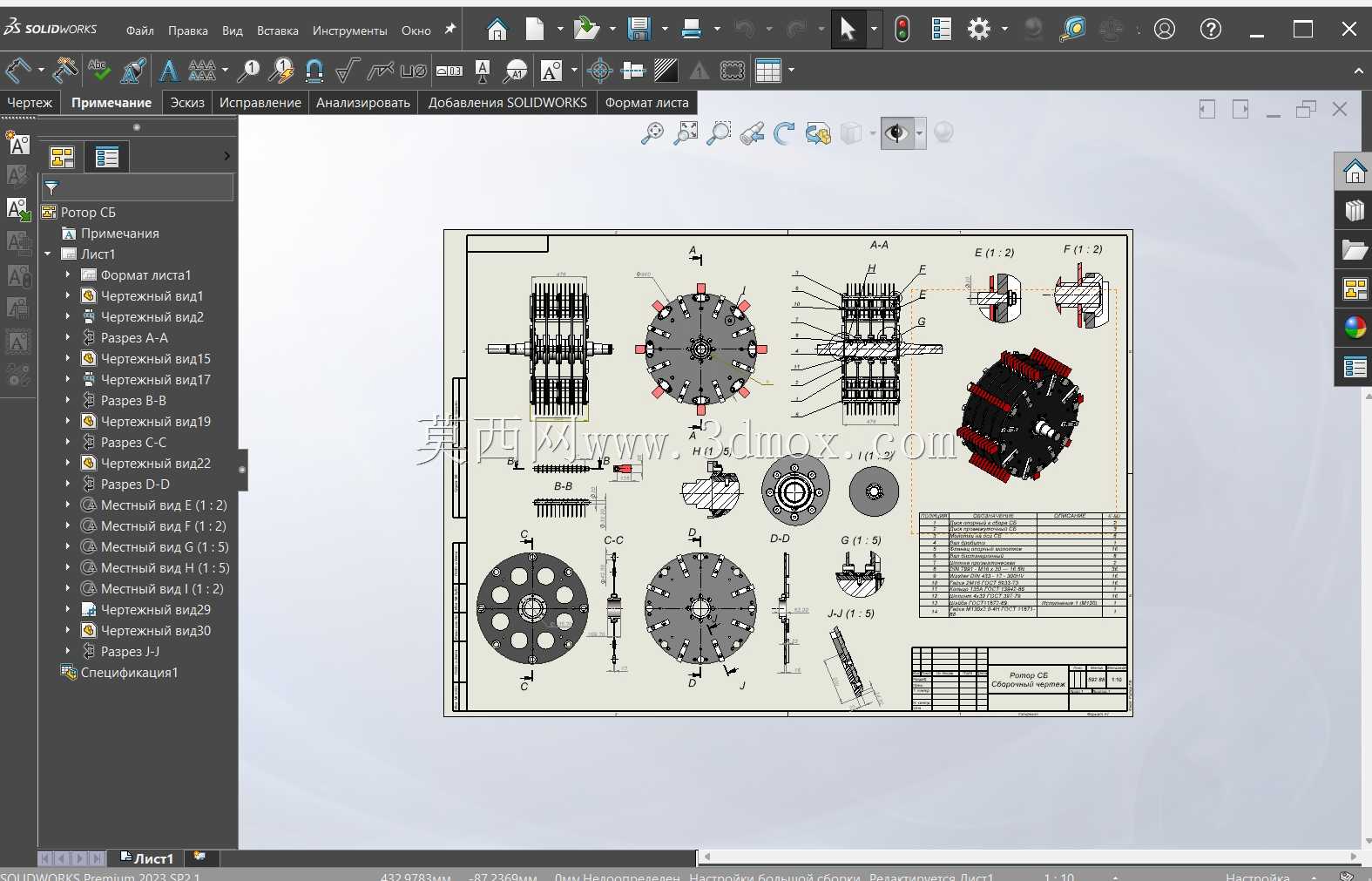

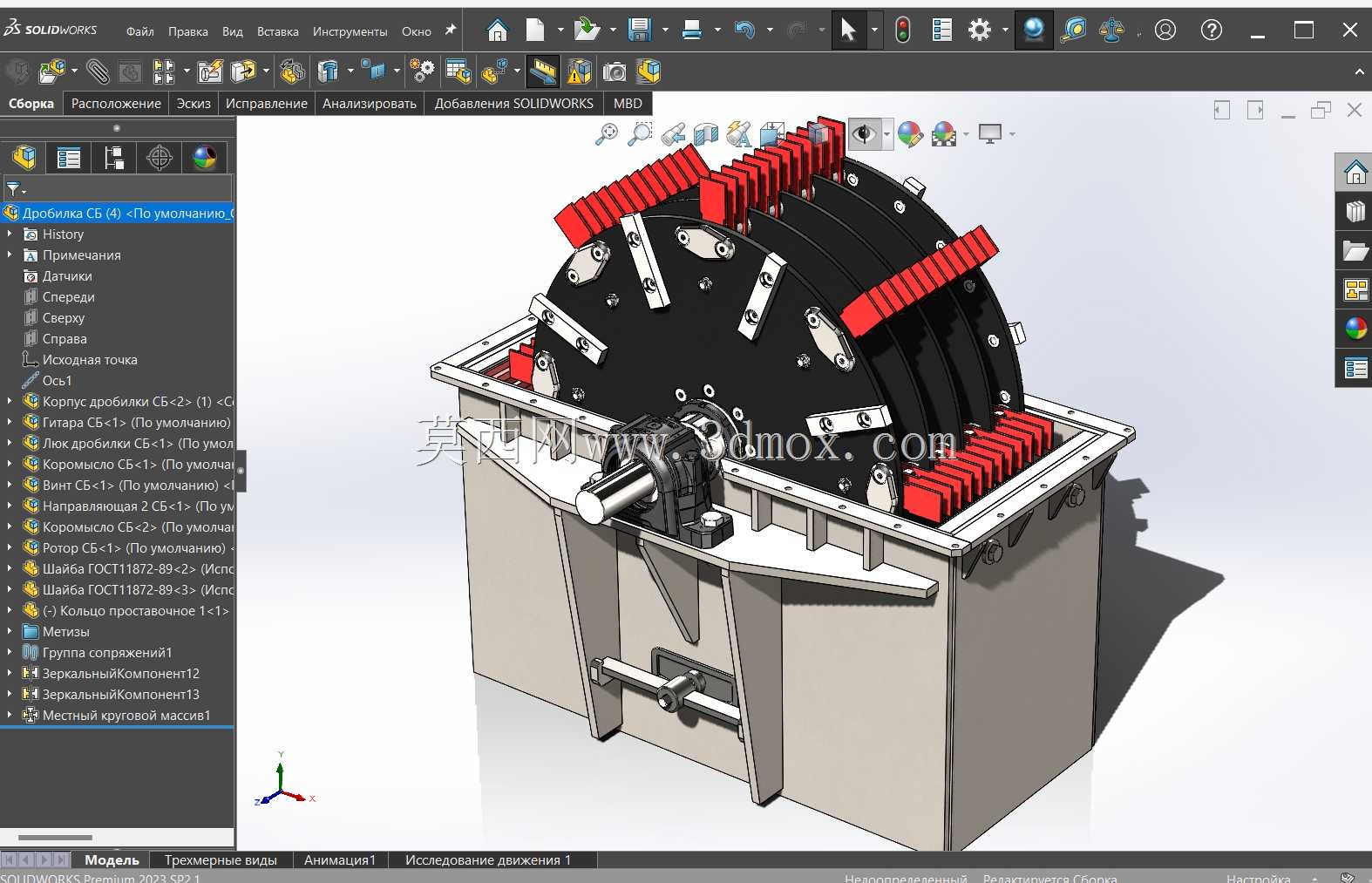

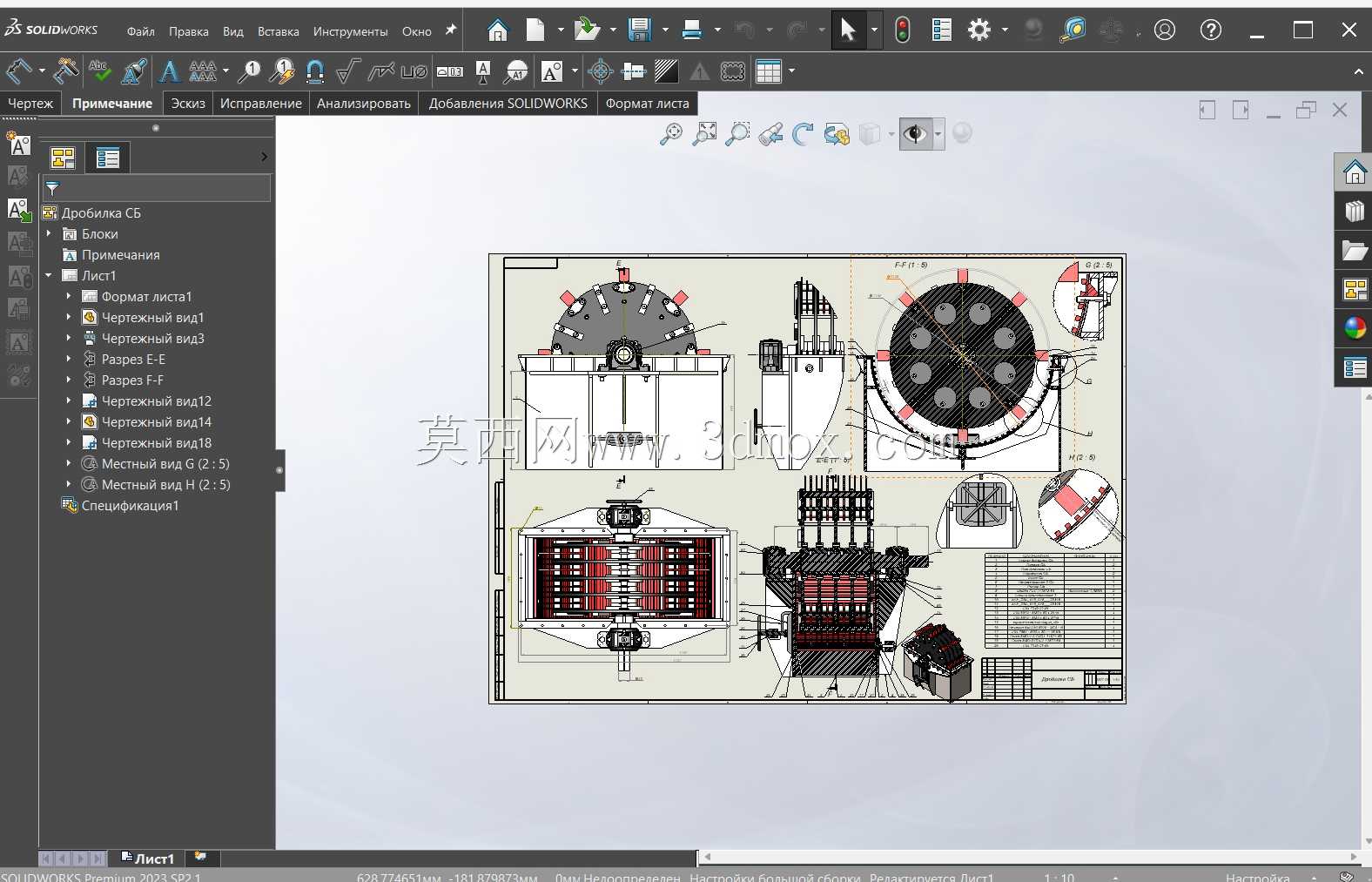

　　结构设计层面，锤头采用铰接方式悬挂在转子盘的销轴上，遇到不可破碎异物时锤头可绕销轴回转避让，避免刚性冲击损坏主轴，机壳侧面开设多扇检修门，停机后可打开门体快速更换磨损锤头、衬板与筛板，转子做动平衡校验，高速回转时振动幅值控制在标准范围内，机座内部设置加强筋板分散破碎作业的交变冲击载荷，避免长期运行出现焊缝开裂。这类设备广泛应用于矿山、建材、粮食加工、有机肥处理等场景，可破碎石灰石、煤块、谷物秸秆、有机固废等中低硬度物料，不同工况下可更换不同筛缝尺寸的筛板调整出料粒度，更换不同重量的锤头适配不同进料块度与处理产能需求，三维建模过程中完整还原了各零部件的装配关系、铰接运动副位置、安装配合面尺寸，可直接用于设备选型校核、生产线布局干涉检查、维护工装设计参考。
