CA6140车床十三齿斜齿主动齿轮轴

　　该零件为CA6140普通卧式车床主轴箱内部配套的十三齿斜齿主动齿轮轴，属于机床进给传动链与主轴变速传动系统中的核心动力传递构件，整体采用轴齿一体化的整体式结构设计，将斜齿轮轮齿与两端支撑轴颈直接加工在同一根坯料上，相比齿轮与轴通过键连接的分体装配结构，省去了齿轮轮毂、连接平键与轴向定位套的装配环节，同轴度更容易保证，传动过程中不存在键连接的配合间隙，反向传动空程量极小，非常适合车床主轴箱内高转速、换向频繁的变速传动工况。

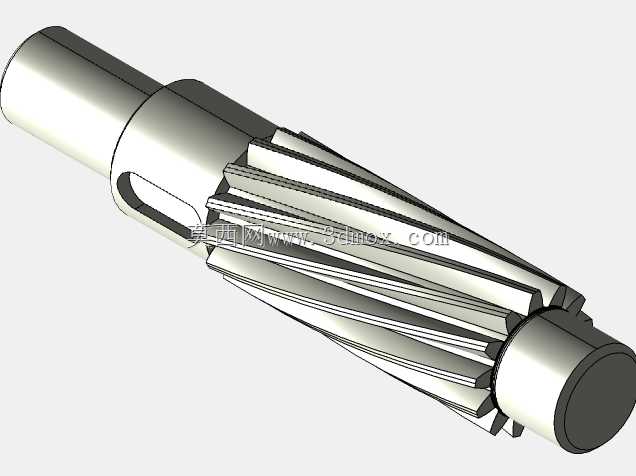

　　从结构布局来看，零件左端为光整的圆柱支撑轴颈，轴颈旁加工有标准平键键槽，用于和传动端的联轴器或者滑移齿轮配合，输入电机经变速机构传递来的扭矩；中段为螺旋角经过匹配设计的13齿斜齿轮段，斜齿的啮合重合度远高于同参数直齿轮，轮齿啮合过程中是沿齿向逐步进入、退出啮合，冲击振动小，传动平稳，在车床主轴高速切削、承受断续切削载荷时，能有效降低传动噪音，避免直齿轮啮合的刚性撞击导致的齿面崩损；右端为较短的圆柱轴颈，用于装入主轴箱对应的滑动轴承或者滚动轴承内孔，作为齿轮轴的另一端回转支撑，轴端端面做倒角处理，方便装配时顺利导入轴承孔，避免刮伤轴承内圈配合面。

　　设计过程中首先要匹配CA6140车床主轴箱内对应啮合副的中心距，斜齿轮的法向模数、端面模数、螺旋角方向与配对从动齿轮完全对应，13齿的小齿数设计可以在紧凑的箱体空间内获得较大的单级传动比，减少变速齿轮的数量，压缩主轴箱的整体轴向尺寸。轴的各段直径按照阶梯轴的受力逻辑排布：齿轮段齿顶圆直径最大，两侧支撑轴颈直径依次递减，既方便齿轮加工时的退刀，也让轴的应力分布更加平缓，避免轴径突变处出现应力集中。两端轴颈的配合公差按照IT6级回转支撑要求选取，和轴承内孔形成过渡配合，齿轮段的齿面需要经过高频淬火处理，提升齿面硬度与耐磨性，长期承受切削交变载荷也不易出现齿面点蚀。

　　实际安装时，该齿轮轴整体装入主轴箱对应的轴承座孔内，轴向通过轴用弹性挡圈或者轴肩完成定位，限制轴的轴向窜动，外围和箱体内的滑移变速齿轮保持恒定啮合，将动力传递给主轴或者进给光杆，适配车床车削外圆、内孔、螺纹、端面等各类工序的扭矩输出需求，在设备维修、老旧车床备件国产化替换场景中，该一体化齿轮轴可以直接替换原厂磨损件，无需额外调整配合间隙，装配后即可恢复主轴箱的传动精度。建模时完整还原了轮齿的螺旋齿面、键槽轮廓、各段轴肩与倒角细节，可直接用于干涉检查、装配模拟与加工工艺编制。
