麦克纳姆全向移动微型转轮结构

　　该转轮属于麦克纳姆轮式全向行走部件，主要面向仓储AGV、自动导引搬运车、窄通道巡检机器人、教学实训平台以及需要横移、斜行和原地转向的移动设备。与普通脚轮或定向轮不同，它不是依靠整车转向机构改变行进方向，而是通过轮缘上多组成角度布置的辊子，将车轮旋转分解出轴向和周向速度分量；四个轮子按不同转速与转向组合后，底盘可获得纵向、横向、斜向及绕中心旋转的合成运动。

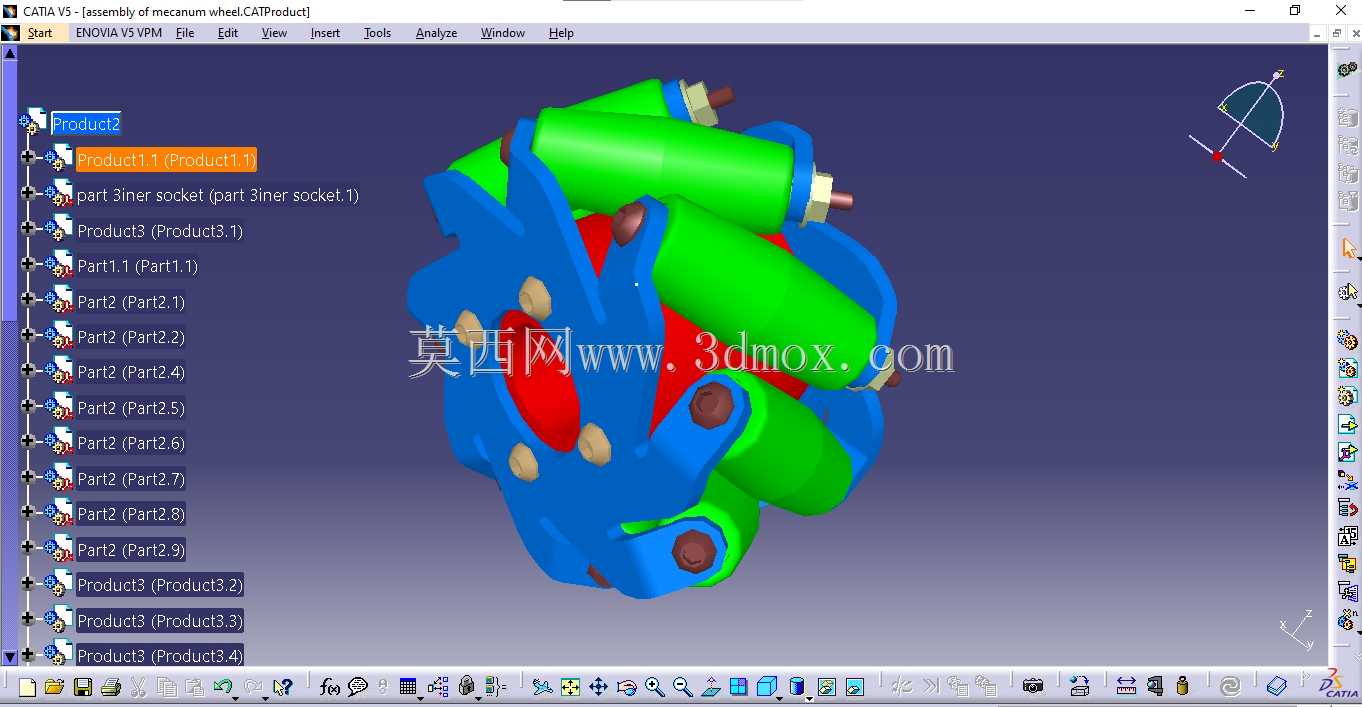

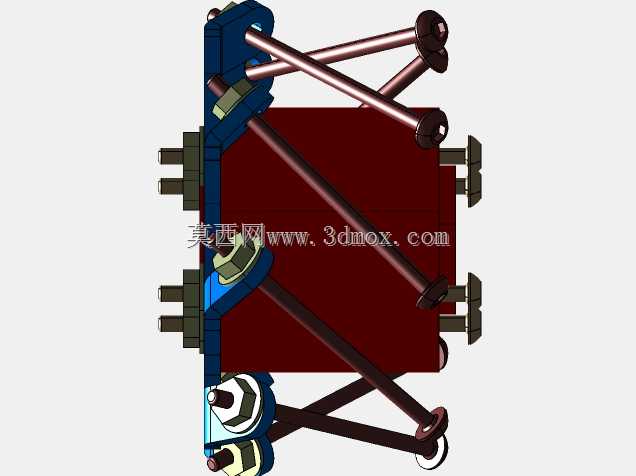

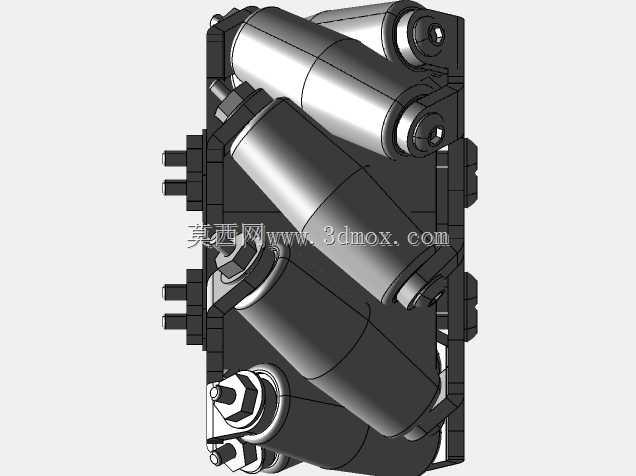

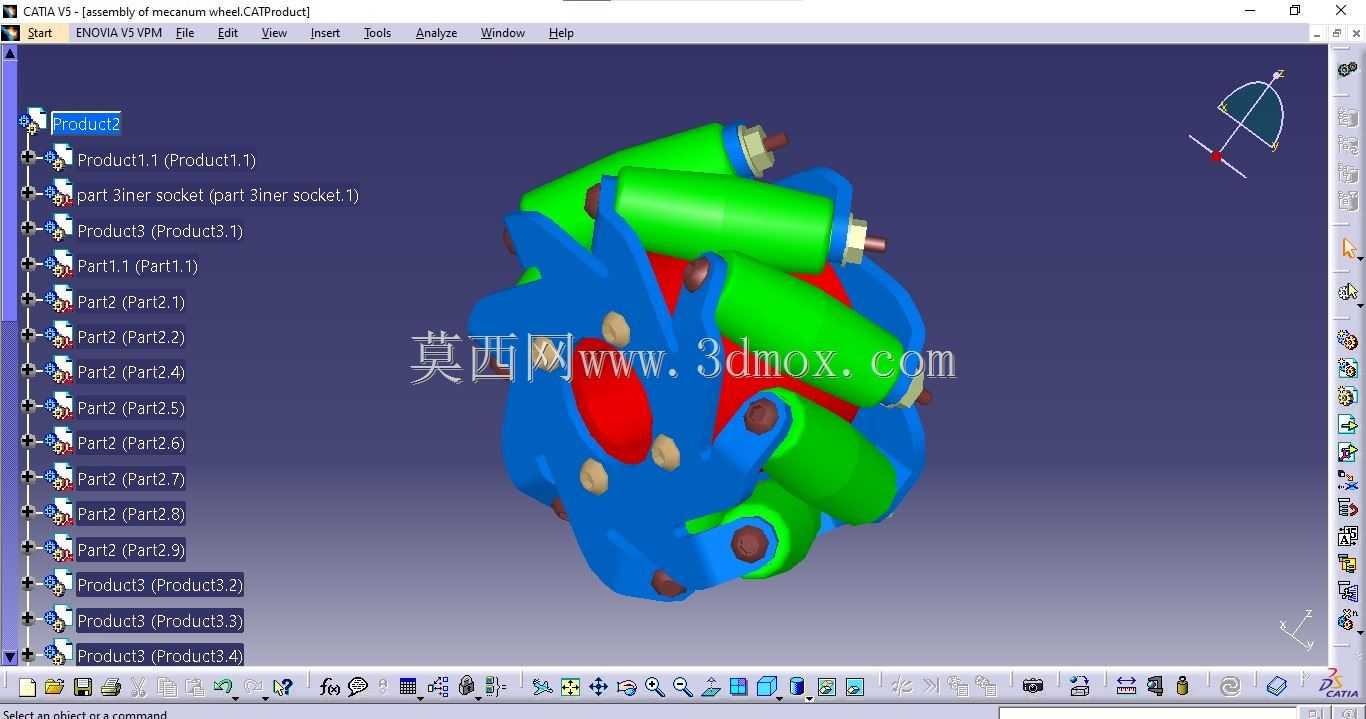

　　结构上，模型采用蓝色主轮体承载，外圈交错布置多根绿色辊子，辊子轴线相对车轮旋转轴线呈约45度角。这样的排布使接触地面的辊子在受驱转动时产生侧向分力，左右轮采用相反旋向布置后，可抵消不必要的纵向扰动并形成可控横向运动。轮体上设置有连接孔、定位面和紧固件安装位，辊子端部通过支承结构与轮辐连接，既保证辊子绕自身小轴自由转动，又限制其在冲击载荷下产生过大窜动。

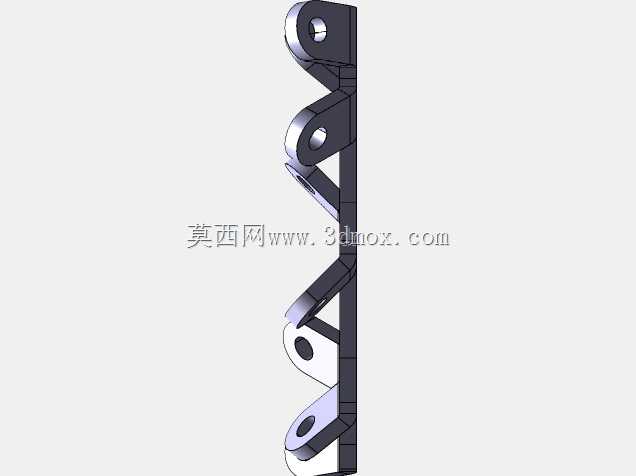

　　从设计思路看，轮体需要兼顾刚度、重量和辊子包络空间。主轮辐采用近似多边形的外缘轮廓，为多根辊子提供安装支点；辊子外轮廓共同构成近似连续的滚动圆，降低单辊切换接触时的跳动。建模时应重点检查相邻辊子之间的间隙、辊子端面与轮辐的干涉、紧固件沉头深度以及中心安装孔到外圈辊子的径向边界。若用于实际底盘，还需结合轮径、辊子长度、安装法兰厚度和车架离地高度校核通过性，避免轮组在横移时与车架侧板、传感器支架或减震件发生擦碰。

　　在设备选型中，这类轮子适合空间受限、动作路径复杂的场景，例如产线边物料转运、密集仓储货架通道、机器人竞赛底盘和精密平台对位。它的优势是运动灵活、无需传统转向桥，可在狭小区域内完成侧移和姿态调整；限制则在于辊子接触线较短，对地面平整度较敏感，重载或粗糙地面下滚动效率和噪声表现不如常规车轮。结构设计时应根据承载要求确认轮体材料、辊子包覆材料、轴承规格和连接螺栓强度，并在装配中保证四轮接地高度一致，否则全向运动解算会出现滑移偏差。
