高精度弹簧筒夹数控车床夹具结构

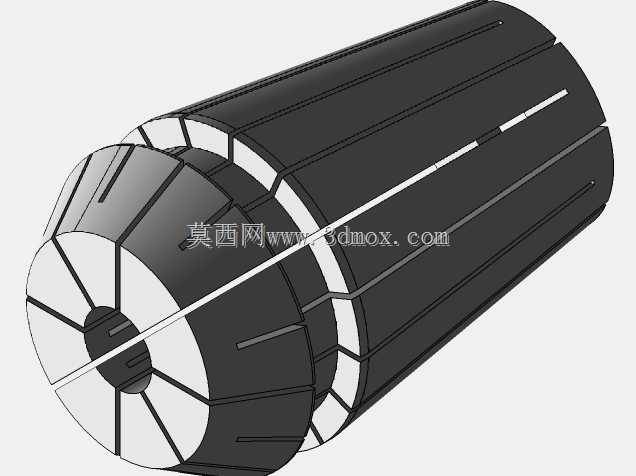

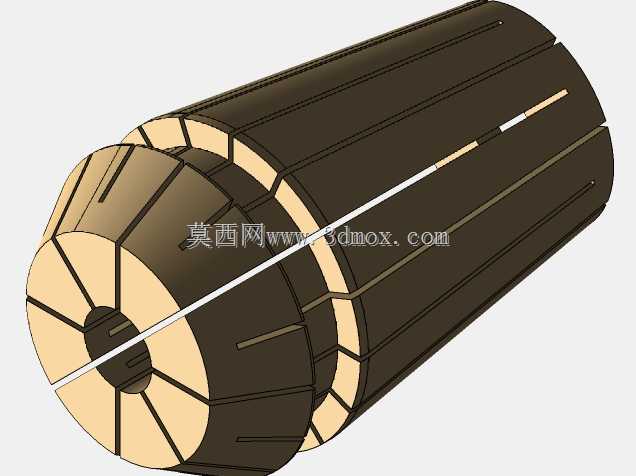

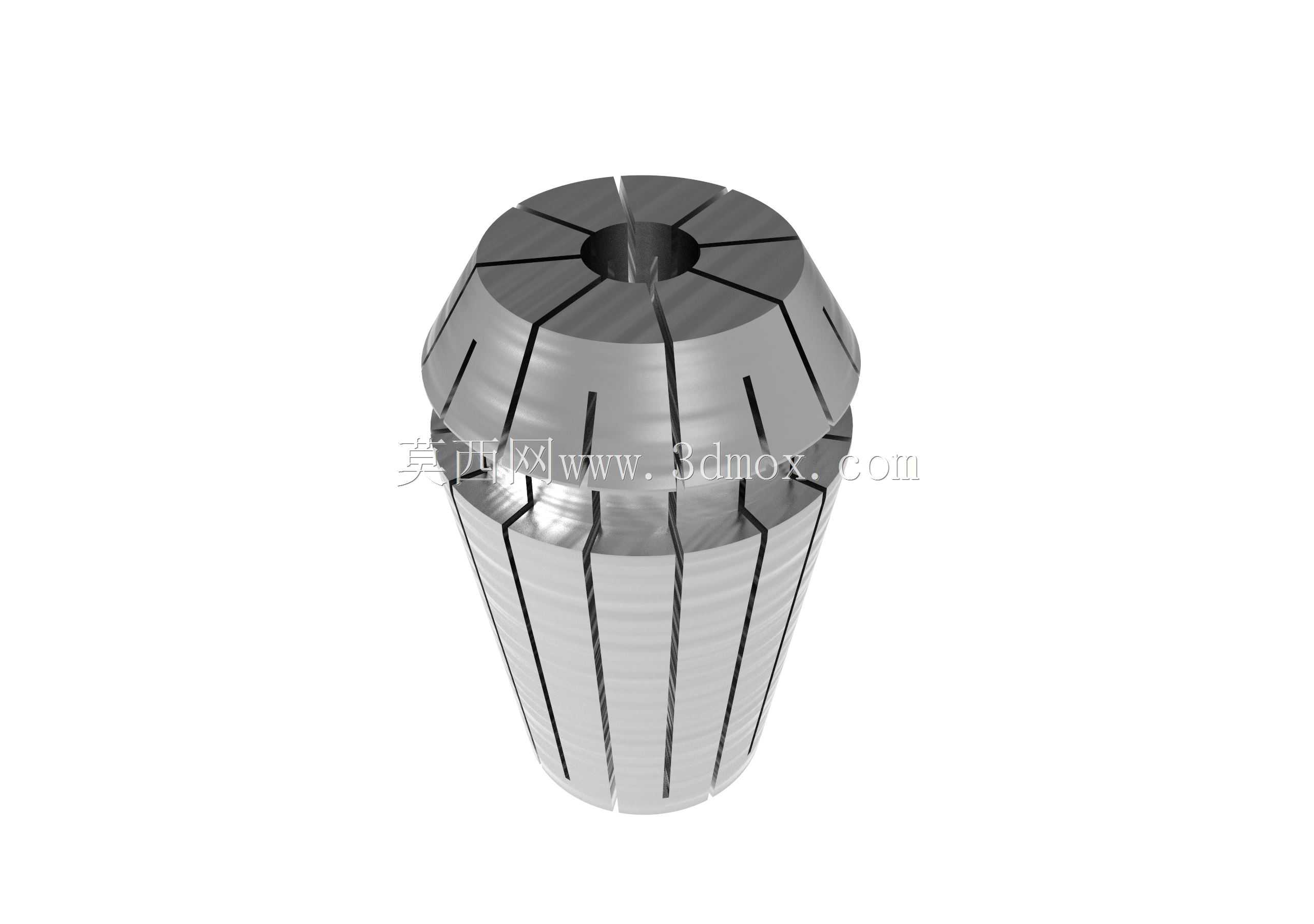

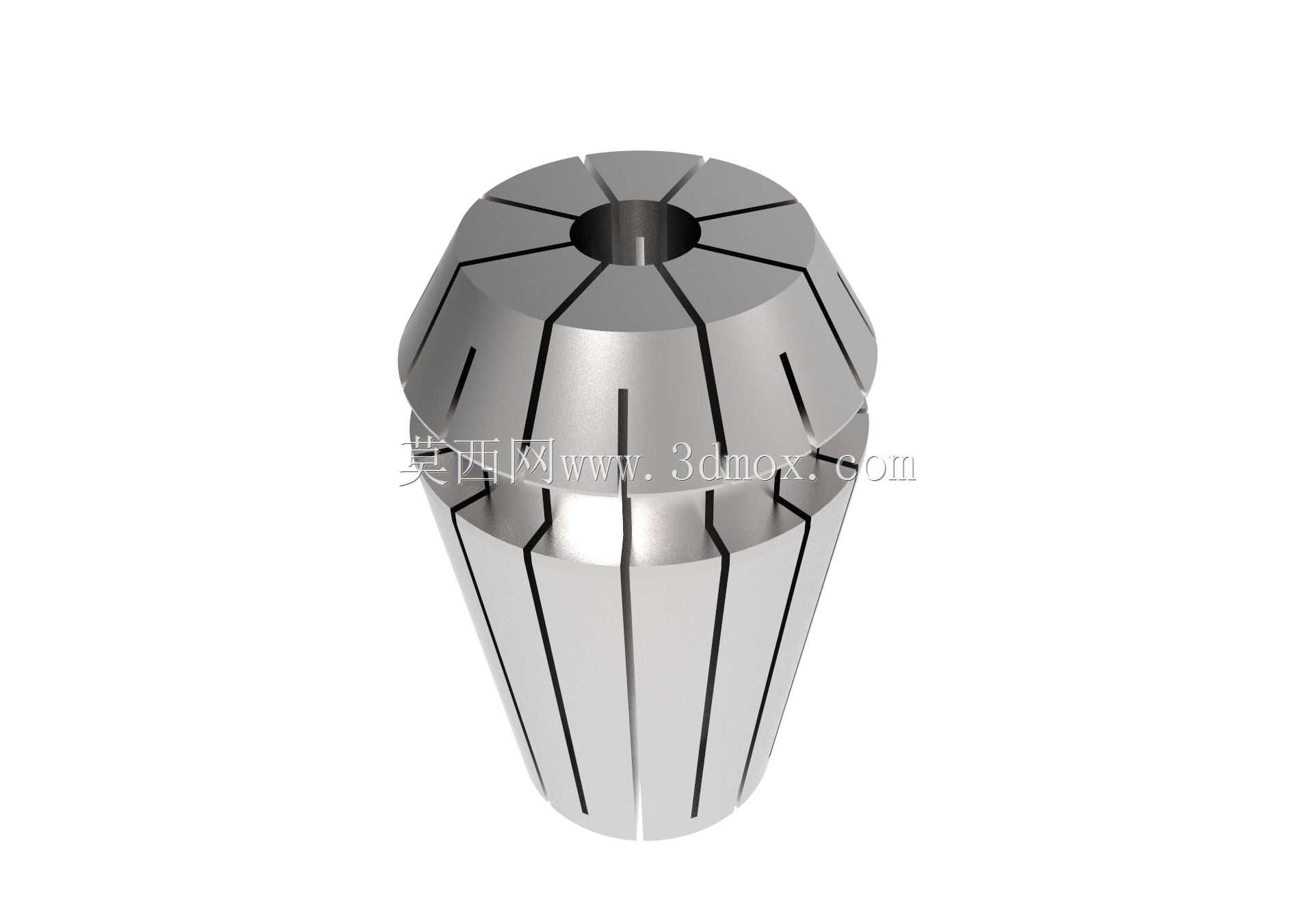

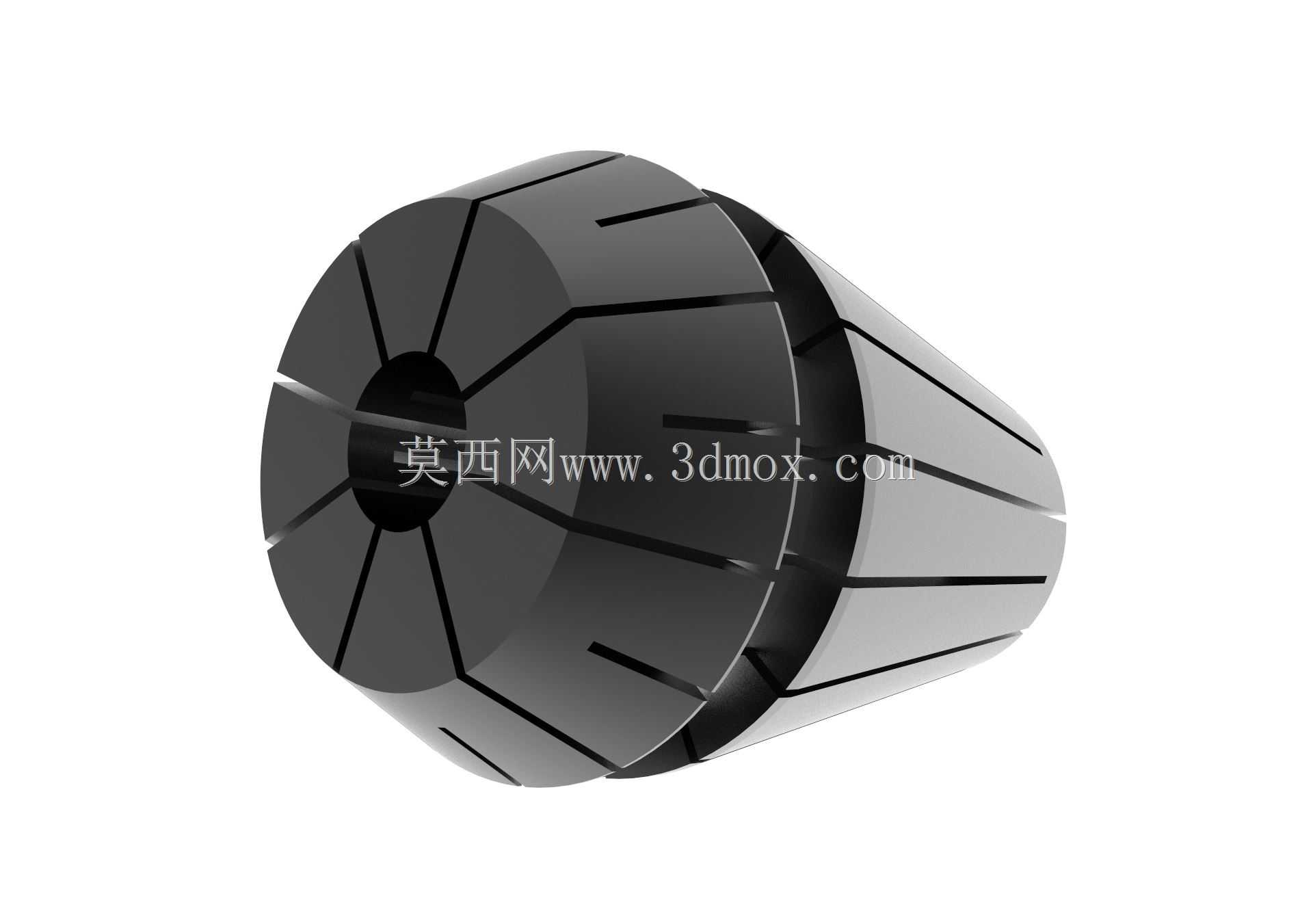

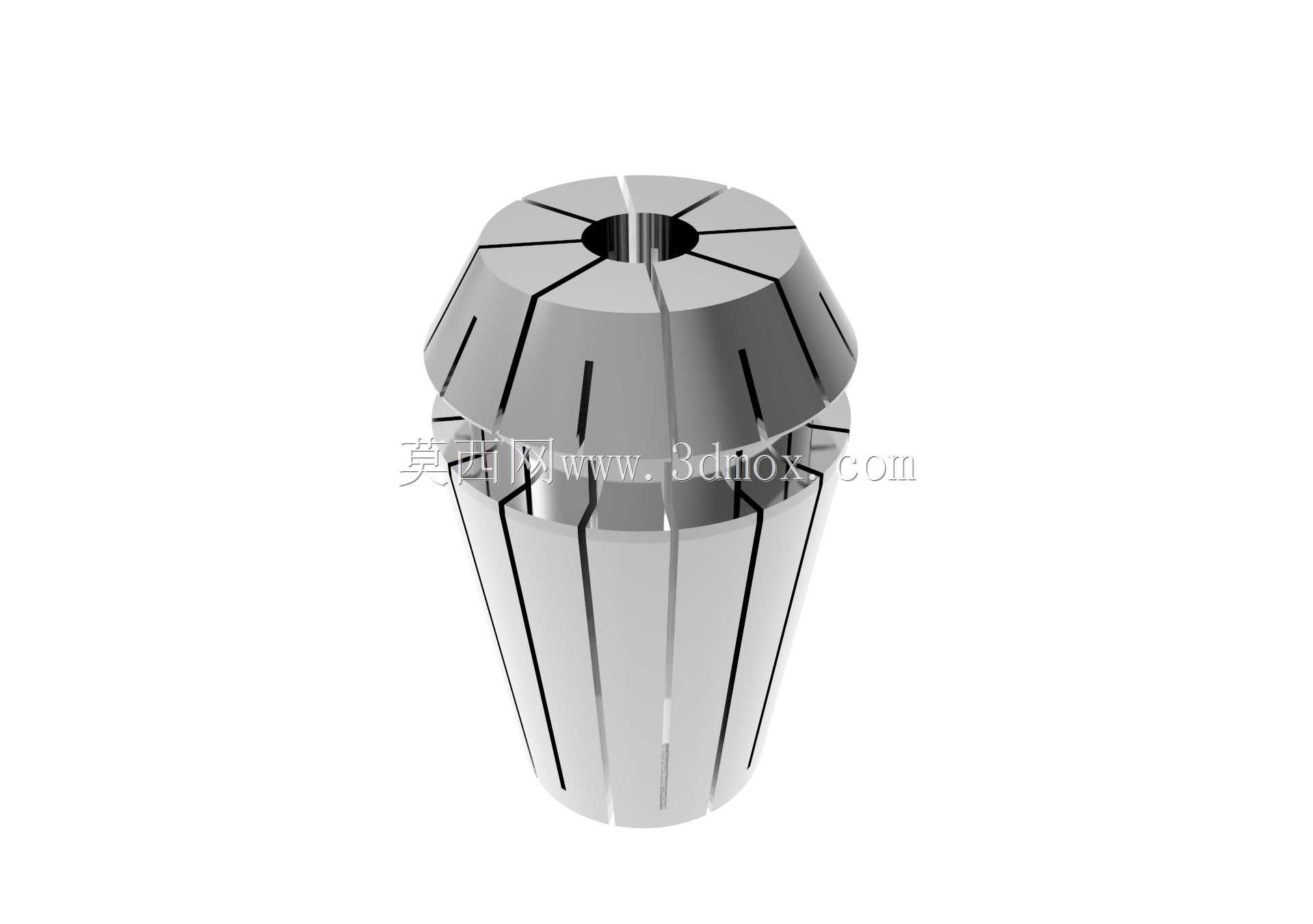

　　这套弹性筒夹结构在数控车床、加工中心、铣床以及各类回转类工装里承担刀具与棒料的定心夹持任务，属于机床主轴端最常见的精密夹紧元件。外形采用上宽下窄的锥面配合形态，上端外锥与主轴锁紧螺母的内锥面贴合，下端沿轴向开出多条均匀分布的通槽，槽缝将筒壁分割成若干独立弹性瓣，当螺母轴向压紧时，锥面产生径向收缩力，迫使各瓣同步向内收拢，从而抱紧中心孔内的钻头、铣刀、丝锥或者圆柱形棒料。

　　从实际加工场景看，筒夹的核心价值在于高同轴度与均匀夹持力。普通三爪卡盘装夹细长刀具时容易出现跳动偏大、受力不均的问题，而弹性筒夹依靠整周锥面同步收缩，夹持接触面积大，夹紧后刀具回转中心与主轴轴线重合度高，高速铣削、深孔钻削时振刀明显减轻，加工表面质量和尺寸稳定性都更容易控制。在CA6140这类普通车床改造数控刀架、或者排刀式小车床上配套使用时，筒夹还能缩短换料辅助时间，棒料插入后一次锁紧即可完成定位，适合小直径轴类、销类、接头类零件的批量车削。

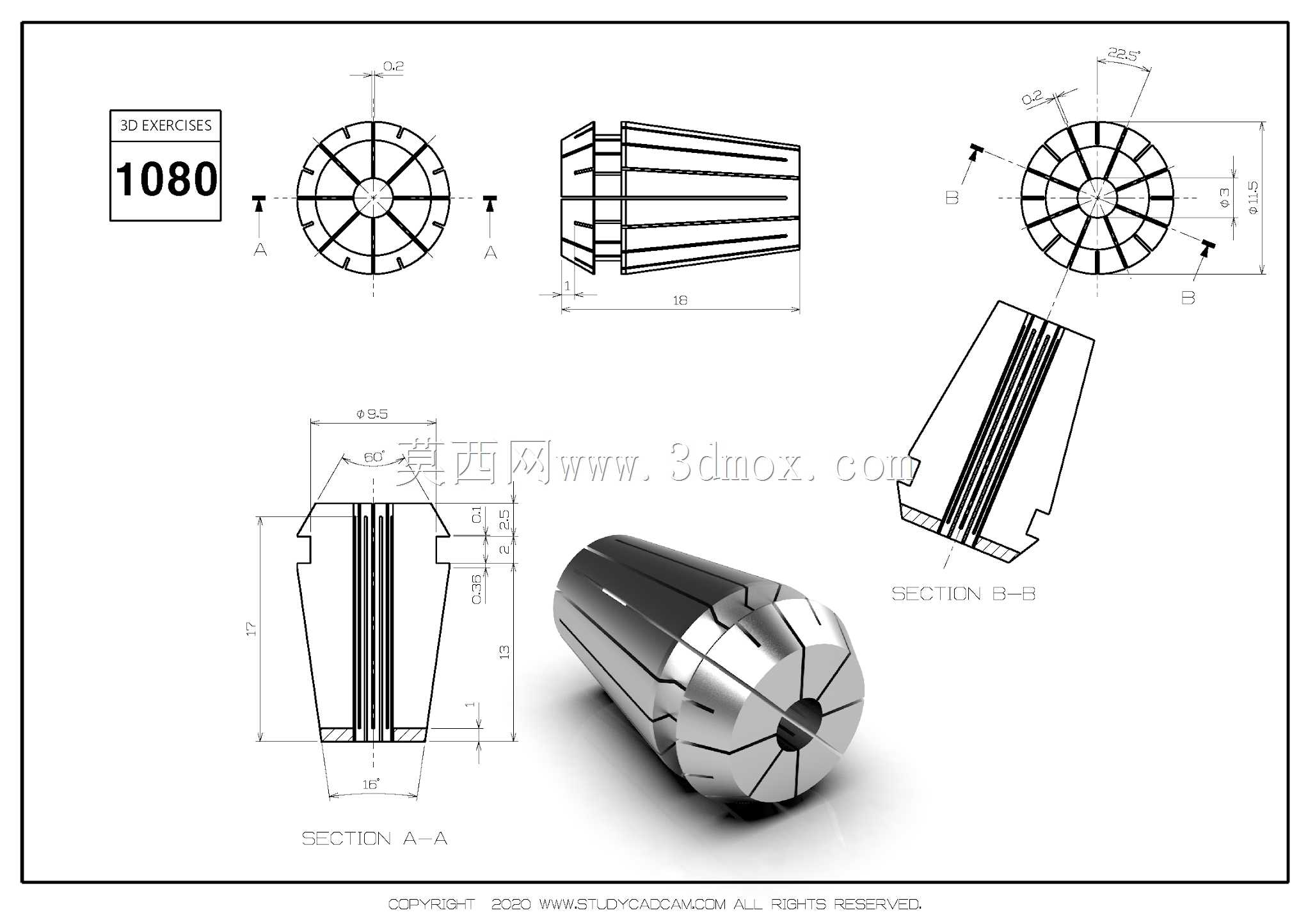

　　建模时需要重点处理几处配合边界：外锥面的锥度通常采用标准ER系列角度，锥面母线直线度直接决定收缩时的贴合状态，若锥面建模出现折线或者圆角错位，装配后会出现局部点接触，夹紧力传递不均；轴向开槽的数量、槽宽与槽底过渡圆角要相互匹配，槽数越多单瓣弹性越柔和，夹持小直径刀具时贴合更充分，但槽底应力集中也更明显，因此槽根处必须保留合理圆角，避免反复胀缩后产生疲劳裂纹。中心内孔按夹持规格设计成圆柱通孔，孔径与被夹持工件名义尺寸保持小间隙配合，收缩量由锥面轴向行程决定，建模时可通过装配仿真模拟螺母旋入过程，观察各弹性瓣的径向变形量是否落在材料弹性极限范围内。

　　上端面保留的环形端面用于承受螺母轴向压力，下端外圆在自由状态下与锥座形成微小间隙，保证未锁紧时筒夹可以顺利取换。整体外形没有多余突出结构，最大外径受主轴锥座内腔限制，总长度需匹配锁紧螺母的旋合行程，安装后筒夹上端面不超出螺母端面，下端不与主轴内孔台阶发生干涉。材料一般选用弹簧钢，热处理后具备较高弹性极限与耐磨性，内孔表面还可做精磨处理，提升夹持摩擦力并防止工件打滑。结构设计上兼顾了定心精度、夹紧行程与重复装夹效率，是金属切削设备上不可或缺的基础夹持部件。
