工业旋转轴角位置反馈编码器结构

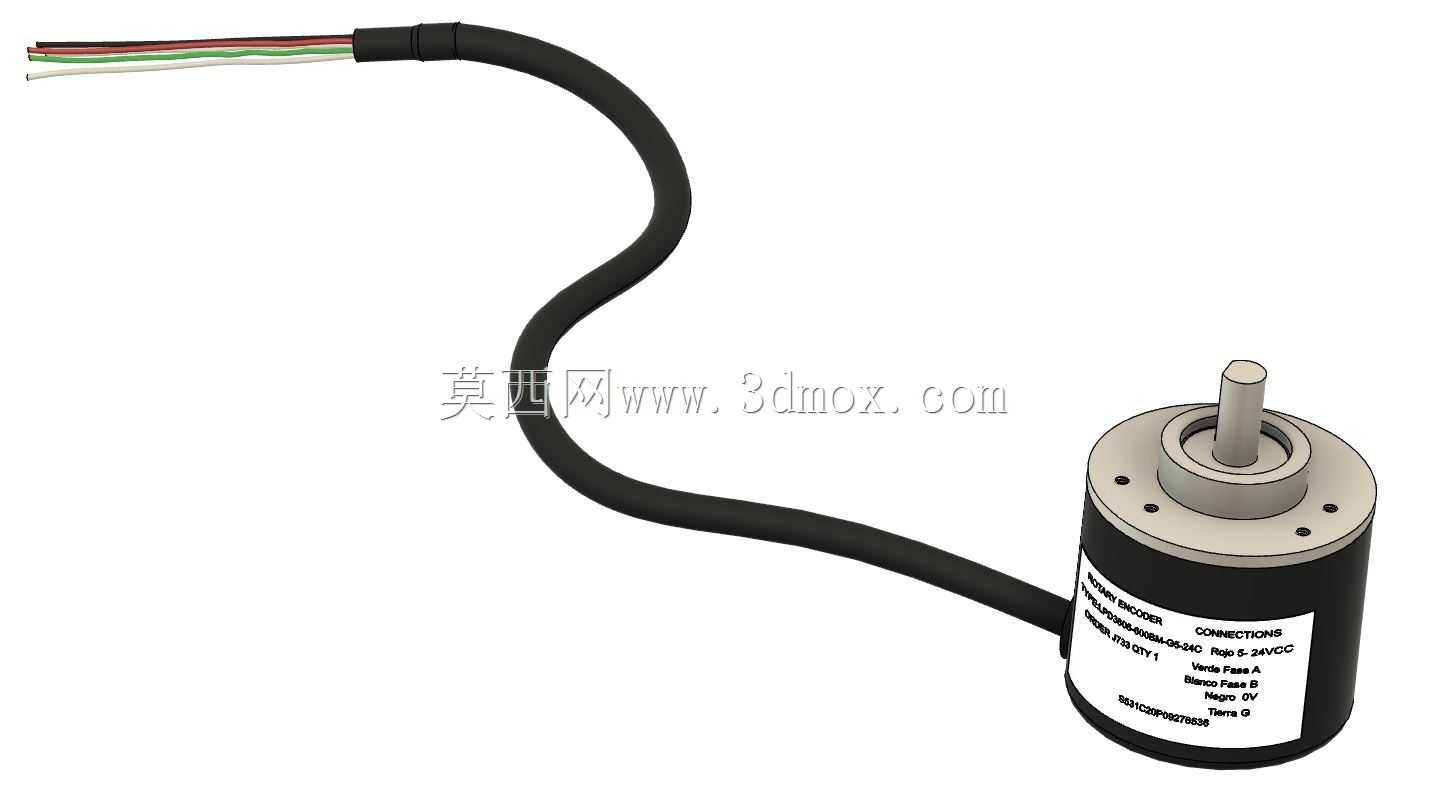

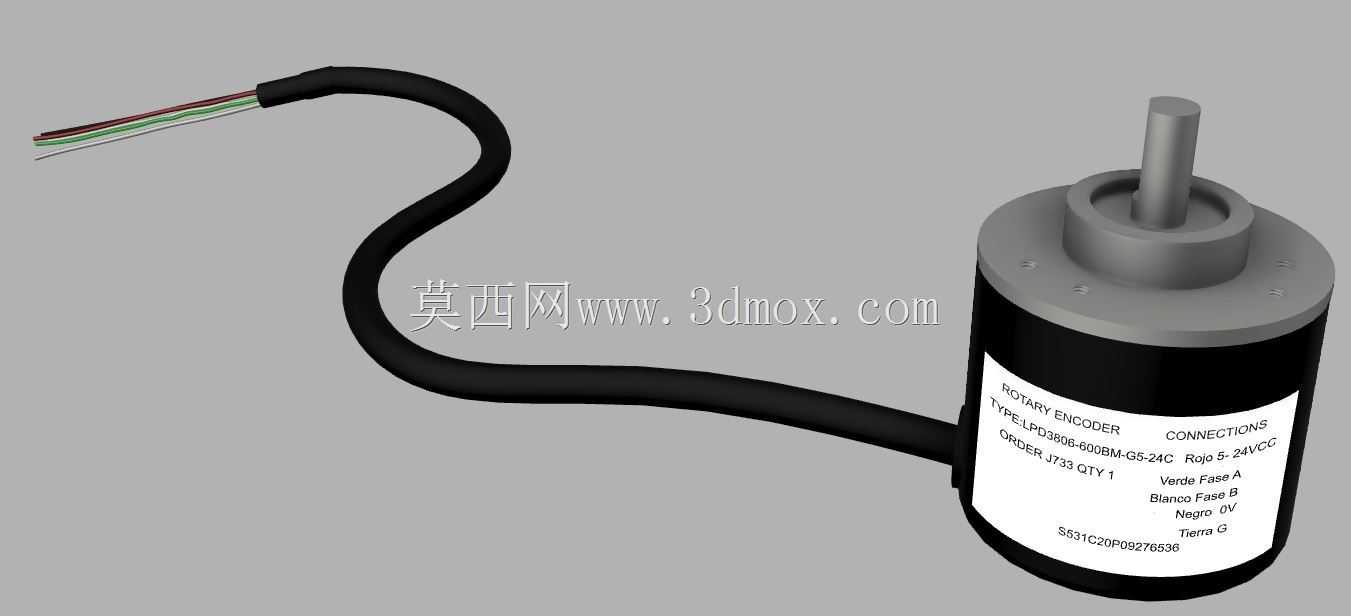

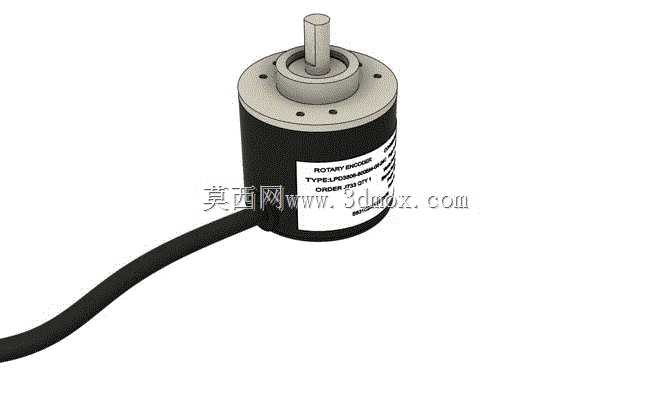

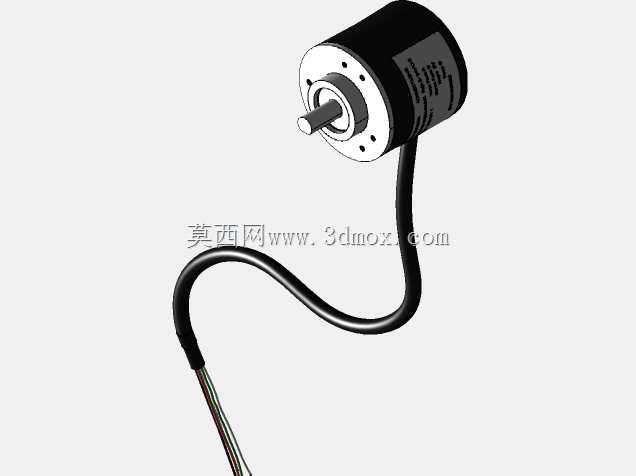

　　这款旋转编码器的三维结构围绕小型自动化设备的轴端检测需求搭建，整体采用圆柱式封闭壳体布局，前端伸出实心检测轴，侧部引出柔性信号线缆，壳体端面预留多组安装固定孔位，可直接适配机床进给机构、输送线辊筒、数控转台、小型机械手关节等需要采集转轴角位移与转速的工况场景。实际产线部署中，这类部件常安装在驱动电机尾轴、传动丝杠端部或者回转工作台侧端，将转轴的机械转动量转化为脉冲计数信号，为控制系统提供位置闭环、转速校核、原点回归的基础反馈数据，在定长送料、分度回转、同步追踪这类动作逻辑里承担核心感知作用。建模过程中优先还原了装配层级的配合关系：顶部伸出轴与端盖轴承位保留同轴装配间隙，轴端做扁位处理，可通过联轴器或者紧定螺钉与被测转轴实现扭矩传递，

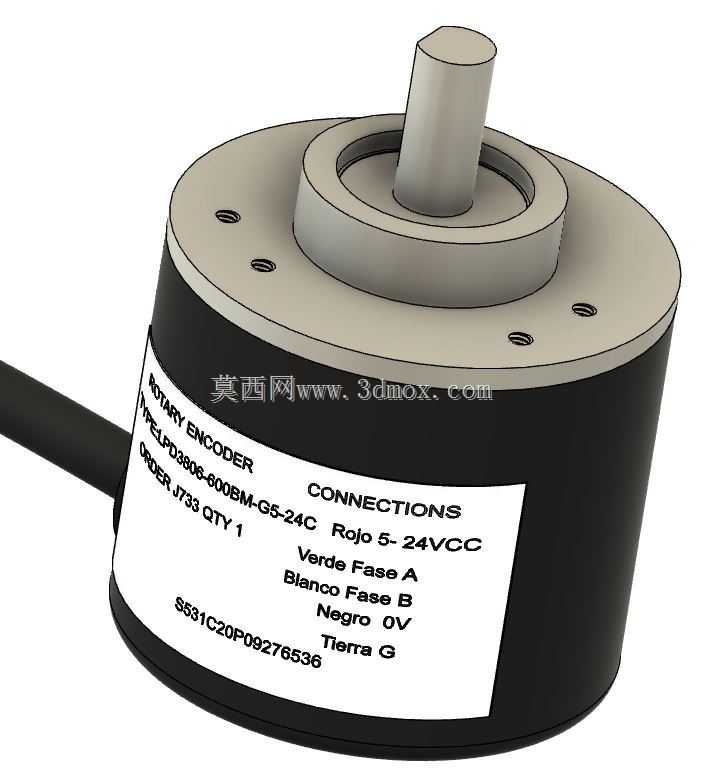

　　避免传动打滑造成计数偏差；上端法兰面均匀分布沉头安装孔，孔位圆周排布符合常规小型编码器的安装孔距习惯，现场安装时既可以通过配套支架悬空固定，也能直接贴合设备立板锁附，壳体外径控制在紧凑区间，不会占用过多机构侧边空间，适配狭小机柜内部的排布要求。外壳主体做分段式结构设计，上段金属端盖与下段圆柱筒体配合形成密封腔体，内部可容纳码盘、光电收发组件与信号处理电路板，侧部出线位置做线缆防折过渡，线缆自然弯曲预留摆动余量，避免设备运行振动拉扯接线端造成信号中断。筒体侧面预留标识张贴平面，可标注接线线序、脉冲分辨率等运维识别信息。从安装边界来看，轴向总高度从轴端顶面到筒体底部留出足够避让空间，径向轮廓无外凸凸起结构，

　　周边布局传动件时只需预留接线插拔与扳手锁付螺丝的操作空间即可；输出轴的直径、伸出长度与常规弹性联轴器的夹持范围匹配，工程师在做机构选型时可直接将该模型导入装配体，核对轴系对中精度、安装支架孔位以及线缆走线路径，提前规避轴系干涉、安装孔位错位、接线弯折半径不足等装配问题。结构细节上，端盖处的轴承限位台阶、壳体内侧的电路板支撑筋、出线口的密封压装位都做了实体还原，能够清晰呈现编码器从外部安装到内部腔体容纳的完整设计逻辑，方便设计人员参考其布局方式完成自研检测部件的结构优化，也可作为自动化设备三维库中标准传感元件直接调用，在设备总图排布时快速完成检测点位的布局校核。
