路特斯K20变速箱换挡曲柄改进结构

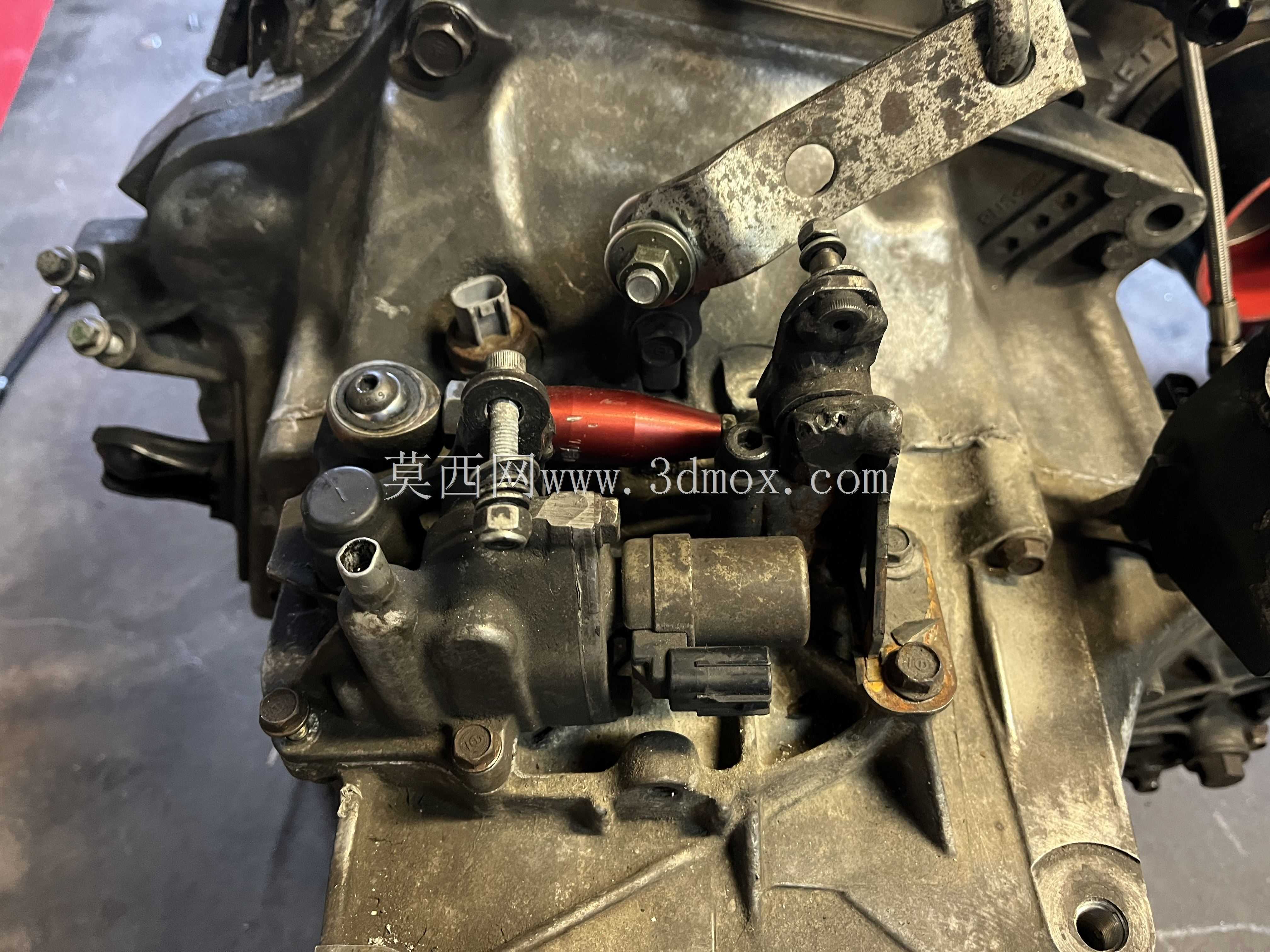

　　该结构围绕手动变速器外部换挡操纵机构展开，核心对象是替换原厂衬套式换挡臂的改进型曲柄，并集成608轴承作为回转支承。实际装车场景集中在横置前驱动力总成的变速器壳体外侧，驾驶员通过换挡拉索或连杆将选挡、换挡动作传递到壳体上的摇臂轴，曲柄再把输入端的摆动转换为内部换挡拨叉轴所需的行程。原厂机构在长期使用后容易出现衬套磨损、间隙放大、挡位吸入感下降等问题，尤其在改装动力总成或频繁激烈驾驶时，摇臂连接处的旷量会直接影响换挡准确性。

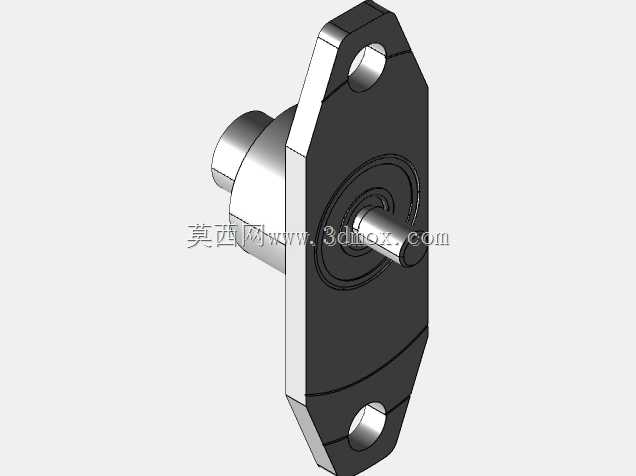

　　设计思路并不是单纯复制原车外形，而是重新处理杠杆比例和铰接关系。曲柄输入端、回转中心和输出端之间的力臂长度经过调整，使拉索推动相同位移时，内部换挡轴获得更合适的转角；同时通过研磨和修配变速器侧行程边界，压缩无效空程，让挡位切换更直接。铰接位置采用轴承替代普通衬套，径向间隙更小，转动阻力也更稳定，能够减少橡胶或塑料衬套受温度、油污、老化带来的迟滞。附件区域使用长焊接套筒和螺栓进行加固，使载荷不再集中在单薄的钣金耳片上，而是通过套筒、螺栓和支架形成更明确的传力路径。

　　从外形尺寸与安装边界看，该部件必须避让变速器壳体上的传感器、线束插头、通气装置、拉索固定点以及附近发动机舱构件。曲柄旋转扫掠范围需要在三维环境中逐档检查，不能在极限选挡位置与壳体凸台、油管或线束干涉。轴承孔、摇臂轴连接孔和拉索球头孔的同轴度、孔距决定了装配后是否卡滞；长套筒的外径和长度也要兼顾扳手空间，保证螺栓能够按规定力矩拧紧。建模时应保留壳体周边参考件，重点核对曲柄在选挡、换挡两个方向复合运动中的最小间隙。

　　该类结构适用于变速器操纵系统改装、专用车辆换挡机构优化以及教学样机验证。工程处理上，需要同时关注杠杆比、轴承配合、螺栓预紧、焊接套筒定位和防尘防污。轴承承担回转后，曲柄自身的刚性更加重要，板件厚度、折弯形态和加强区域应能承受反复换挡冲击；连接螺栓则要防止松脱，避免微小相对运动造成孔位磨损失效。整体方案把换挡手感、结构耐久和舱内布置约束放在同一装配模型中校核，便于后续加工、焊接和实车安装。
