移动式辊轴分切输送一体机结构设计

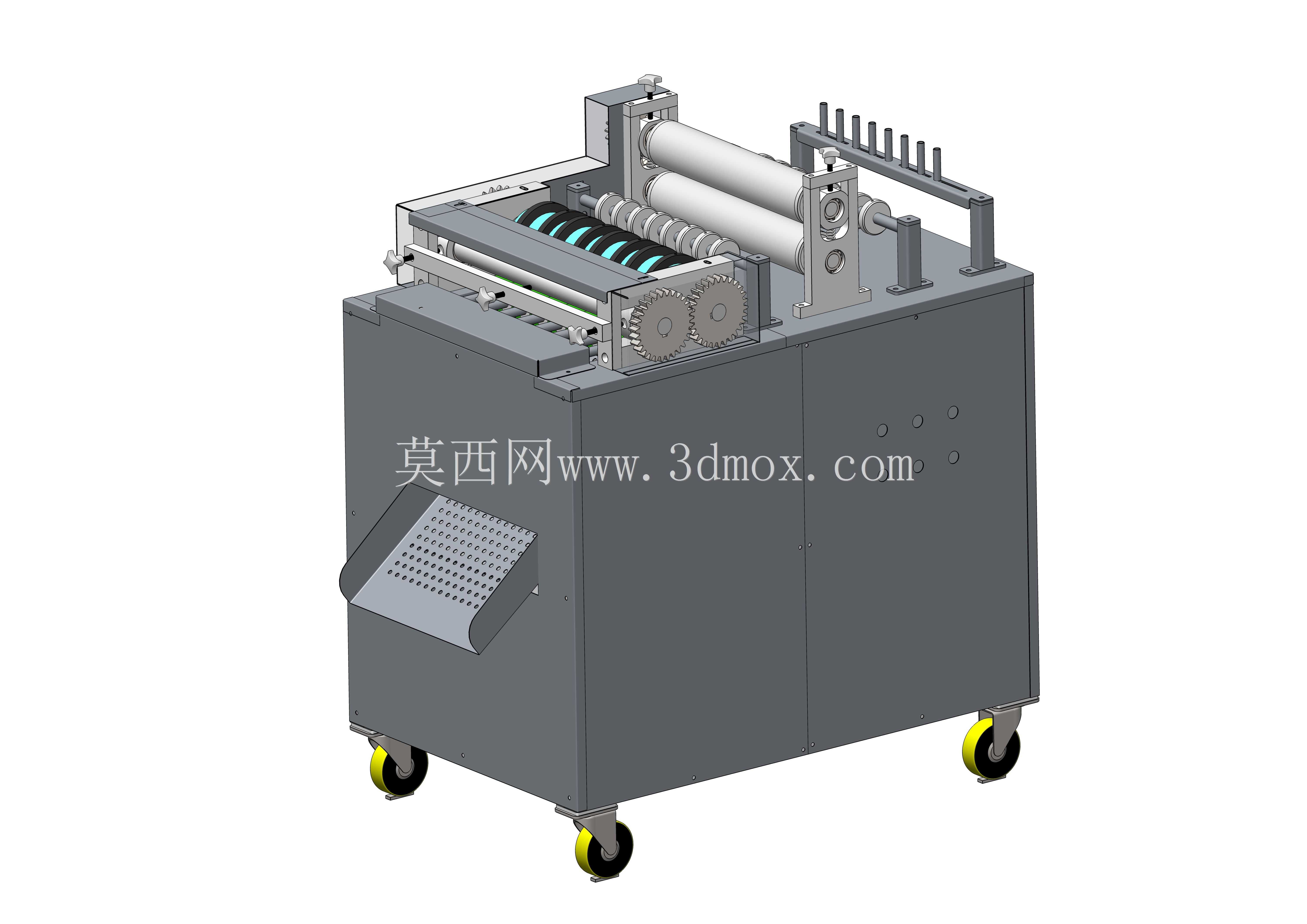

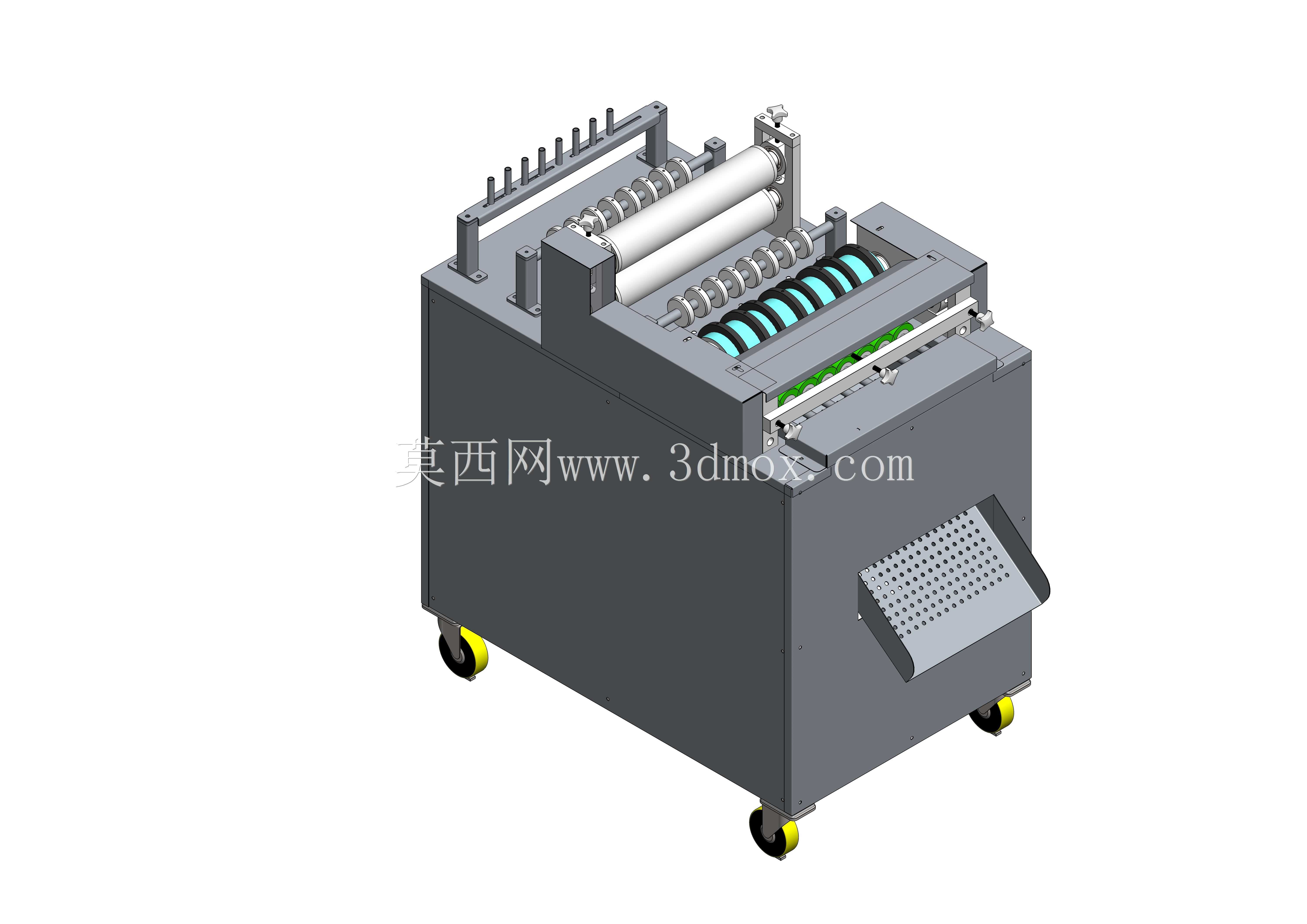

　　该设备整体采用箱式机架承载布局，底部配置四只带刹车万向脚轮，可在食品加工、轻工辅料分切、软质卷材预处理车间内灵活转线，无需预埋固定地脚，适配多工位小批量柔性生产的场地切换需求。设备上部集成平行排布的多组牵引辊与分切刀轴，进料端设置可调式导向挡边，卷材或片状待加工物料从后侧送入后，先经上下包覆胶辊完成恒张力牵引，避免软质物料走偏、起皱，随后进入等距排布的圆盘分切工位，可将宽幅片材一次性分切为多条等宽窄条，分切完成的物料顺着前部倾斜导料滑板输出，直接落入周转料盒或对接下游收集工位。机架内部预留电气与动力元件安装空腔，侧板开设通风散热孔，前部倾斜出料板采用冲孔网板结构，既减轻整机自重，也可在输送过程中漏除分切产生的细碎碎屑，

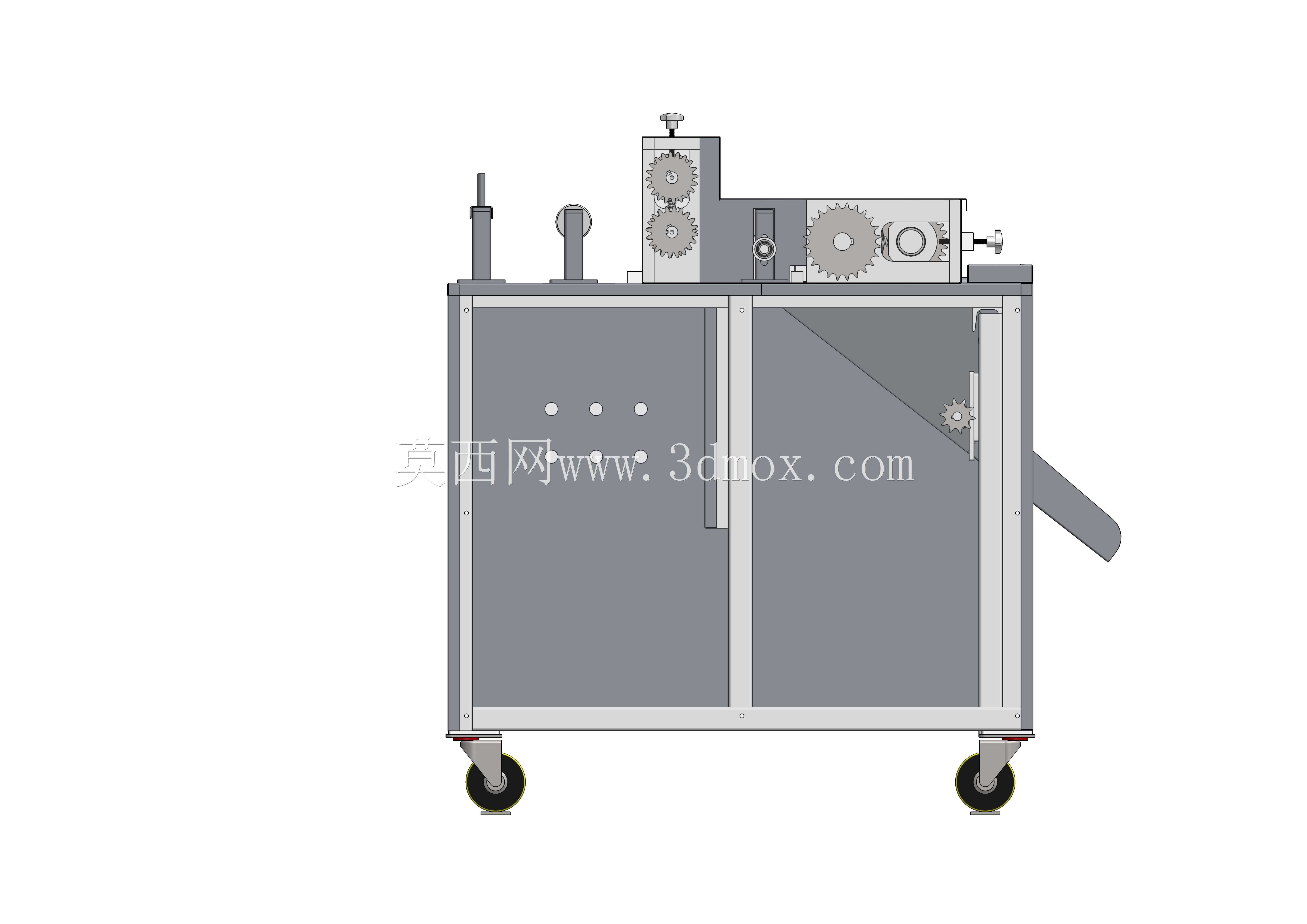

　　保持作业面整洁。上部辊组两端采用可调轴承座支撑，运维人员可通过调整轴承座压紧量改变牵引辊间隙，适配不同厚度的软质物料，从薄型包装膜、食品面片到柔性泡棉片材均可兼容。刀轴上方排布多组调节旋钮与定位柱，可根据生产需求快速调整分切间距，更换不同规格刀片即可适配不同分切宽度要求，无需整体拆解辊系。整机外形紧凑，长宽高边界控制在小型车间通道允许范围内，脚轮支撑高度预留了地面清扫空间，设备就位后锁死脚轮即可保证辊轴运转时的整机稳定性。建模过程中完整还原了机架钣金折弯结构、辊筒装配层级、刀盘卡位结构、脚轮安装支座与导料板的折弯角度，各运动部件的装配间隙、紧固件安装位置均按实际装配关系搭建，结构工程师可直接参考该布局完成非标分切设备的改型设计，

　　根据自身产线的物料幅宽、分切条数要求调整辊筒长度与刀轴数量，也可在此基础上追加自动计数、集料堆叠模块，延伸为全自动分切生产线单元。设备的管线走线可沿机架内侧预设的线槽布置，外部无突兀突出构件，车间日常清洁、辊面擦拭与刀片更换的操作空间均预留充足，符合轻工加工设备的安全防护与运维便利性要求。
