CA6140车床涡轮卡普林传动部件

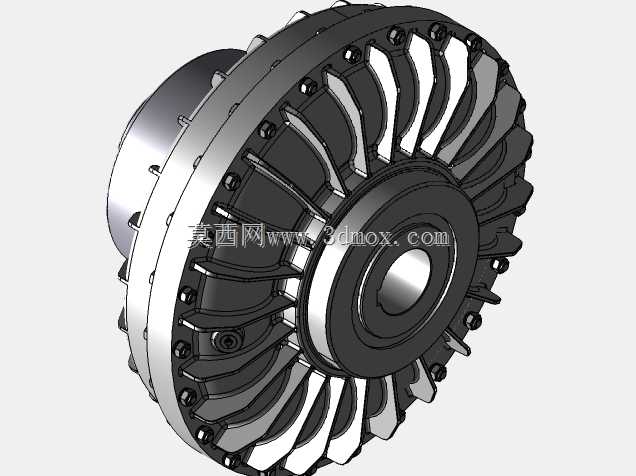

　　该三维结构对应CA6140普通车床主轴传动链中的涡轮卡普林组件，也就是液力耦合式传动缓冲部件，在整机动力传递路径中布置于主轴箱输出端与进给传动分支之间，承担动力柔性传递、过载缓冲、冲击载荷衰减的核心作用。从整机装配边界来看，该组件轴向总长度适配CA6140主轴箱侧壁预留的安装腔，输入端法兰与主轴箱输出轴段采用止口定位配合，止口直径与原机床输出轴轴颈公差带匹配，周向布置的紧固螺栓孔位完全对应原厂连接法兰的孔距，输出端带辐条式散热叶片的轮盘侧朝向主轴箱外侧开放空间，径向最大轮廓半径避开主轴箱内壁加强筋与周边润滑管路的排布位置，安装时无需额外改造箱体安装面即可完成原位替换。

　　结构设计上，组件分为输入连接毂、中间涡轮传力腔、输出辐条轮盘三个核心区段：输入侧的圆柱毂部加工有同轴定位孔与键槽，用于和动力输入轴实现周向扭矩锁止，毂部端面预留密封槽，可嵌入耐油橡胶密封圈防止腔体内传动液泄漏；中间环形腔体内置涡轮传力结构，通过流体动压实现输入与输出端的非刚性扭矩传递，当车床进行重载切削、卡盘突然受撞或者进给负载瞬间超限的时候，腔体内流体的滑差特性可以吸收冲击峰值，避免硬连接状态下齿轮打齿、主轴扭转变形或者传动销断裂的故障；输出侧的轮盘外缘均匀排布弧形辐条式叶片，一方面作为腔体的外散热筋，把传动液工作过程中产生的热量通过旋转带动的气流快速散出，维持腔体内油温在合理区间，避免长时间重载下油液黏度下降导致传力效率衰减，另一方面辐条之间的镂空结构大幅降低了轮盘自身的转动惯量，主轴启停、正反转切换时的附加动载荷更小，传动响应更平顺。

　　实际车间使用场景中，这类部件多用于老旧CA6140车床的传动系统改造或者备件替换：原机床采用刚性联轴器直连传动时，粗加工大余量钢件、强力车削螺纹工序中突发的闷车冲击会直接作用于主轴箱齿轮组，长期运行后容易出现齿轮齿面崩落、主轴轴承点蚀的问题，换装该涡轮卡普林组件后，冲击载荷经过液力层缓冲，传动链内的硬接触零件寿命可明显提升，同时日常启停过程中皮带打滑、传动异响的情况也会减少。建模过程中完整还原了所有装配细节：周向分布的紧固螺栓、定位销、端面密封槽、辐条曲面过渡圆角、中心轴承配合孔的尺寸链都按照实际测绘参数构建，辐条与轮盘本体的交接处做了应力释放圆角，避免高速旋转时应力集中导致辐条根部开裂，中心孔的配合公差按照轴承外圈过渡配合设定，装配后输出轮盘可绕支撑轴承平稳回转，端面跳动量控制在车床主轴组件要求的精度范围内。
