多级工业汽轮机转子逆向结构

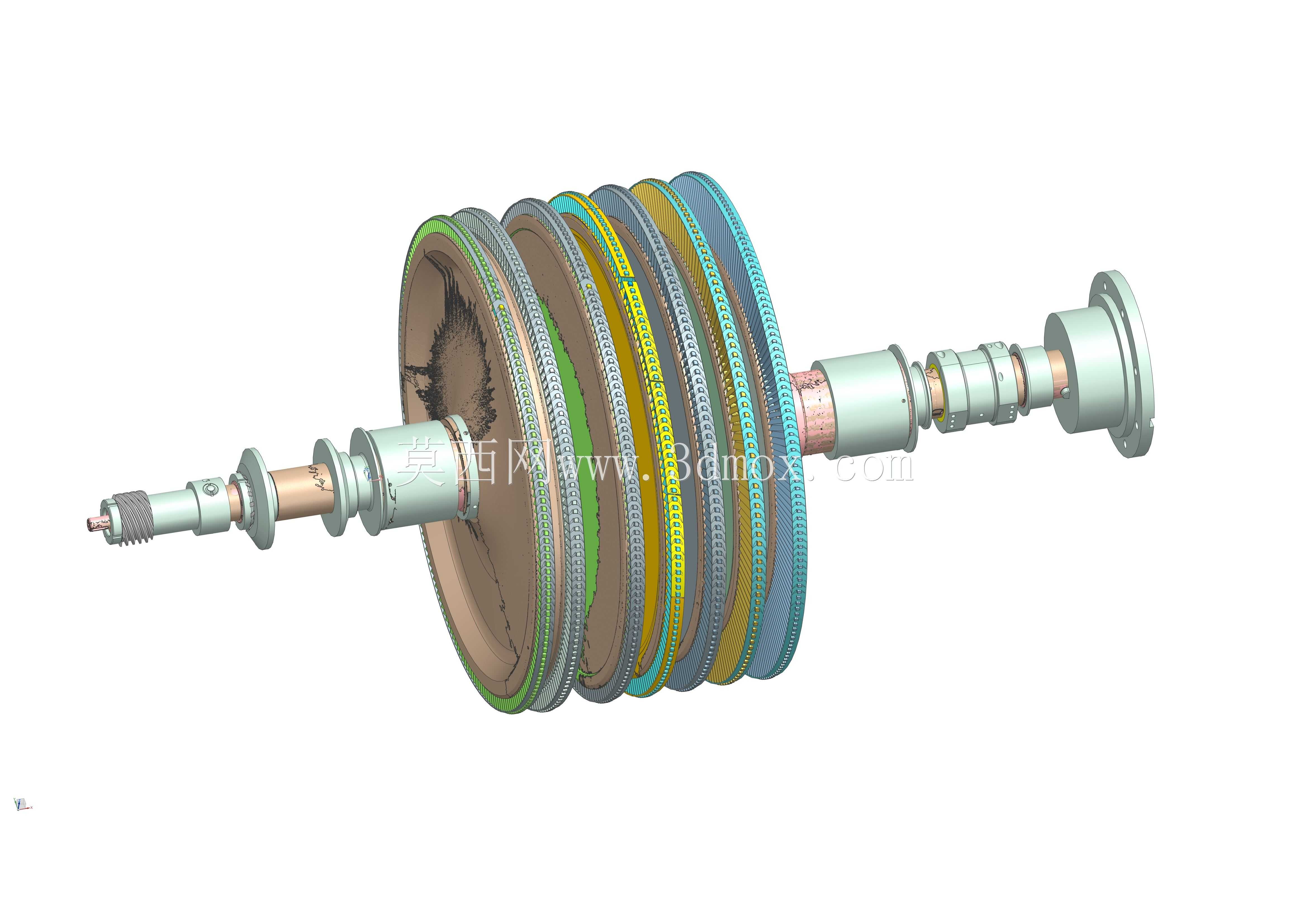

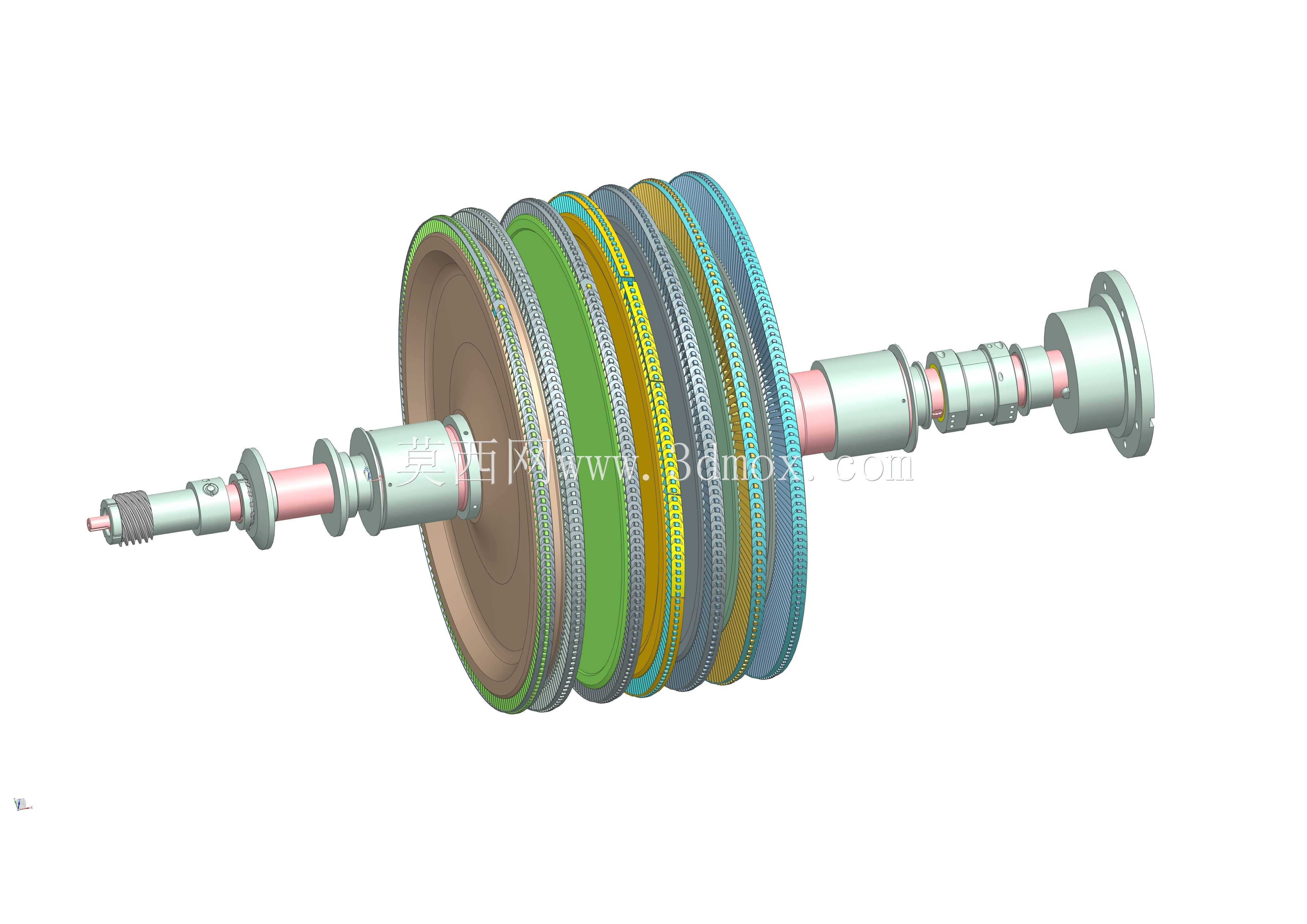

　　该结构围绕多级工业汽轮机的核心转子展开，完整呈现主轴、各级叶轮、动叶片、汽封段、轴套、推力盘及端部联轴器之间的装配关系，适用于蒸汽透平驱动、余热发电、石化流程能量回收以及大型旋转设备改造中的结构核对与方案沟通。转子作为汽轮机中直接承受高温蒸汽冲转并输出扭矩的部件，其外形虽为回转体，但真正影响运行可靠性的细节集中在轴向级间布置、叶根配合、轮盘厚度过渡、密封间隙和轴承跨距上。

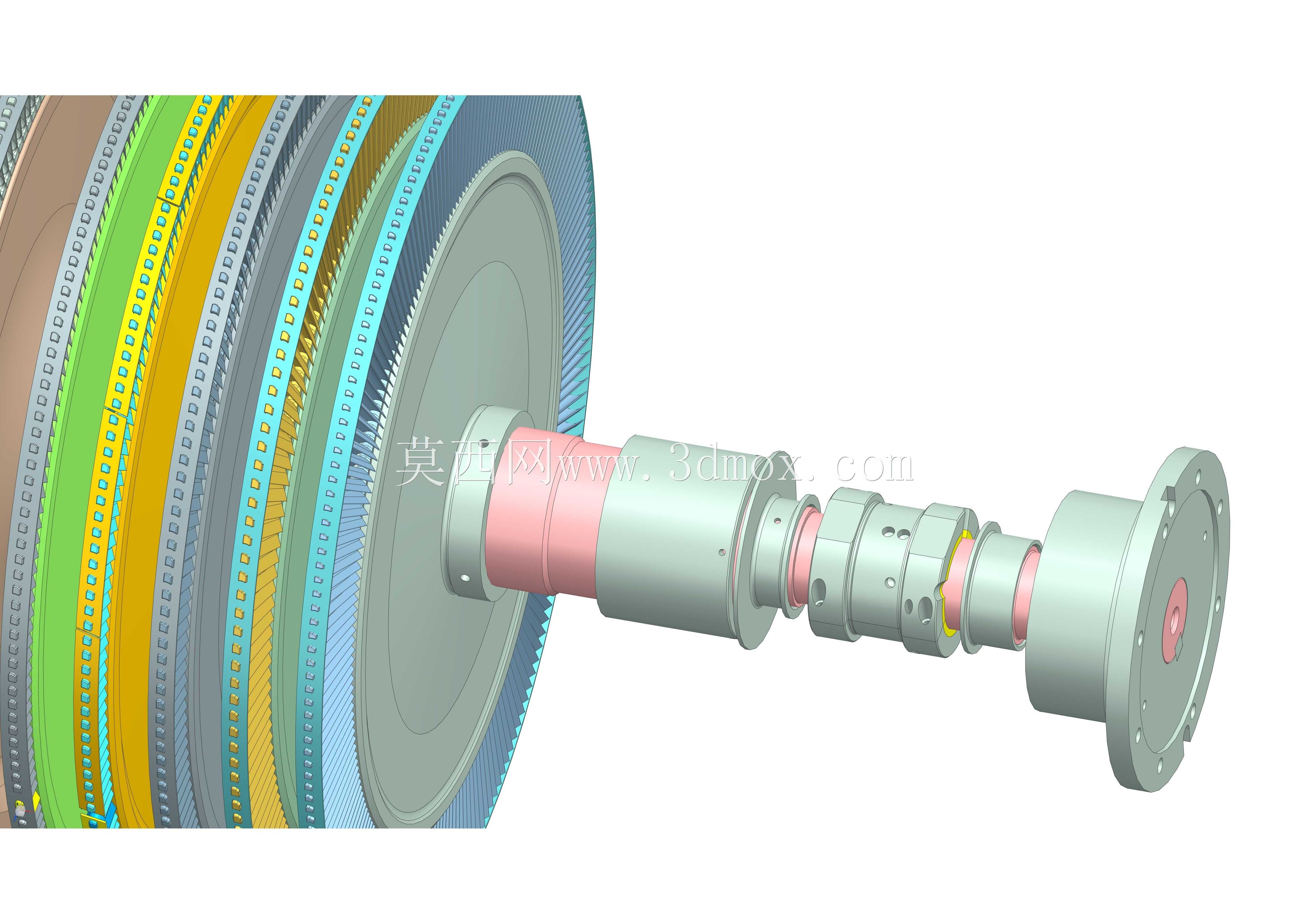

　　从实际用途看，蒸汽经喷嘴导向后逐级作用在动叶通道上，使轮盘和主轴产生旋转，端部联轴器再将扭矩传递给被驱动设备。模型中多组轮盘沿轴向串联，直径和叶高存在明显差异，反映出蒸汽在不同压力级中膨胀做功的过程。靠前级通常承受较高压差，轮盘和叶片结构更强调强度与刚度；后级蒸汽比容增大，叶片通流面积相应增加，因此叶高和轮缘结构也会随之变化。设计时不能只关注单级外形，而要把通流效率、转子动力学、热膨胀和装配顺序一起纳入判断。

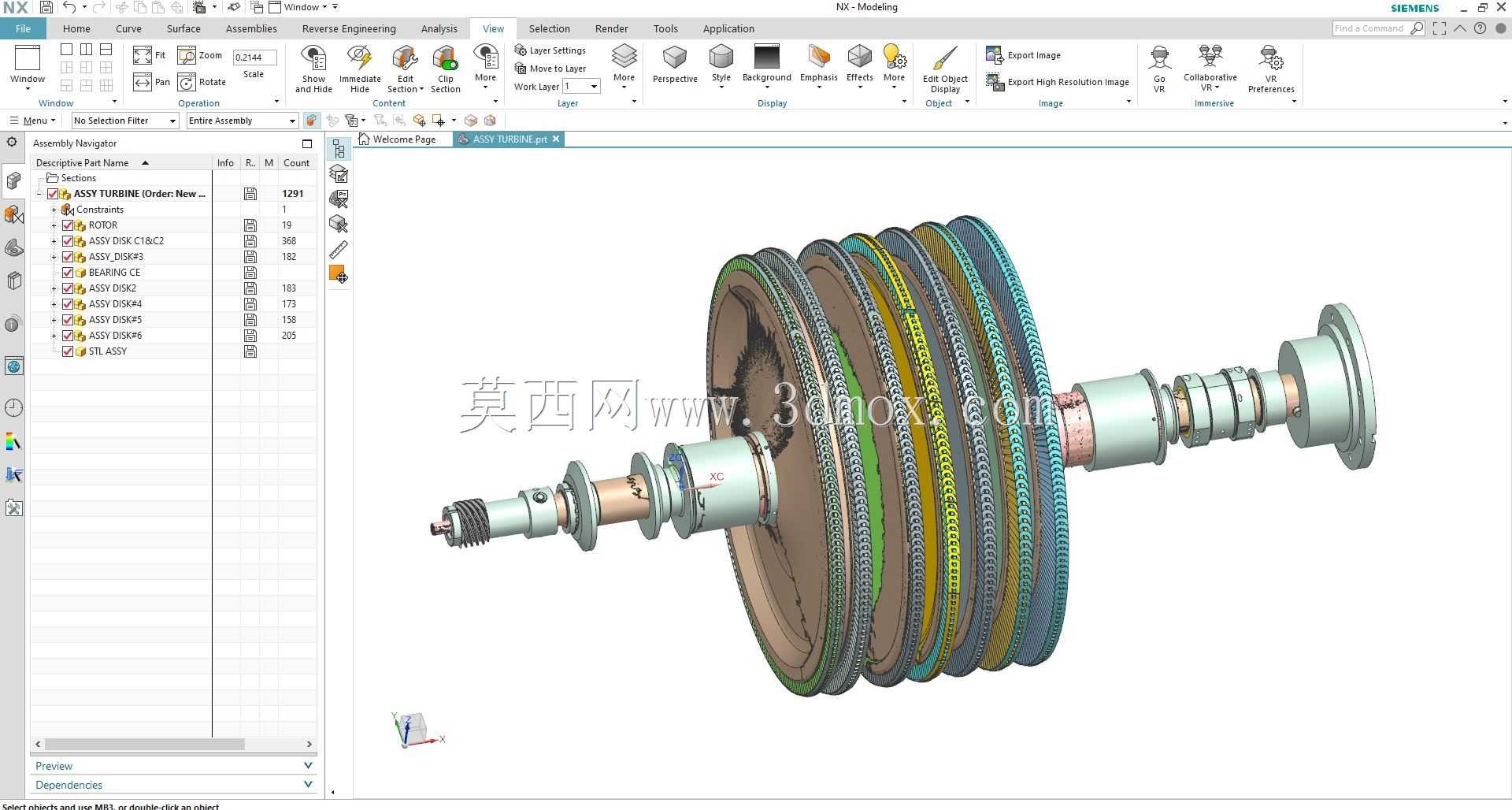

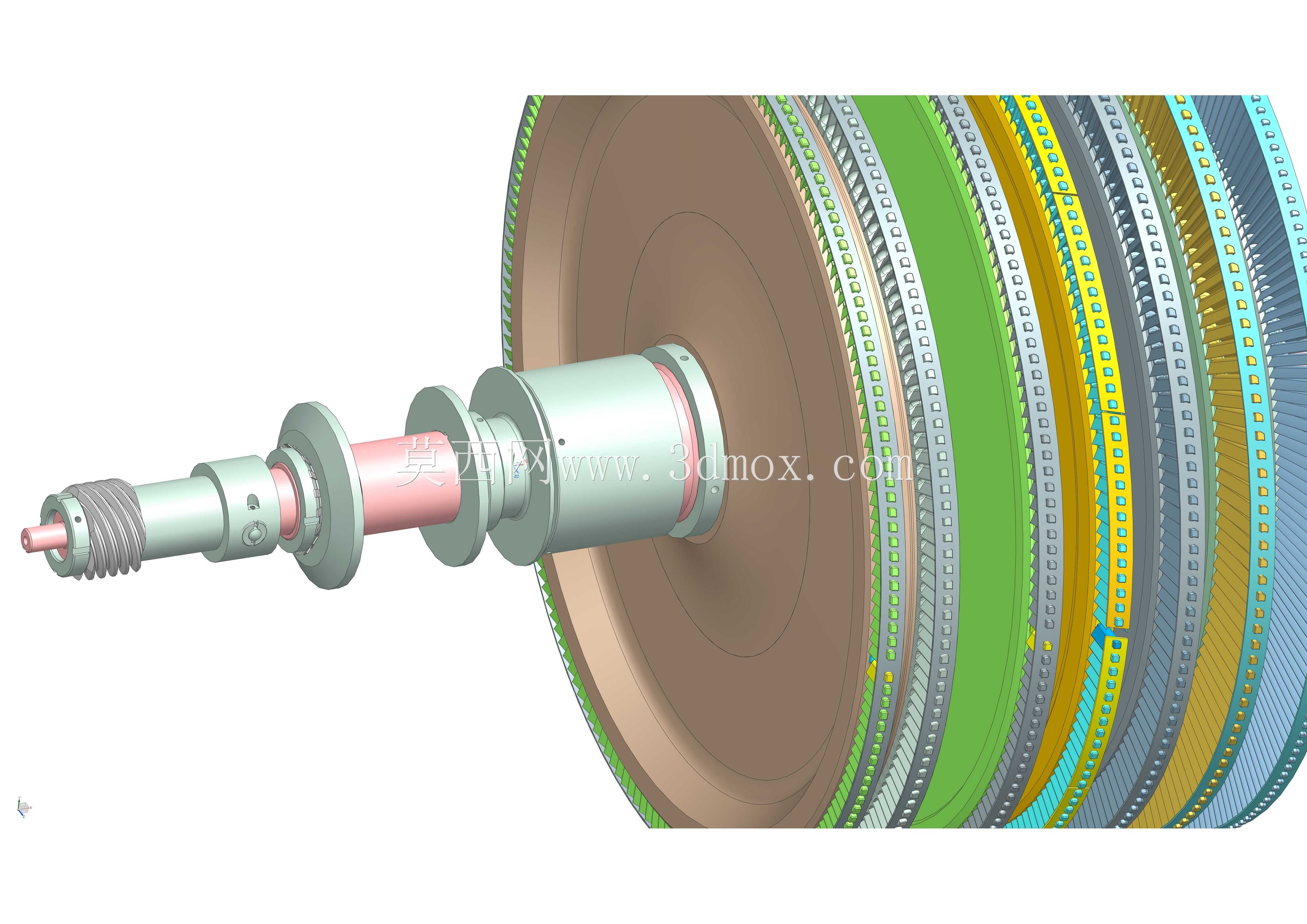

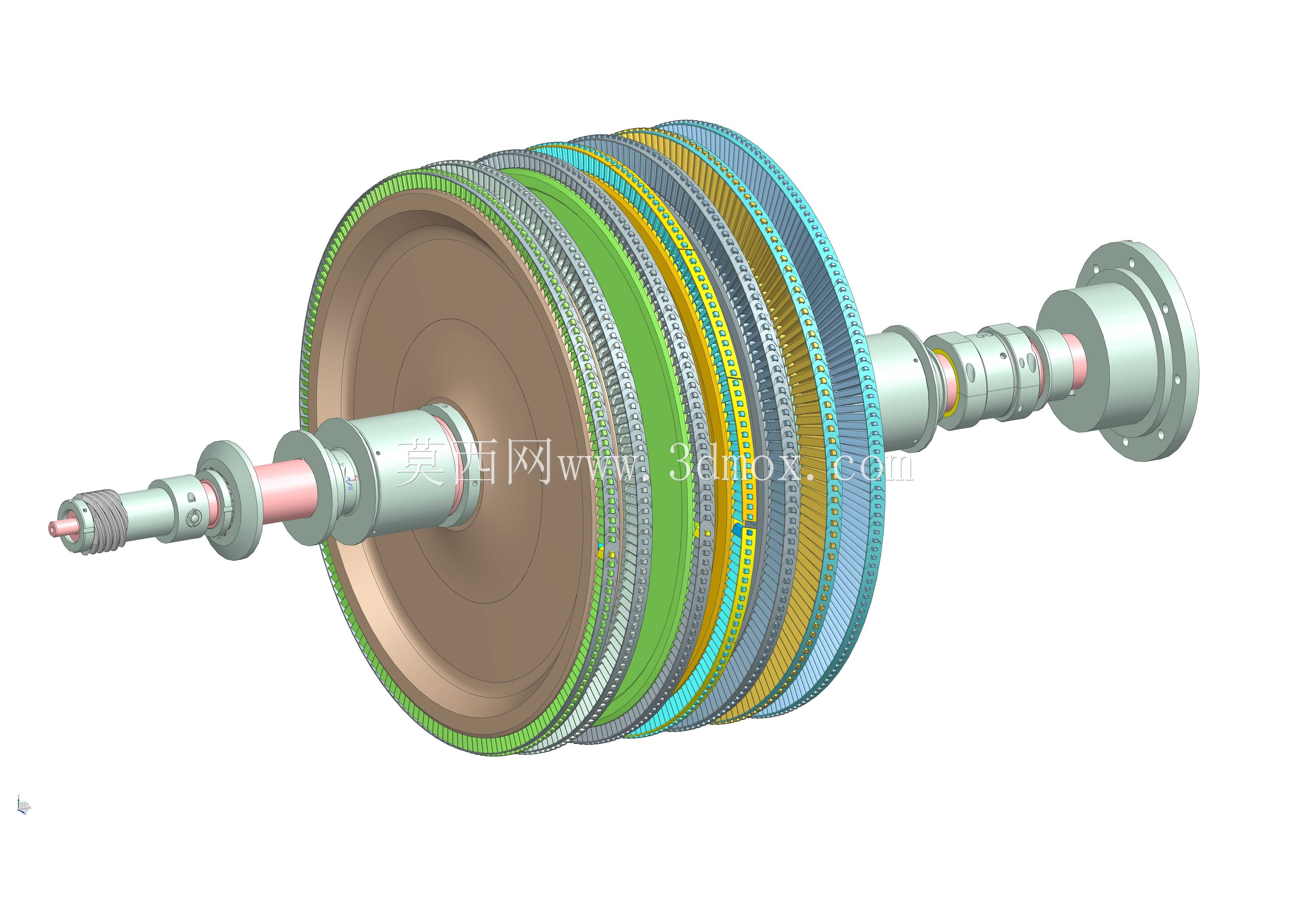

　　建模思路上，主轴采用阶梯轴形式，各段直径根据轴承、密封、叶轮定位和联轴器安装需求变化。轮盘与轴之间通过定位面、台阶、键或等效配合结构保持同轴关系，轴向锁紧段用于限制各级零件在启停和变工况下的窜动。叶片沿轮缘周向阵列，叶根区域与轮缘槽位形成承载配合，叶型部分则承担蒸汽能量转换。模型中不同颜色的环状结构便于区分级间密封、围带、垫片和锁紧件，也使装配层级更加清晰。

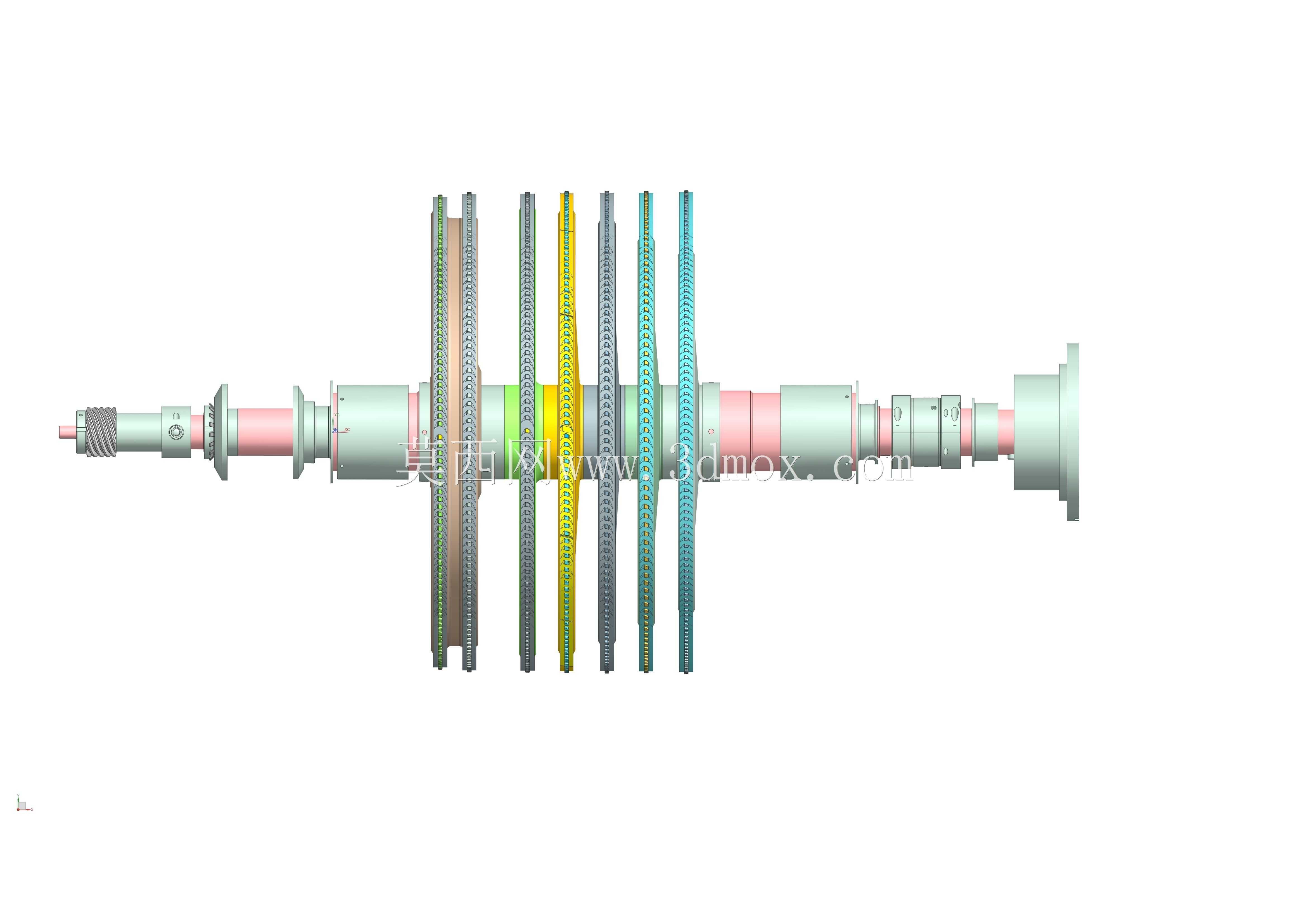

　　外形尺寸与安装边界方面，转子总长由通流级数、轴承位置、密封段和联轴器伸出长度共同决定。两端轴颈需要与径向轴承、推力轴承及油封区域匹配，联轴器端面则要校核与齿轮箱、发电机或压缩机侧的对中空间。现场布置时，除转子本体直径外，还应预留叶片顶部与汽缸静子之间的径向间隙、轴向热膨胀位移以及检修抽芯所需的直线空间。汽封齿与轴套之间的间隙过小容易碰磨，过大则会增加漏汽损失，因此在结构复核中需要同时考虑热态变形、振动幅值和制造公差。

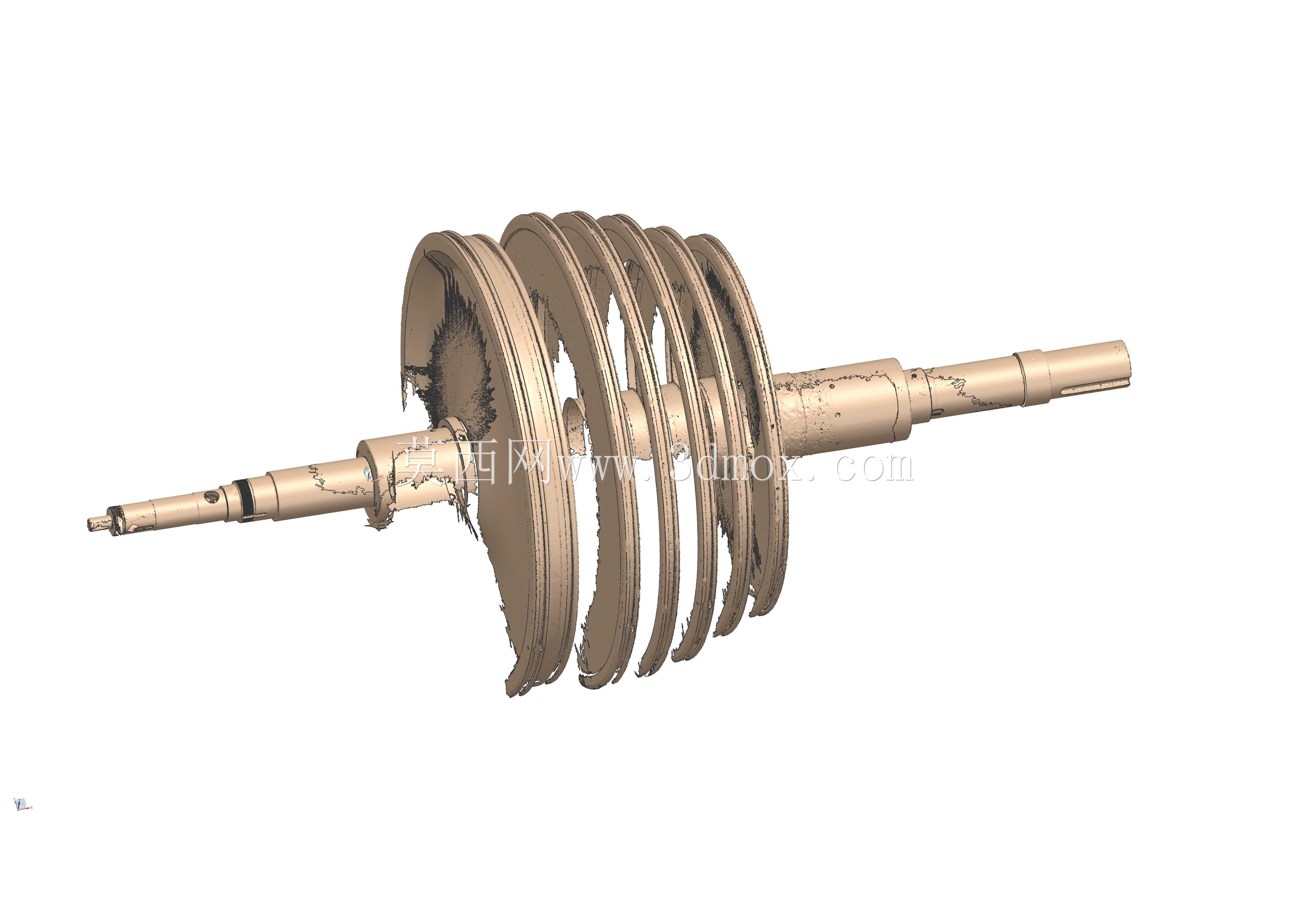

　　该逆向结构对旋转机械设计人员的价值在于，它把抽象的热力级序转化为可检查的实体装配关系。通过观察轮盘间距、叶片排布、轴径变化和密封位置，可以更直观地理解汽轮机转子从蒸汽输入到扭矩输出的完整传力路径，也可为类似透平设备的测绘、改型、干涉检查和维护培训提供结构参考。
