　　这款微型商用主机的三维建模工作，首先要从实际部署场景倒推结构边界：这类1升规格的迷你主机，核心使用场景覆盖桌面紧凑办公工位、显示器背挂安装、工业控制柜内嵌部署、自助终端内置算力单元、医疗设备旁侧控制终端，传统大塔式机箱无法适配狭小安装空间，建模时首先要严格还原整机超薄长方体的外形轮廓，机身长宽高比例贴合实际Micro系列的安装尺寸，预留背挂VESA支架的安装孔位边界，确保模型导入工位布局仿真时，能够准确校验设备和显示器支架、柜体内层板、桌面走线槽的干涉情况。

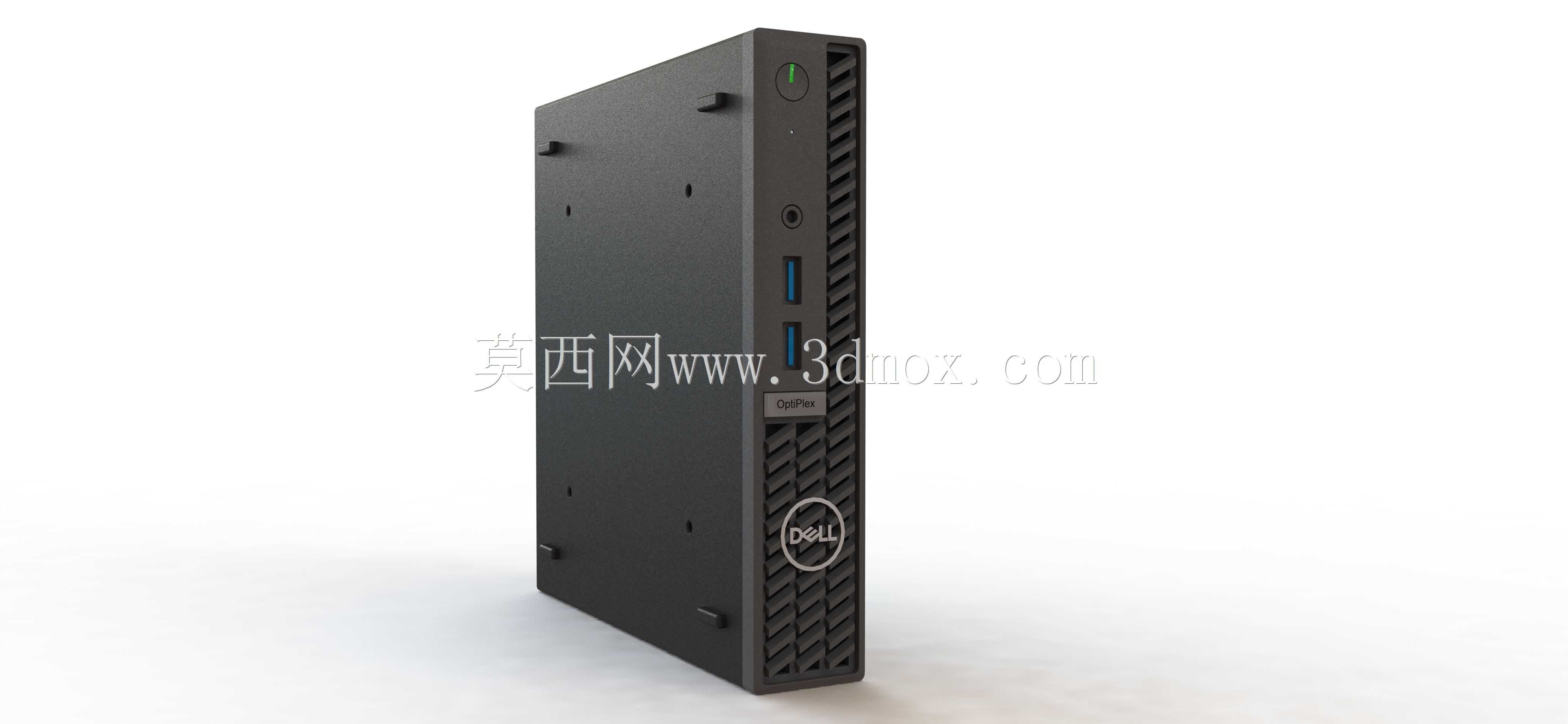

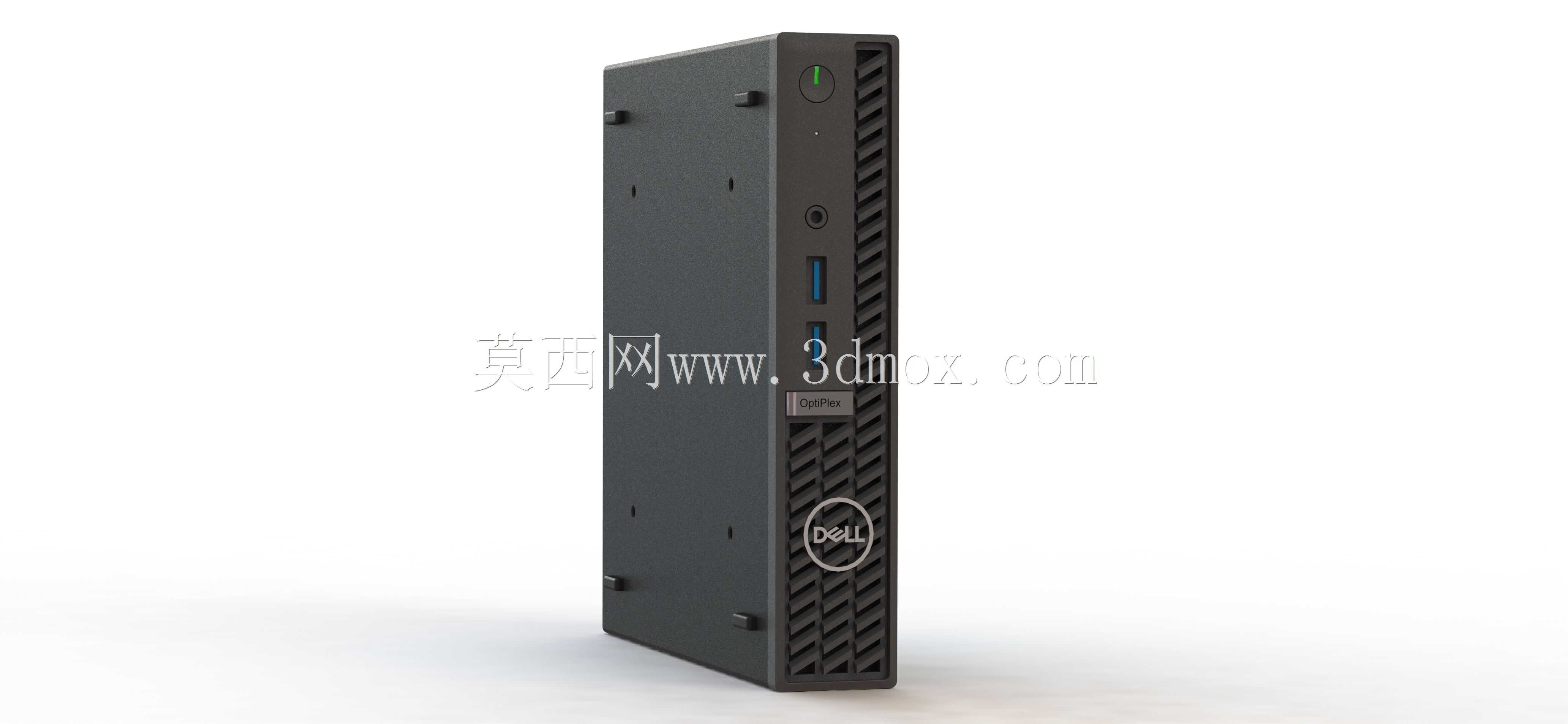

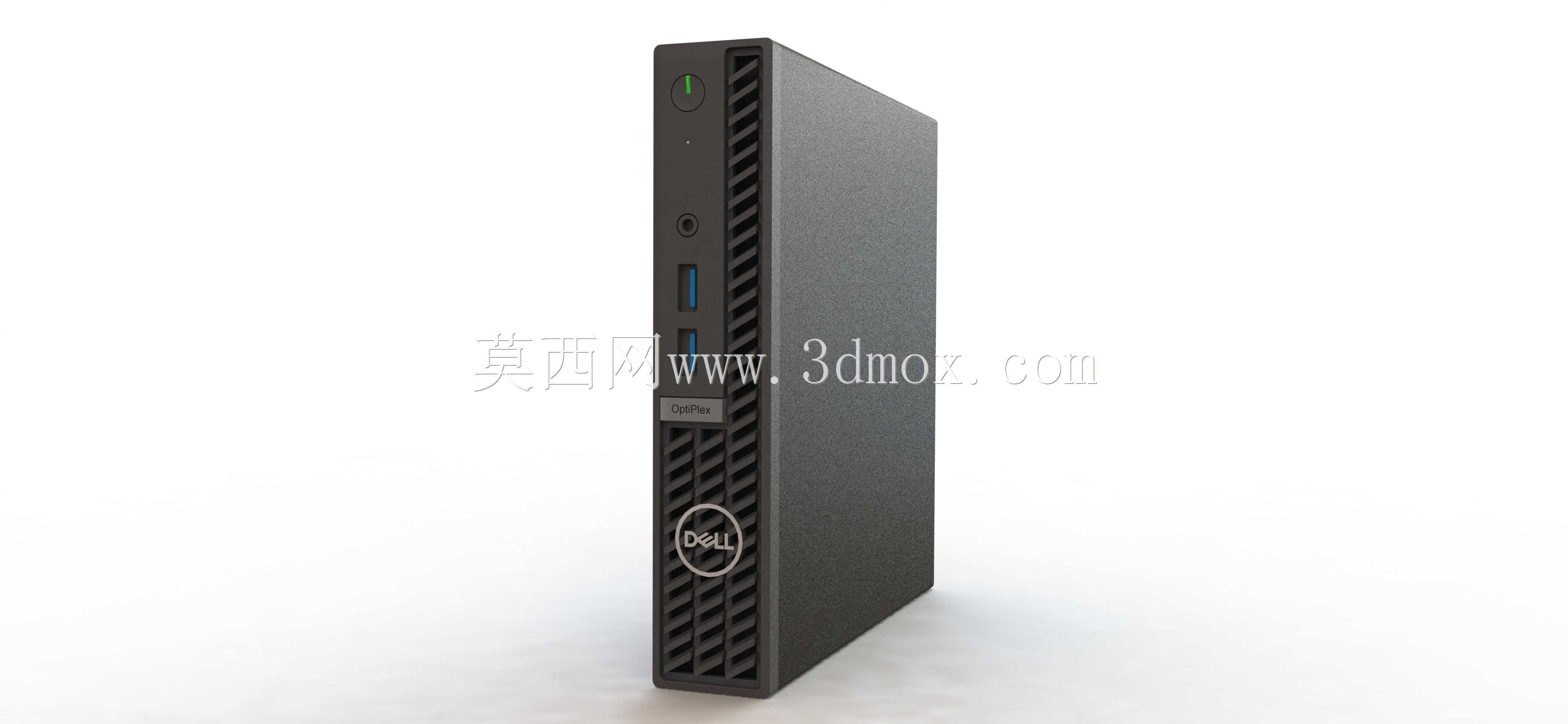

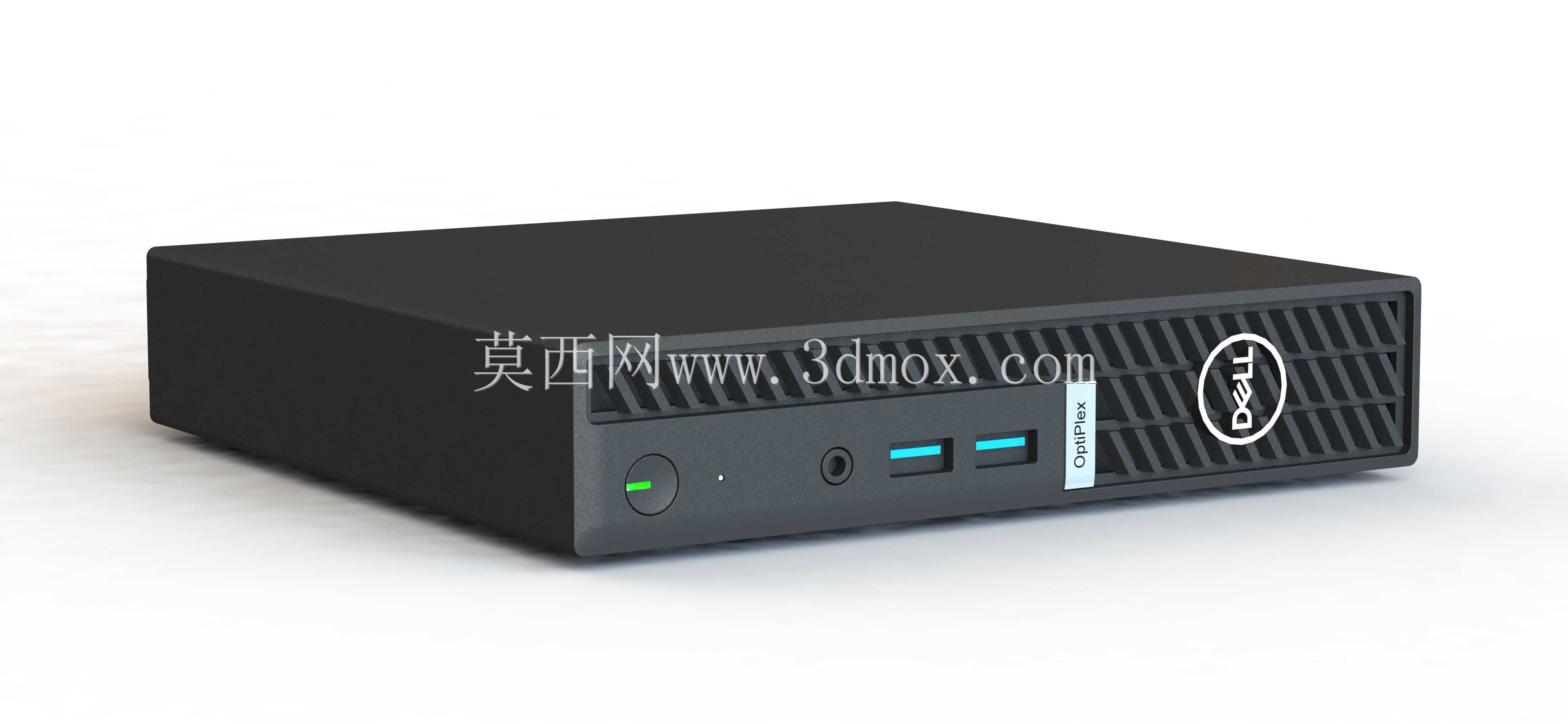

　　从前面板功能布局来看，建模完整还原了实体设备的接口排布逻辑：左侧圆形电源按键带绿色状态指示灯，相邻位置设置硬盘状态指示灯、3.5mm音频接口，两枚USB3.2高速接口横向排布，前置接口朝向操作人员，方便日常插拔U盘、耳机、调试U盘，不用探身到机身背部走线区域。前面板右侧为通风格栅区域，戴尔品牌标识居中布置，格栅的每一条通风筋条都做了等距建模，还原进风通道的结构形态，机身侧面的OptiPlex标识条也做了分色处理，外观细节和实机保持一致。

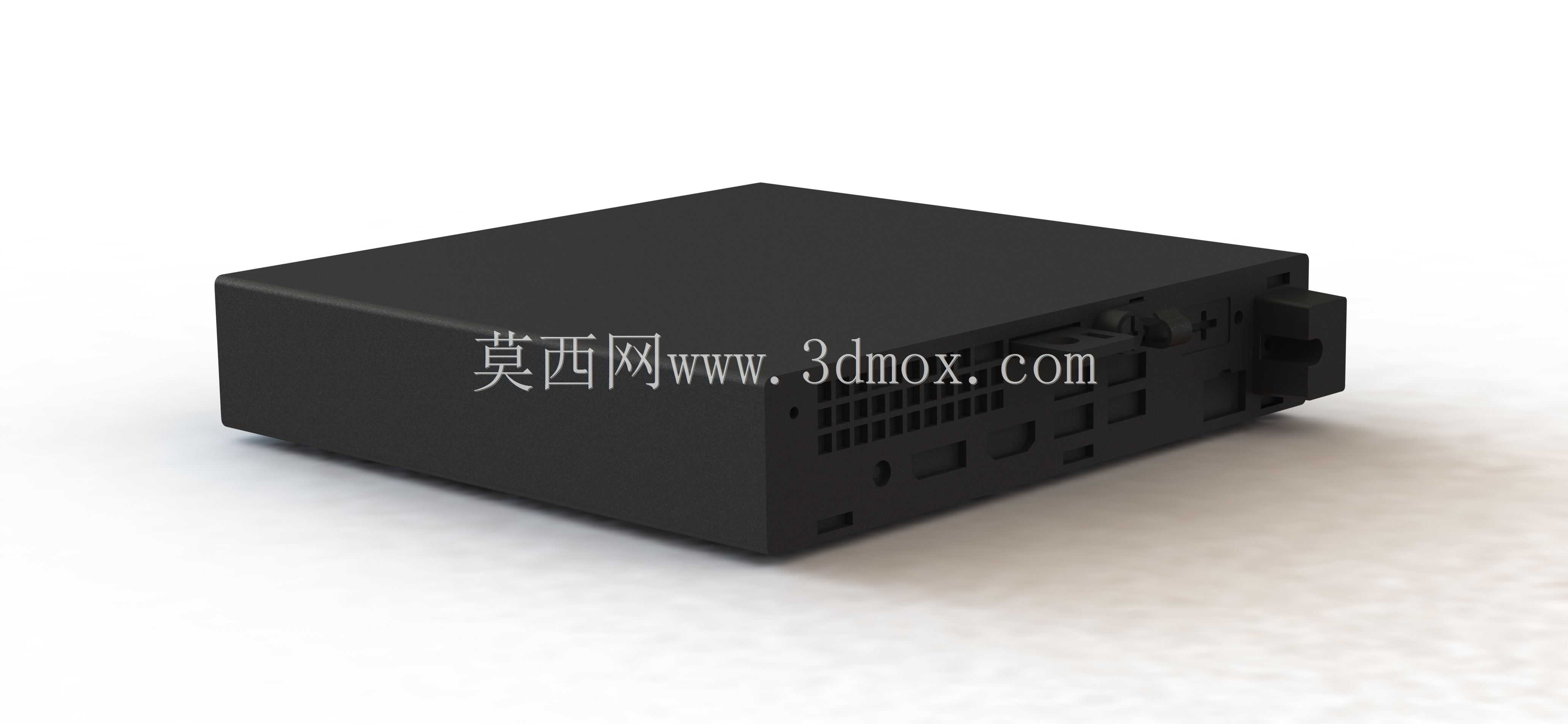

　　结构设计思路上，这类迷你主机采用高密度集成方案，整机外壳为冲压钢板搭配塑料前面板，建模时区分了金属壳体的壁厚、前面板的卡扣配合结构，机身底部预留防滑胶垫的安装凹槽，背部区域的IO接口区域虽然在当前展示视角未完全呈现，但建模逻辑里预留了电源接口、HDMI、DP、RJ45网口、后置USB接口的位置空间，内部结构的容纳边界按照实机主板、2.5寸硬盘位、M.2插槽、散热模组的排布做了空间预留，方便后续做内部硬件拆解仿真、散热流场分析时直接调用外形包络。

　　在设备选型配套环节，这个三维模型可以直接用于产线工控柜的布局设计：工程师在做柜内元器件排布时，可直接导入该主机模型，校验主机和柜内导轨、电源模块、交换机的安装间距，预留前方50mm的插拔操作空间、后方30mm的走线散热空间，避免现场安装时出现接口被线缆遮挡、散热风道被相邻设备堵死的问题。桌面部署场景下，模型可匹配显示器背挂支架的安装孔位，模拟主机挂载在显示器后方的整体形态，核算桌面占用面积，相比传统塔式主机可节省90%以上的桌面空间。建模过程中所有外观棱线都做了和实机一致的圆角处理，没有尖锐棱角，外壳的分模线、接缝位置都做了细节还原，材质区分了磨砂黑塑料面板、哑光金属机身、亮面接口标识、透光指示灯区域，渲染后可直接用于办公方案展示、自助终端设备的BOM配套示意、工控系统集成的方案汇报，结构工程师也可基于该外形模型反向设计配套的防护外壳、防尘罩、固定安装托架，确保配套件和主机的安装孔位、散热开孔完全匹配，不会出现装配干涉。
