基恩士光纤信号放大器工业传感单元

　　这款光纤放大器是自动化产线里做微小物件检测、到位判定、计数触发的核心信号调理单元，本体采用标准DIN导轨卡扣安装结构，底部预留的金属卡爪可以直接卡在35mm标准电气导轨上，也可以通过侧面预留的安装孔位做螺丝固定，适配电控柜内密集排布的安装场景，整体宽度仅十余毫米，多台并排安装时不会占用过多柜内横向空间，深度方向预留了光纤插拔的操作余量，接线端位于本体侧方，布线后不会和相邻设备的走线产生干涉。

　　从实际使用场景来看，这类放大器常搭配对射式、反射式光纤探头使用，在3C电子组装线里检测引脚有无、料盘缺料，在包装设备上判断包膜是否到位、瓶盖是否压合，在机床加工工位里监控刀具是否折断、工件是否定位完成，光纤探头本身可以耐受高温、强电磁干扰的恶劣环境，放大器本体安置在电控柜内，把光纤传回的微弱光信号做放大、阈值比对之后，直接输出开关量信号给PLC或者运动控制器，不需要额外做信号转换。

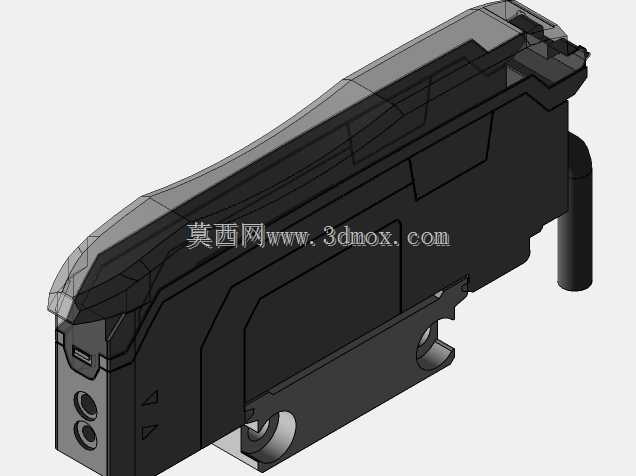

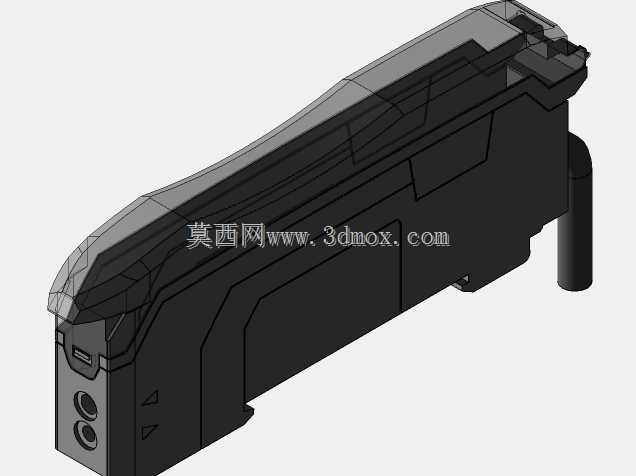

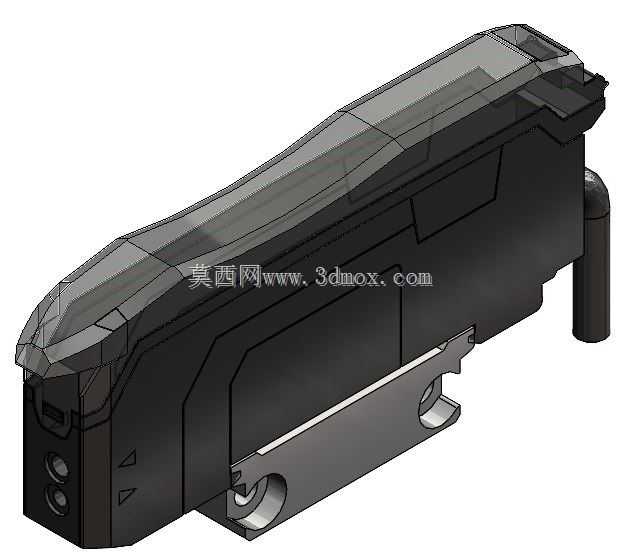

　　建模过程中完整还原了本体的分层结构：上半部分是半透明的深色防护上盖，内部可以看到数显区域和操作按键的预留位置，调试人员不用拆盖就可以透过上盖观察当前的光量数值，侧面的三个圆形接口是光纤的锁止插孔，插入光纤线之后旋紧锁扣就能固定纤芯，避免设备运行振动导致光纤移位、检测值漂移。本体侧面的出线部位做了防弯折的过渡结构，配套的连接线从侧方引出后可以顺着柜内线槽走线，不会因为长期弯折出现线芯断裂。

　　设计时把操作按键和指示灯都布置在本体正面朝向柜门的一侧，操作人员打开电控柜门就可以直接完成阈值设定、灵敏度校准，不需要把设备从导轨上拆下来。底部的导轨卡扣做了弹性让位结构，拆装的时候用一字螺丝刀撬动卡扣就可以快速取下，维护更换的耗时不到十秒，多台放大器并排安装时，相邻设备的侧面预留了散热间隙，长时间通电运行时热量可以顺着间隙自然散出，不会因为密集堆叠出现过热误触发。本体的棱角处都做了小圆角过渡，没有尖锐的凸边，装配布线的时候不会刮伤操作人员的手套或者线缆外皮，所有外部轮廓的尺寸都严格对照实物测绘，导入到电控柜布局装配里的时候，可以直接校验和周边断路器、端子排的安装间距，提前排查布线干涉、操作空间不足的问题，给电气设计人员做柜内布局提供准确的三维参考。
