冰箱生产线滚筒式输送设备结构设计

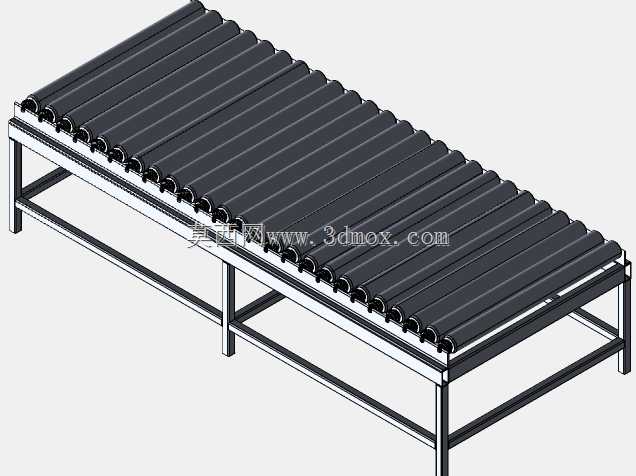

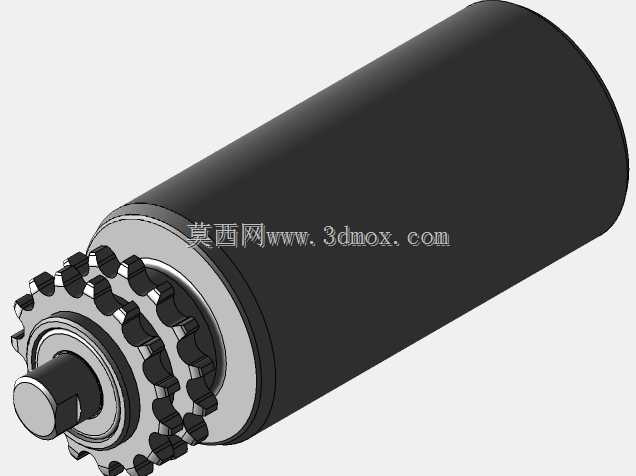

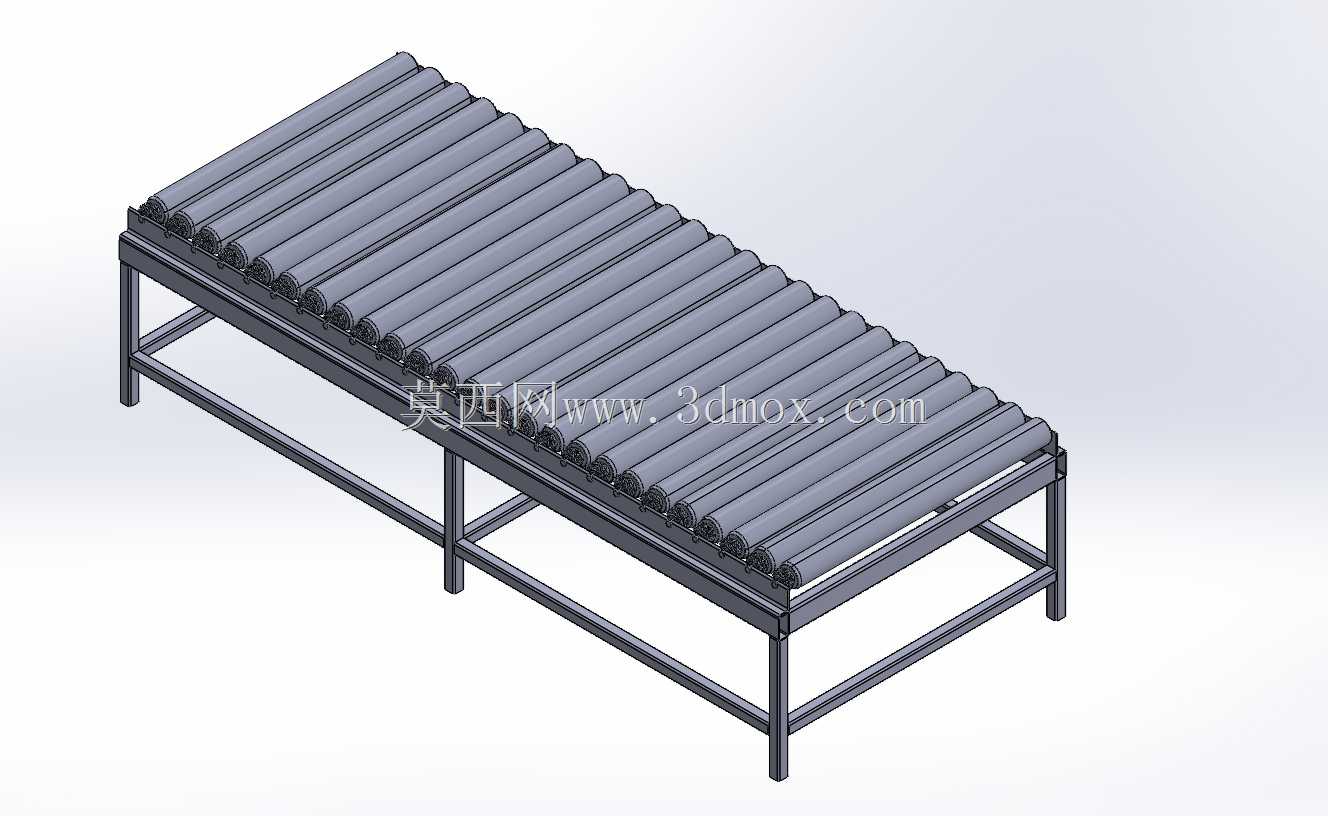

　　这款滚筒输送结构主要面向家电制造领域的冰箱总装、预装工段设计，适配冰箱箱体在各工序间的水平转运需求，可衔接抽真空、发泡、门体装配、性能检测等多个工位，替代传统人工搬运或皮带输送易打滑、承重不足的问题。从结构设计逻辑来看，整体采用碳钢方管焊接作为主支撑框架，框架底部设置可调脚杯，可适配车间地面不平整的安装场景，单段设备的安装边界预留了两侧各150mm的维护空间，对接相邻输送段时可通过端部的连接法兰快速拼接，无需额外加工过渡连接件。辊筒排布采用等间距密排设计，单根辊筒的承载能力经过校核，可满足满装状态下冰箱箱体的静态承重与动态输送需求，辊筒两端采用标准轴承座与框架侧梁连接，后期维护时可单独拆卸单根辊筒更换，无需拆解整段设备框架。

　　设计过程中充分考虑了冰箱生产的实际工况，输送面高度匹配主流冰箱生产线的作业高度，作业人员无需弯腰即可完成箱体的装配操作，框架下部预留了电气布线与气动管路的走管空间，可根据产线需求加装阻挡器、定位传感器、扫码工位等附属组件，适配自动化产线的升级需求。设备的外形尺寸适配常规单开门、对开门冰箱的箱体尺寸，输送宽度预留了足够的侧边余量，避免箱体输送过程中与侧梁发生刮擦，框架的横向支撑采用斜撑加固结构，避免长距离输送时框架出现中部下挠变形，辊筒的转动阻力经过优化，空载状态下手动即可推动箱体移动，配套动力段时可采用单电机链传动带动整段辊筒同步转动，传动结构隐藏在侧梁内部，避免生产过程中杂物卷入传动部件引发安全隐患。在安装层面，

　　整段设备可拆分为框架、辊筒、支撑腿三个模块运输，现场仅需通过螺栓紧固即可完成组装，无需现场焊接作业，适配车间快速搭建产线的需求，设备表面采用喷塑处理，耐车间常见的油污、清洁剂腐蚀，长期使用不易出现漆面脱落生锈的问题。
