双立柱龙门式起重吊运桥架结构

项目分类:起重机 发布时间:2023-10-24 ID:714315
  • 双立柱龙门式起重吊运桥架结构
  • 双立柱龙门式起重吊运桥架结构
  • 双立柱龙门式起重吊运桥架结构
  • 双立柱龙门式起重吊运桥架结构
  • 双立柱龙门式起重吊运桥架结构

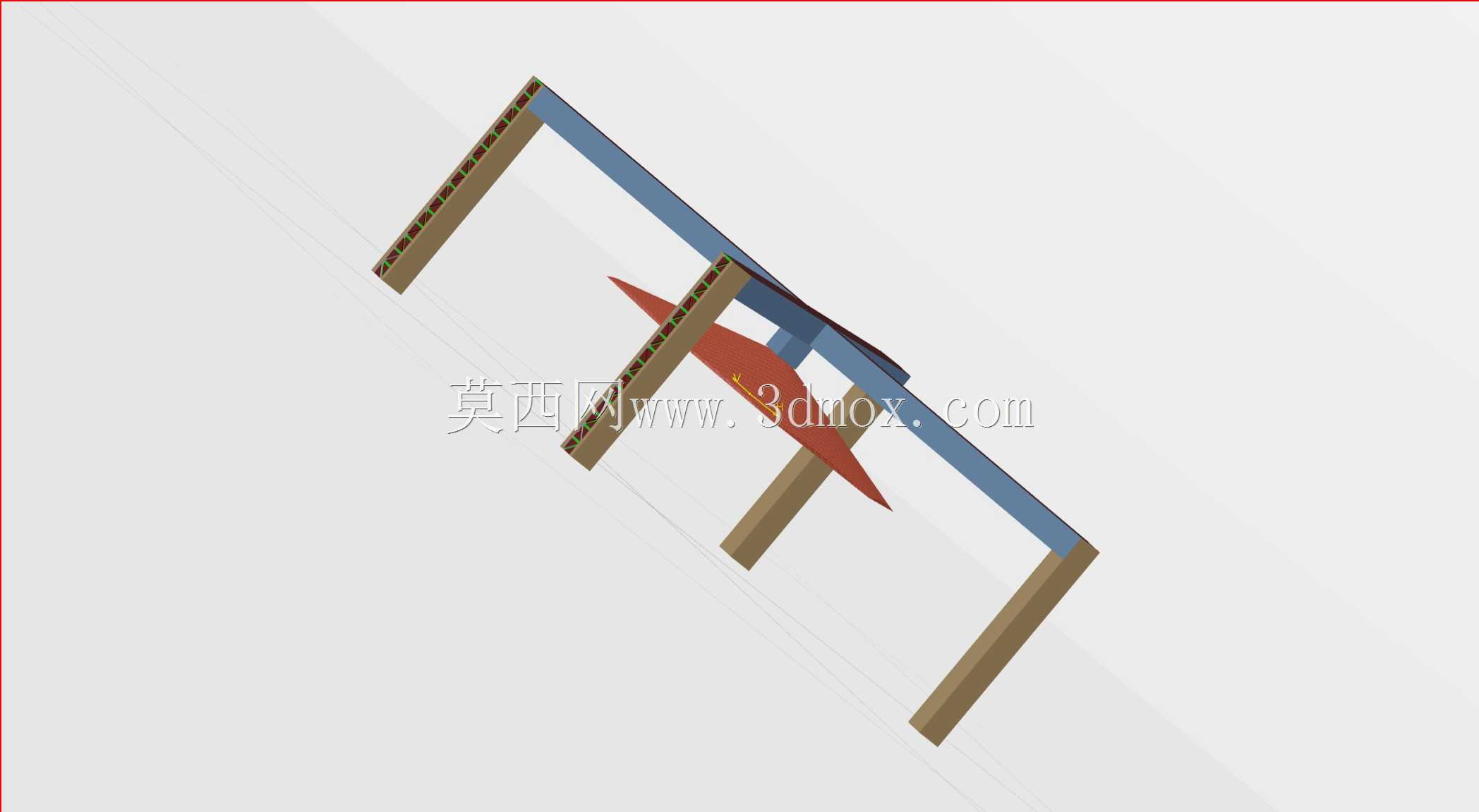

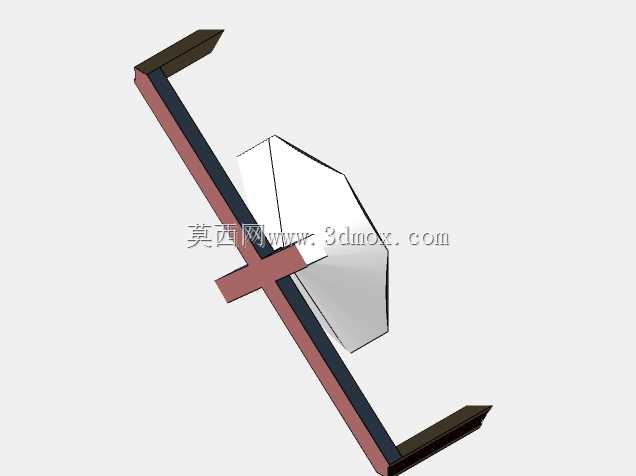

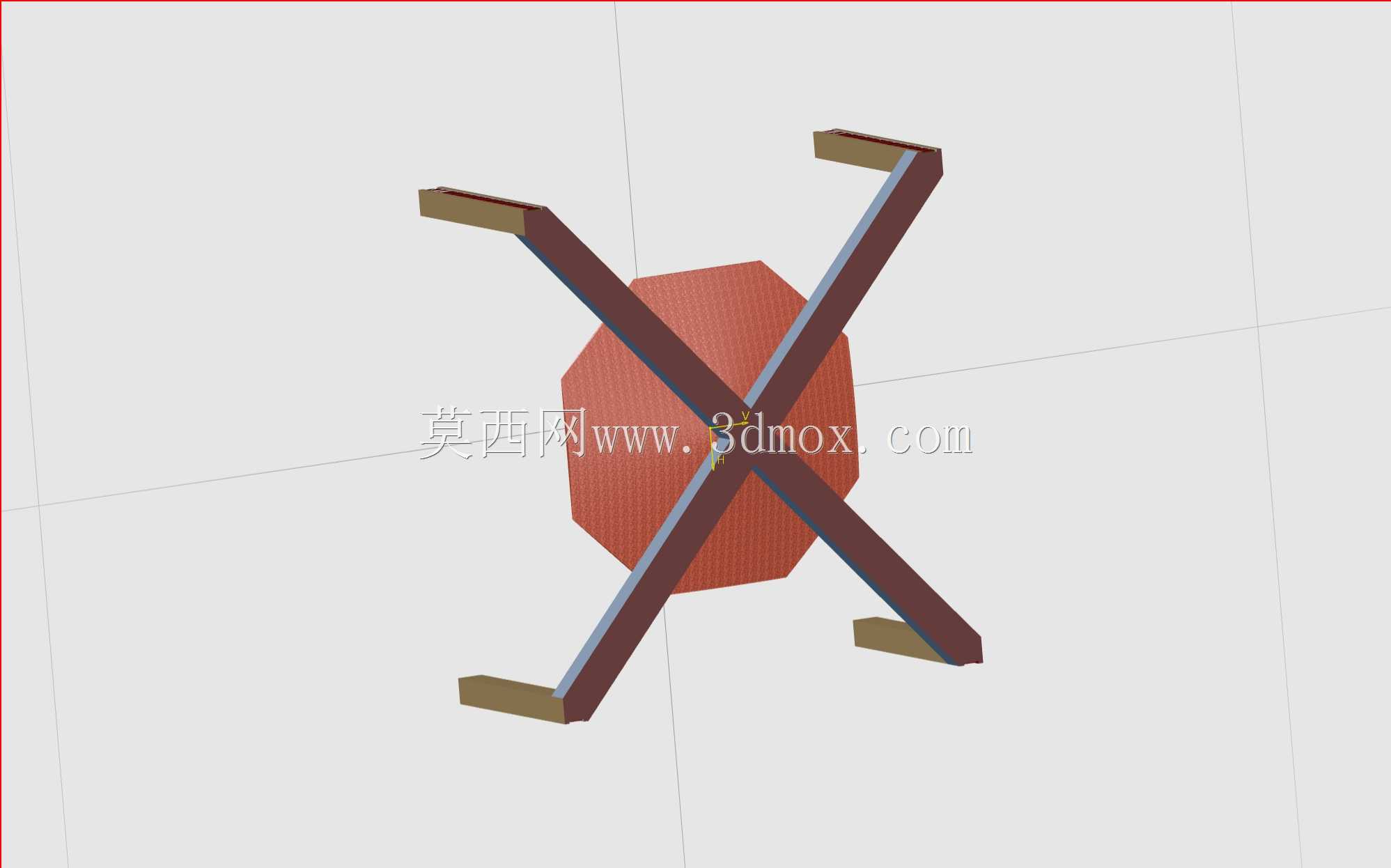

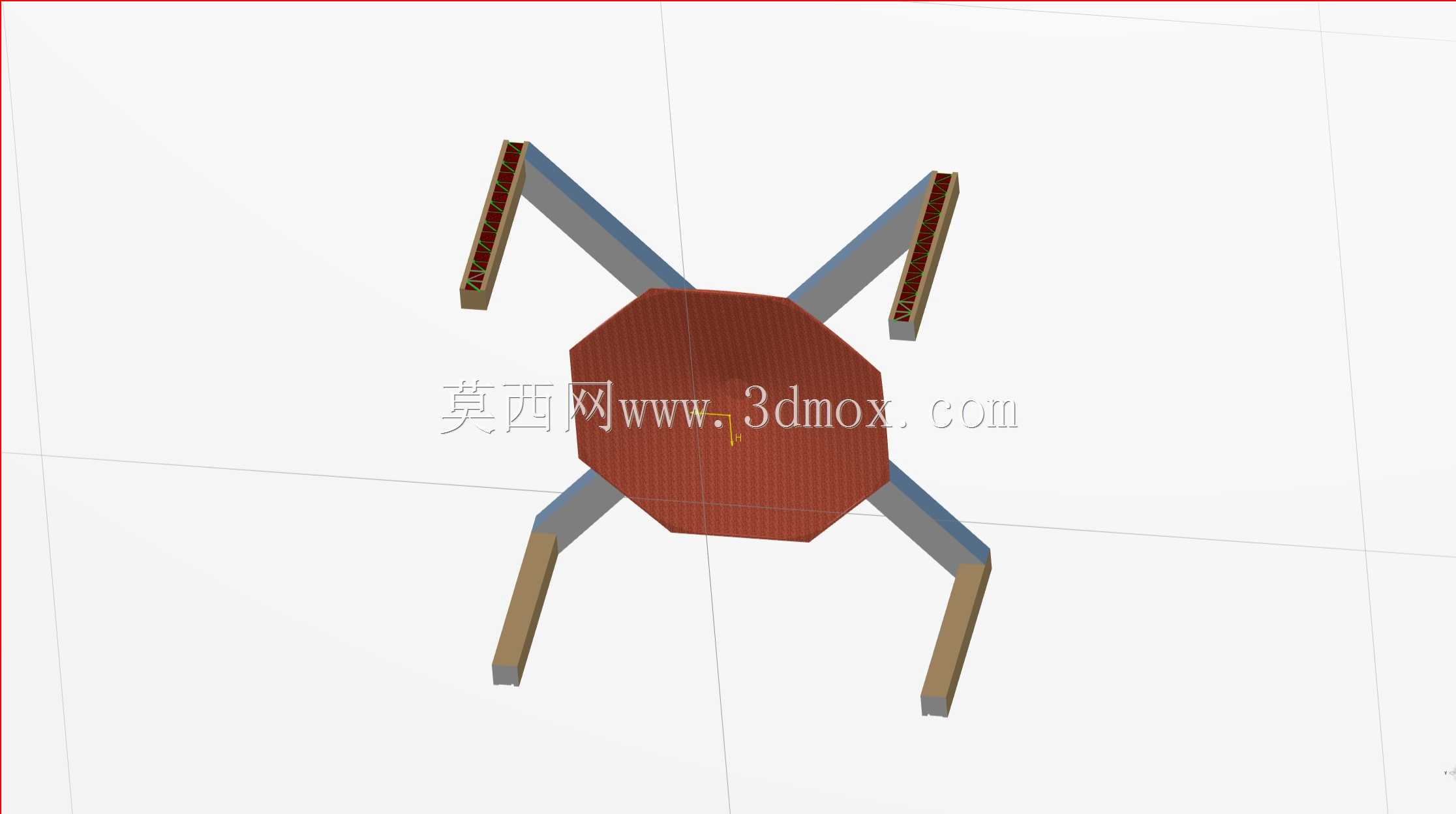

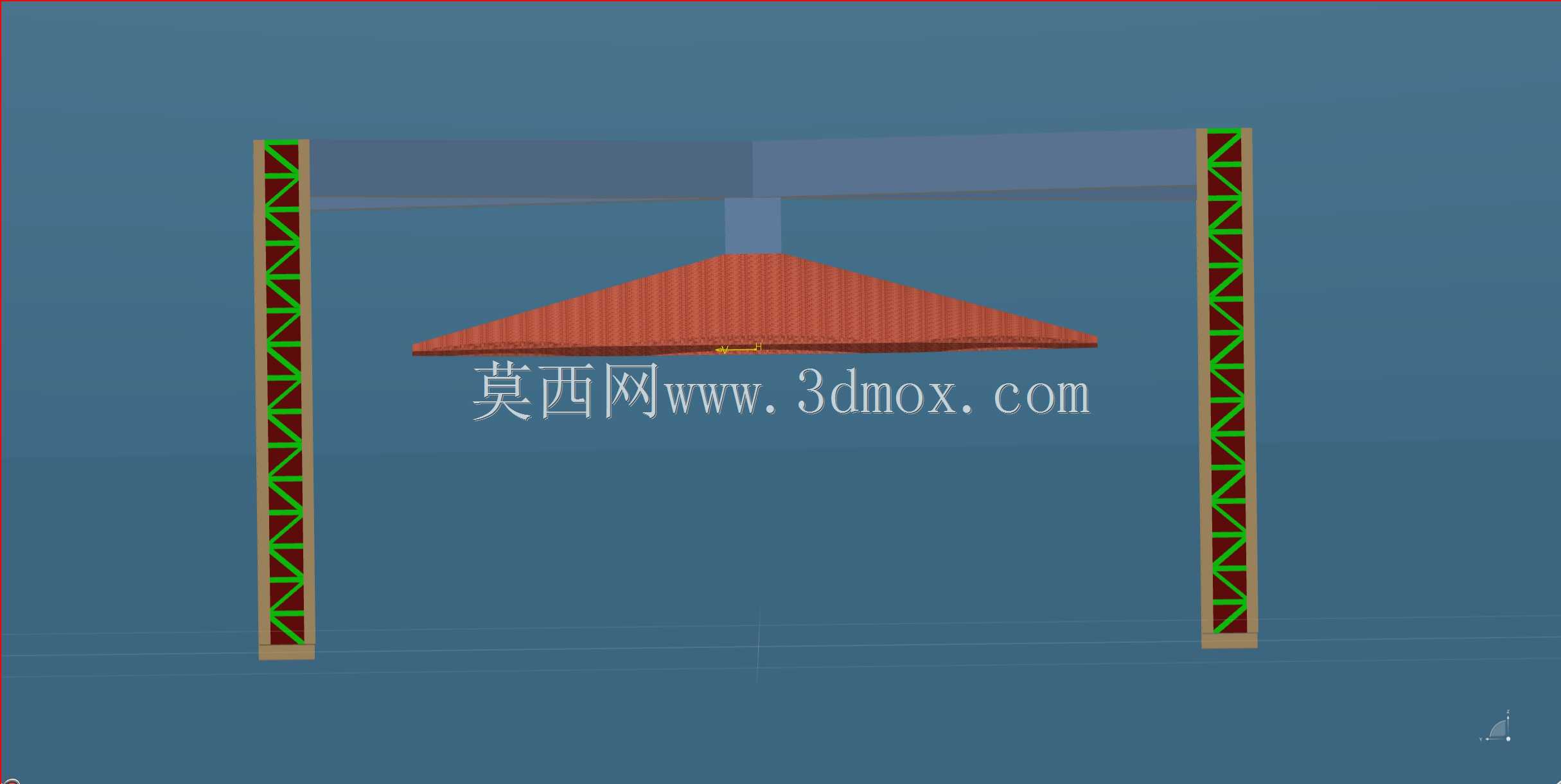

  该结构面向车间内部跨工位物料转运场景,常见于机加工厂房中重型工件在车床、加工区、暂存区之间的短距离吊运作业,也可适配装配工位的重型部件吊装、检修作业的设备部件抬升场景,替代固定式天车完成小跨度区域内的灵活吊运任务。整套装置采用双侧竖向支撑桁架搭配顶部横向承载梁的龙门布局,两侧竖架为矩形截面格构式桁架结构,腹杆采用交叉斜撑布置形式,在控制立柱自重的前提下大幅提升竖向抗压稳定性与横向抗扭刚度,可承受吊重偏载、小车启停带来的水平冲击载荷,避免单梁支撑结构在大吊重下出现侧向失稳。顶部横梁承担起重小车的行走轨道功能,横梁截面按吊运额定载荷下的弯曲挠度限值设计,跨中位置预留小车行走的导向安装面,

  可配套电动葫芦或手动起重小车完成重物的升降与横向移动。结构底部预留与地面预埋地脚板的连接接口,立柱底端设置扩大支承底板,可通过地脚螺栓与混凝土地面刚性固定,也可根据使用需求加装行走轮组改造为可移动龙门吊,适配不同作业区域的流转需求。设计过程中优先校核了立柱的长细比参数,格构式腹杆的布置间距经过受力优化,可将立柱受风载、吊重偏摆产生的水平载荷均匀传递至底部支承点,顶部横梁与立柱的连接节点采用刚性固结形式,节点处预留加强肋板安装位,避免吊运过程中节点出现应力集中开裂。整套结构的安装边界需匹配厂房内部的通道宽度与净高尺寸,两侧立柱的外侧间距需预留人员通行与工件摆放的安全距离,横梁底面标高需满足最高吊运工件的起升高度要求,

  同时避开厂房内原有管线、照明设施的干涉区域。该结构还可拓展加装行程限位块、防脱轨挡块、吊重警示标识等附属部件,桁架杆件采用标准化型材拼接,单件杆件重量控制在人工可搬运范围内,无需大型吊装设备即可完成现场组装,适配中小型机加工车间低成本搭建临时吊运工位的需求,在CA6140车床这类普通机加工设备的工件上下料场景中,可完成重型轴类、盘类工件的吊装转运,降低人工搬运的劳动强度与安全风险。
