皮带输送机侧边清扫防护挡板结构

　　这套结构对应带式输送机运行段常见的残料清理与侧边防护需求，常见于散料输送线、包装流水线、食品加工输送段以及机床排屑输送场景。皮带在承载物料后，表面容易粘附粉料、碎屑或细小颗粒，回程带面若不清理，粘料会掉落到回程段、托辊和地面，造成滚筒包胶磨损、托辊卡滞和现场积料。该装置把平直刮料板布置在皮带工作面附近，两侧用立式支架固定，再通过横向杆件和弯管形成安装边界，使刮料边缘能够稳定贴靠带面，把附着物料在卸料点附近刮落。

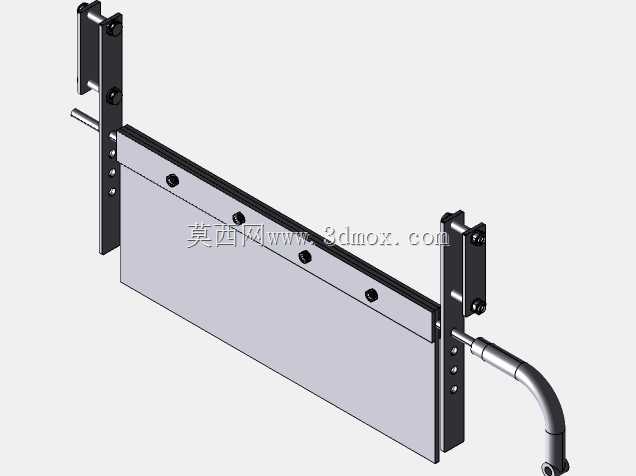

　　从结构组成看，中间长条形板件承担主要挡料和刮料作用，板沿布置了多个安装孔，用于固定耐磨刮条或调整压板。两侧立柱采用竖板与加强块组合，柱身上预留成排孔位，可根据皮带高度、机架位置和磨损量进行上下调节。横向圆杆穿过两侧支架，既起到定位和拉紧作用，也能让刮料组件在受料流冲击时保持整体刚性。端部弯管延伸到机架外侧，便于与输送机侧板、护罩或导料槽连接，避免清扫下来的物料从两侧飞溅。

　　设计时需要先明确皮带宽度、输送速度、物料粒度和含水率。宽幅皮带对应的刮料板长度应覆盖有效带面，但不能干涉皮带边缘和接头；板件与带面之间宜保留可补偿磨损的调节量，过紧会增加皮带阻力和刮条磨损，过松则清理不彻底。立柱孔距不宜过大，否则在块状物料冲击下容易产生振动；支架与皮带机架连接时应设置足够的支撑面，螺栓孔方向要兼顾现场装配空间。对于潮湿粉料或粘性物料，刮料板表面应减少台阶和积料死角，板边尽量做成连续直线，使刮落物料能够沿导流方向回到料斗或受料点。

　　外形边界上，该装置属于窄长型附属组件，主体宽度随皮带规格变化，高度集中在两侧立柱范围，弯管向外侧伸出后形成避让通道。安装时要核对皮带跑偏余量，刮料边缘不能切入带面，也不能在皮带接头通过时产生硬性撞击。若用于高速或重载输送线，可在支架处增加弹性压紧或旋转避让结构，使刮板在遇到皮带接头、结块物料时具有一定退让能力。

　　三维建模过程中，板件、立柱、圆杆和弯管应分别建立可编辑特征，安装孔按实际装配关系保留，方便后续改成不同带宽规格。刮条与金属压板之间要体现压紧面和紧固件位置，两侧支架建议做成对称或参数化结构，便于在左侧、右侧以及不同输送机段复用。整体模型重点表达刮板与皮带的相对位置、支架调节范围、弯管连接方向和现场维护空间，可直接用于输送线方案布置、清洁装置选型校核以及非标导料护罩的配套设计。
