固定翼无人机右翼结构三维建模设计

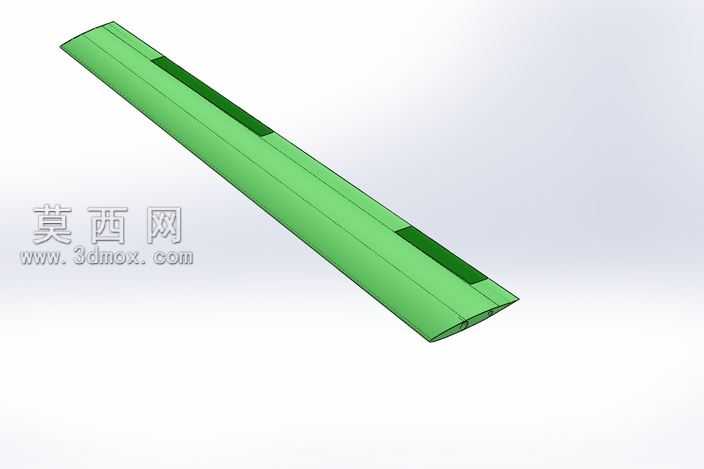

本作品为固定翼无人机的右侧机翼三维建模成果，建模过程依托三维参数化设计思路完成，首先针对固定翼无人机右翼的气动外形需求，选定适配低速长航时飞行的高升阻比翼型作为基础截面，通过放样特征构建机翼的主体曲面轮廓，严格控制机翼的展弦比、根梢比与扭转角参数，保证翼面的气动连续性，避免曲面出现褶皱、曲率突变等影响气动性能的问题。建模过程中对机翼的结构进行了分层设计，主体翼梁采用贯通式布局，沿机翼展向布置，承担飞行过程中的主要弯曲载荷，翼肋按照等间距排布在翼梁之间，维持翼型的截面形状，同时为蒙皮提供支撑，外覆的蒙皮采用薄壁特征构建，还原真实无人机机翼的薄壁结构特性。模型上设置的两处深色区域为机翼的功能安装位，分别用于安装副翼舵机与航电设备舱盖，建模时对安装位的止口、定位孔特征进行了精细化还原，保证后续装配环节的尺寸匹配度。材质渲染阶段，机翼主体蒙皮采用哑光绿色复合材料材质，模拟玻璃钢蒙皮的表面质感，调整材质的粗糙度与反射参数，还原真实复合材料的漫反射特性，安装位区域采用深绿色哑光塑料材质，与主体蒙皮形成视觉区分，同时添加轻微的边缘倒角特征，避免尖锐棱边带来的渲染失真。整个建模过程遵循航空结构件的设计规范，所有特征均采用参数化驱动，可根据实际飞行需求调整机翼的展长、弦长、翼型参数，快速衍生出不同规格的机翼方案，模型的结构细节完整，既可以用于无人机的气动仿真分析，也可作为结构装配设计的基础参考，还原了固定翼无人机右翼从翼型选型到结构布局的完整设计逻辑，兼顾了气动外形的合理性与内部结构的实用性。
