设施农业多层管道水培循环灌溉栽培装置

　　这套水培栽培装置的三维结构，围绕设施农业无土栽培场景搭建，整体采用立体分层排布的管路架构，适配温室大棚、植物工厂、室内垂直农场等规模化叶菜、草本作物种植场景，核心作用是通过封闭管路循环输送调配好的营养液，让定植在管道开孔处的作物根系持续获取水分、养分与溶氧，替代传统土壤栽培模式，规避土传病害、连作障碍与水肥流失问题。

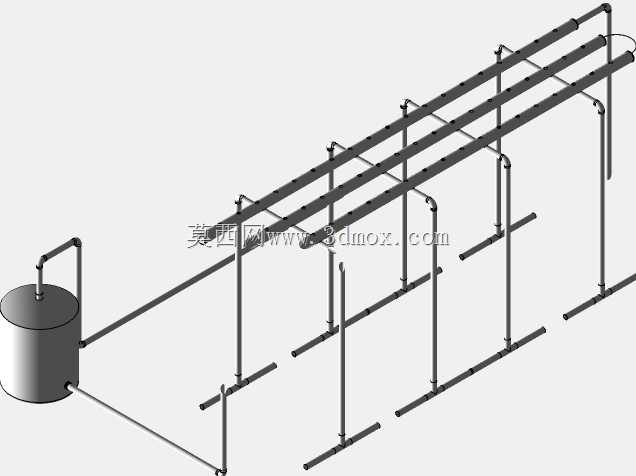

　　从现场安装边界来看，整套装置沿栽培垄向长距离延展，主体栽培管道分上下多层平行布设，管道间距预留出作物生长的冠层空间与人工巡检、采收的操作通道，管道下方通过竖向支撑立柱与地面固定，支撑腿底部预留落地安装基面，可直接固定在温室混凝土地面或栽培架台面上；装置左端配置密闭储液罐体，罐体同时引出供液与回液两路管路，供液管沿架体侧边向上接入上层栽培管首端，回液管路从各层栽培管末端汇总后接回储液罐，形成完整的营养液闭环循环路径。

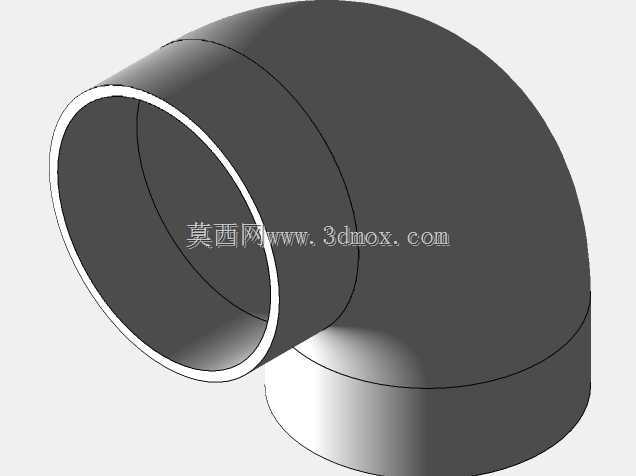

　　结构设计层面，栽培管道选用等径直管段拼接，管身上按固定株距加工定植孔，孔位匹配标准定植篮的安装尺寸，作物幼苗连带育苗棉塞入定植篮后，根系可穿过篮体缝隙伸入管内流动的营养液中；管路转角处全部采用标准弯头转接，层间立管通过三通接头与横向栽培管连通，既保证管路内部流道顺滑无死角，避免营养液滞留淤积出现藻类滋生、腐根堵管问题，也让整套管路的拆装、分段清洗维护更加便捷。储液罐体采用立式圆筒结构，顶部预留注液与检修开口，罐体侧壁上下两个接口分别对接供液、回液管路，罐体容积匹配单条栽培垄的总营养液容量，避免循环过程中液位波动过大导致水泵空吸。

　　实际使用时，储液罐内可搭配潜液泵提供循环动力，营养液顺着上层栽培管逐孔流过作物根系，未被消耗的营养液顺着管道坡度流向末端，经立管汇入下层栽培管继续供给，最终全部回流至储液罐，整套布局充分利用温室竖向空间，单位面积栽培株数较平地土壤栽培提升数倍，管路架空的形式也让地面无积水、无泥泞，日常巡检、采收作业的通行效率大幅提升。建模过程中所有管路的管径、弯头转弯半径、支撑立柱的跨距都参照农用灌溉管道的通用规格设定，支撑件的排布避开作物冠层生长范围，定植孔的间距适配常见叶菜的成熟株幅，不会出现作物叶片互相遮挡光照的情况，整体结构无复杂定制构件，全部采用标准给排水管件拼接即可落地搭建，改装扩展时只需增减直管段与支撑立柱数量，就能适配不同长度的温室垄位，侧边预留的管路接口也可便捷外接肥料配比罐、溶氧装置、紫外线消毒组件，适配不同作物的水肥管理需求。
