法兰连接旋启式止回阀结构设计

　　在工业流体输送管路系统中，止回类部件是保障介质单向流动、避免回流冲击的核心元件，这款法兰连接的旋启式止回阀，主要适配清水、油品、低腐蚀性化工介质等常规流体输送场景，常见于市政给排水管网、工业循环水系统、中小型泵站出口、换热设备进出口管路，以及石化行业的轻质油料输送支路，作用是在管路介质压力出现波动、泵组意外停转时，自动阻断介质反向流动，避免下游介质倒灌冲击泵叶、损坏仪表，或是造成上游介质污染、管路水锤破坏。

　　从结构设计逻辑来看，这款止回阀采用了经典的摇臂旋启式密封结构，阀瓣通过销轴铰接在阀腔内部的摇臂支座上，介质正向流动时，流体压力推动阀瓣绕销轴旋转抬起，介质可顺利从阀腔通流截面流过；当介质出现反向流动趋势时，阀瓣在自身重力、反向介质压力的共同作用下快速回落，贴合在阀座密封面上，实现管路的自动截断。相比升降式止回阀，这种旋启结构的流阻更小，对介质流速的适应性更强，适合中低压、大口径的管路安装场景，同时阀瓣的开启角度随介质流量动态调整，在额定流量范围内不会出现明显的阀瓣颤振，能有效降低管路运行的振动与噪音。

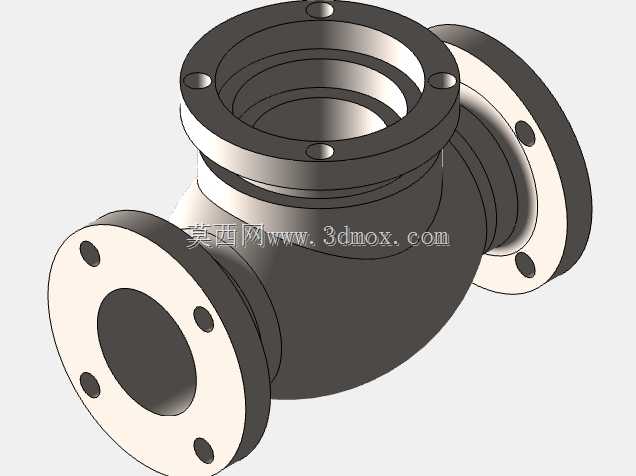

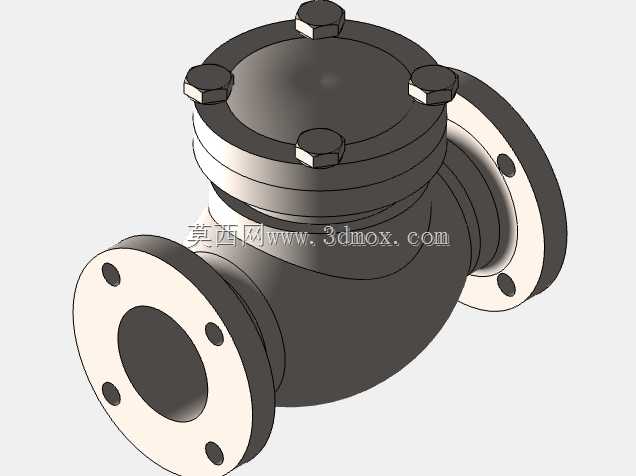

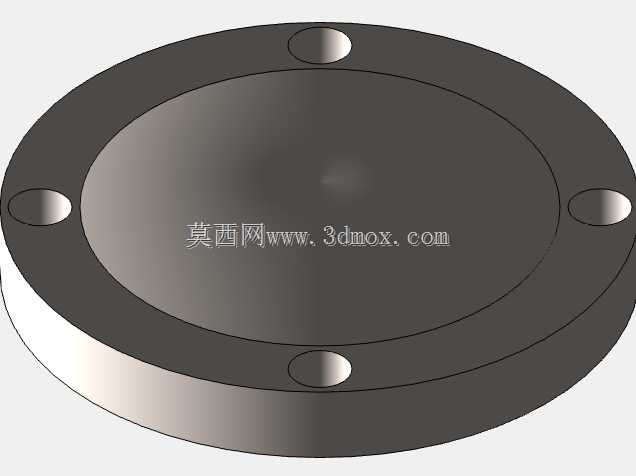

　　外形与安装边界方面，这款止回阀采用角式90度通径结构，两端均为凸面法兰连接形式，法兰端面上均匀分布4个螺栓通孔，可直接与同压力等级、同通径的管路法兰配对，通过螺栓紧固实现密封连接，安装时无需额外加工焊接坡口，拆装维护便捷，适合管路改造、现场快速装配的场景。阀盖与阀体之间采用螺栓紧固连接，中法兰位置设置密封垫片，可根据输送介质的温度、腐蚀特性更换橡胶垫、石棉垫或是金属缠绕垫，适配不同工况的密封需求；顶部均匀布置的六角头螺栓，既保证了阀盖与阀体连接的压紧力均匀，也方便后期检修时拆卸阀盖，对内部阀瓣、密封面、销轴等易损件进行更换，无需将整个阀体从管路上切割拆除，大幅降低后期运维成本。

　　在建模细节处理上，这款模型完整还原了产品的实际装配关系：阀体的流道部分采用平滑圆弧过渡，避免通流截面出现直角突变造成的局部流阻增大，阀腔内部预留了足够的阀瓣开启空间，保证额定流量下阀瓣可完全开启，不会对介质流动造成额外遮挡；法兰密封面的凸台高度、螺栓孔的中心距与孔径均严格遵循对应压力等级的法兰标准，可直接导出工程图用于生产加工参考；阀瓣的密封面做了贴合角度优化，保证回落时可与阀座密封面完全贴合，无密封间隙，避免反向渗漏；铰接销轴的位置做了限位结构设计，限制阀瓣的最大开启角度，避免阀瓣开启过度卡滞在阀腔内部无法正常回座。

　　实际选型应用时，这款止回阀一般安装在水平管路上，阀盖朝上布置，保证阀瓣的重力可辅助密封面贴合，若安装在垂直管路上则需注意介质流向必须为自下而上，避免阀瓣自重导致密封失效。相比对夹式止回阀，这种法兰连接结构的承压能力更强，密封可靠性更高，适合管路压力波动较大、长期连续运行的工况；同时阀体采用铸造结构的建模还原，壁厚均匀过渡，既满足承压强度要求，也避免了局部壁厚过大造成的材料浪费、铸件冷却应力集中问题。在管路系统设计中，这类止回阀通常会和闸阀、蝶阀等截断类阀门配套安装，止回阀设置在靠近泵出口的位置，截断阀设置在止回阀下游，方便后期对止回阀进行检修更换时截断下游介质，无需排空整个管路系统的介质。
