异形便携储液瓶曲面结构设计

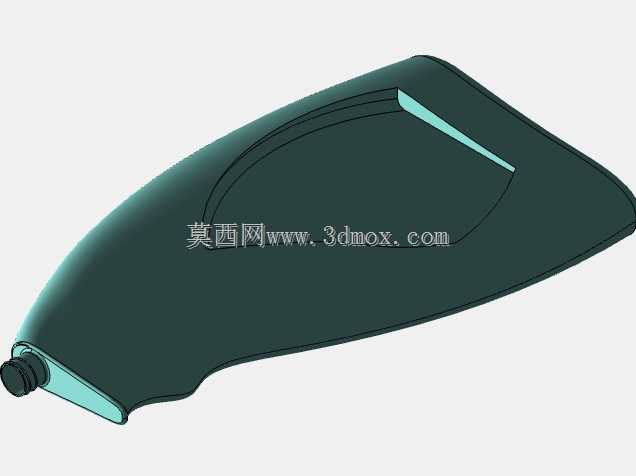

　　这款异形储液容器的结构设计，最初是为户外便携补水场景、小型日化分装场景做的适配方案，区别于常规圆柱瓶身的通用结构，整体采用贴合人体握持弧度的非对称曲面构型，在做三维建模阶段就同步考虑了注塑成型的拔模角度、壁厚均匀性控制，避免后续开模阶段出现厚薄不均导致的缩痕、翘曲问题。从实际使用的边界条件来看，瓶身整体轮廓做了大弧面过渡，没有尖锐棱角，放在背包侧袋或者工装口袋里不会剐蹭织物，也不会因为磕碰出现应力集中导致的开裂。瓶口部分采用标准外螺纹结构，适配通用口径的旋盖、泵头以及尖嘴盖，不需要单独开模做配套密封件，能直接复用现有成熟的瓶盖供应链，降低量产阶段的配件开模成本。

　　建模阶段对瓶身内部的储液腔做了等距偏移处理，整体壁厚控制在1.2mm到1.5mm之间，曲面过渡位置的圆角半径不小于3mm，既保证了PP或者PET材质吹塑/注塑成型时的材料流动性，也能在装满液体时提供足够的结构强度，从1.2米高度自由跌落至水泥地面时，瓶身不会出现开裂漏液的情况。瓶身侧面的内凹曲面是完全按照成年人手掌握持时的指腹弧度做的拟合，单手握持时拇指和其余四指能自然贴合瓶身表面，不需要额外增加防滑筋条就能获得足够的握持摩擦力，即使表面沾有少量水渍也不容易打滑。在安装适配边界上，瓶口的螺纹尺寸遵循通用日化容器的口径标准，螺纹大径、螺距都和市售普通矿泉水瓶保持一致，用户可以根据使用场景更换不同功能的瓶盖，比如运动直饮盖、喷雾头、乳液泵头等，不需要对瓶口结构做二次修改。瓶身底部做了小面积的平面支撑结构，虽然整体是异形曲面构型，但底部的支撑平面能保证容器直立放置在水平桌面上时不会倾倒，支撑面的平面度公差控制在0.2mm以内，装满液体时的重心投影完全落在支撑面范围内，即使桌面有轻微倾斜也不会翻倒。

　　做曲面建模时特意规避了曲率突变的区域，所有曲面之间都做了G2连续过渡，一方面是让外观线条更流畅，另一方面也是为了减少成型时的应力集中点，提升容器的抗挤压能力，日常放在背包里被其他物品挤压时，瓶身能通过轻微的弹性形变分散压力，不会出现永久变形或者破裂。内部储液腔的底部做了微小的倾斜角度，朝向瓶口方向逐渐降低，当容器内剩余少量液体时，液体会自然汇聚到瓶口位置，不需要大幅度倾斜瓶身就能完全排空内容物，减少液体残留。考虑到不同使用场景的需求，瓶身的曲面结构没有做多余的装饰性凸起，整个外表面除了瓶口螺纹外都是光滑曲面，方便后续做丝印、贴膜等表面处理，品牌标识或者容量刻度可以直接印刷在瓶身的平整弧面区域，不需要额外预留标识凹槽。

　　在结构验证阶段，通过三维软件的壁厚分析、模流分析模块做了前置校验，确认整个瓶身的拔模角度都在1.5度以上，曲面区域没有倒扣结构，不需要做复杂的抽芯机构就能完成脱模，能有效降低模具的加工难度和量产时的废品率。和常规圆柱瓶身相比，这种异形曲面构型在同等容积下的握持手感更好，整体轮廓更贴合随身收纳的空间，不会像圆柱瓶那样在口袋里出现滚动、硌压的情况，同时曲面结构的环向刚度比同壁厚的圆柱结构更高，抗侧压能力提升约20%，不需要额外增加加强筋就能满足日常使用的强度要求。瓶口位置的密封端面做了0.5mm高的密封凸台，和瓶盖内的密封垫片配合时能形成线密封，即使瓶身倒置或者受到轻微挤压，也不会出现漏液的情况，密封凸台的圆角做了R0.2的处理，避免装配时割伤密封垫片影响密封寿命。
