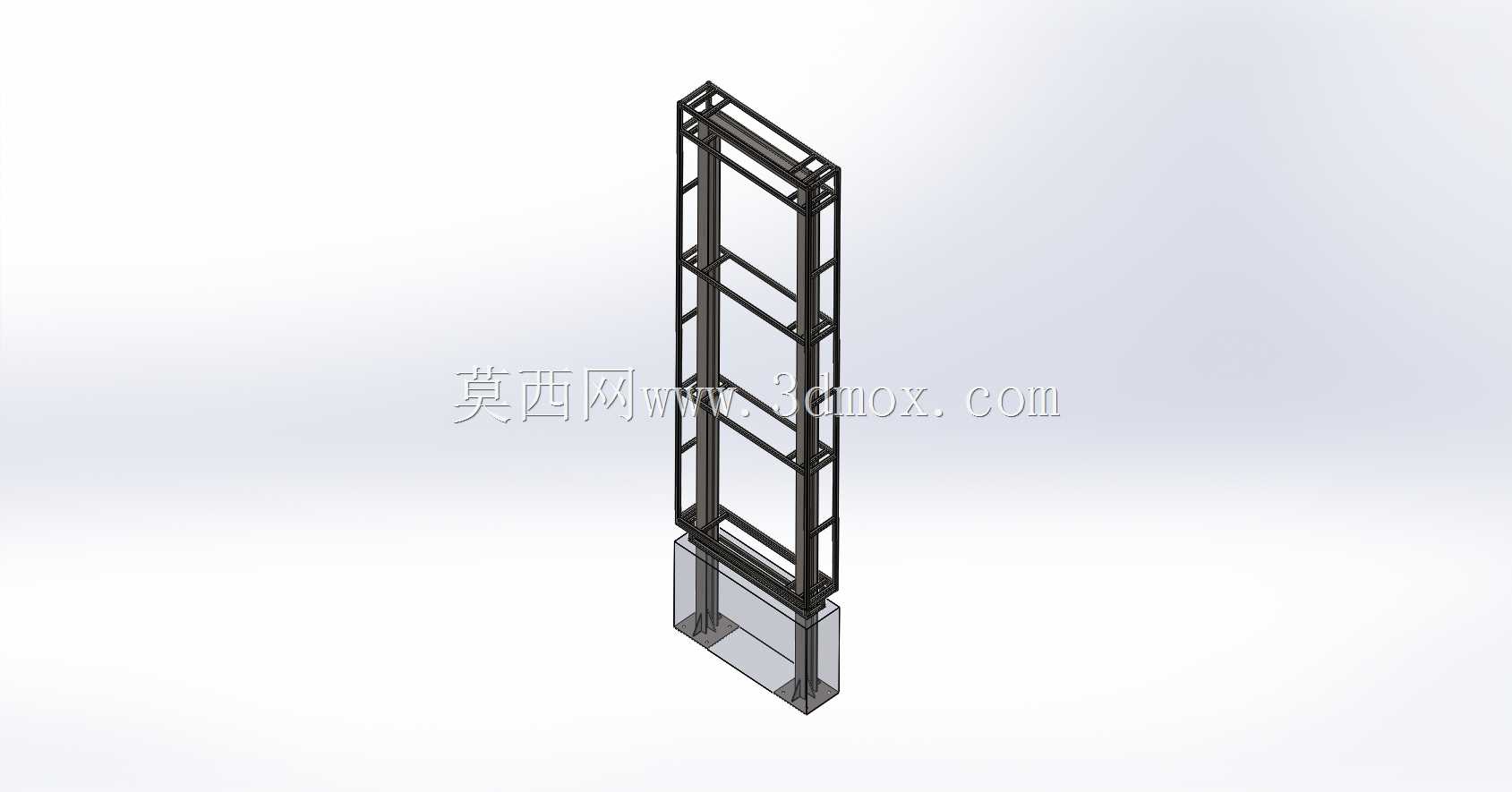

立式落地标识支撑钢框架结构设计

　　这类立式钢结构支撑框架，主要应用于户外园区导视、商业场所标识、厂区点位指引、公共空间信息公示等场景，作为标识面板的承载受力结构，需要同时兼顾户外长期服役的结构稳定性、安装便捷性以及后期标识面板更换的维护便利性。从结构受力逻辑来看，整体采用矩形方管作为主受力杆件，通过分层横撑形成格构式受力体系，相比单根立柱结构，格构框架的抗侧移能力更强，能够抵御常规户外风荷载作用，避免标识牌在大风天气出现晃动甚至倾覆的问题。底部设置的预埋式安装底座，采用扩大接触面的结构设计，安装时可通过地脚螺栓与混凝土基础锚固，底座与主框架的连接位置做了加劲肋补强，能够有效传递上部结构的竖向荷载与水平风荷载，避免连接位置出现应力集中导致的焊缝开裂问题。

　　设计过程中首先需要匹配对应标识面板的安装尺寸，框架的内框净尺寸需要预留标识面板的安装间隙，同时预留面板固定件的安装点位，横撑的排布位置需要避开标识面板的信息展示区域，同时保证每段竖杆的长细比控制在合理区间，避免竖杆出现失稳变形。框架的杆件连接采用满焊工艺，所有外露焊缝需要做打磨处理后做防腐涂装，适配户外多雨、多尘的使用环境，延长结构的服役寿命。从安装边界来看，这类立式标识框架的安装需要预留足够的底部施工空间，混凝土基础的尺寸需要根据整体高度、当地风压值计算确定，保证基础的抗倾覆力矩满足设计要求，框架整体的垂直度需要在安装过程中通过调整地脚螺栓进行校准，避免出现倾斜影响视觉效果与结构受力。框架的分层横撑除了提升结构整体刚度外，

　　还可以作为后期电气布线的走线支撑，适配带照明功能的标识牌安装需求，无需额外增设走线支架，减少现场施工的工作量。结构设计时充分考虑了运输与现场安装的便利性，整体框架可采用分段预制后现场拼接的方式，降低长距离运输的成本与难度，拼接位置采用法兰盘螺栓连接，拼接精度可控，现场安装无需大型吊装设备即可完成组装作业。
