L型带孔折边钣金安装连接支架

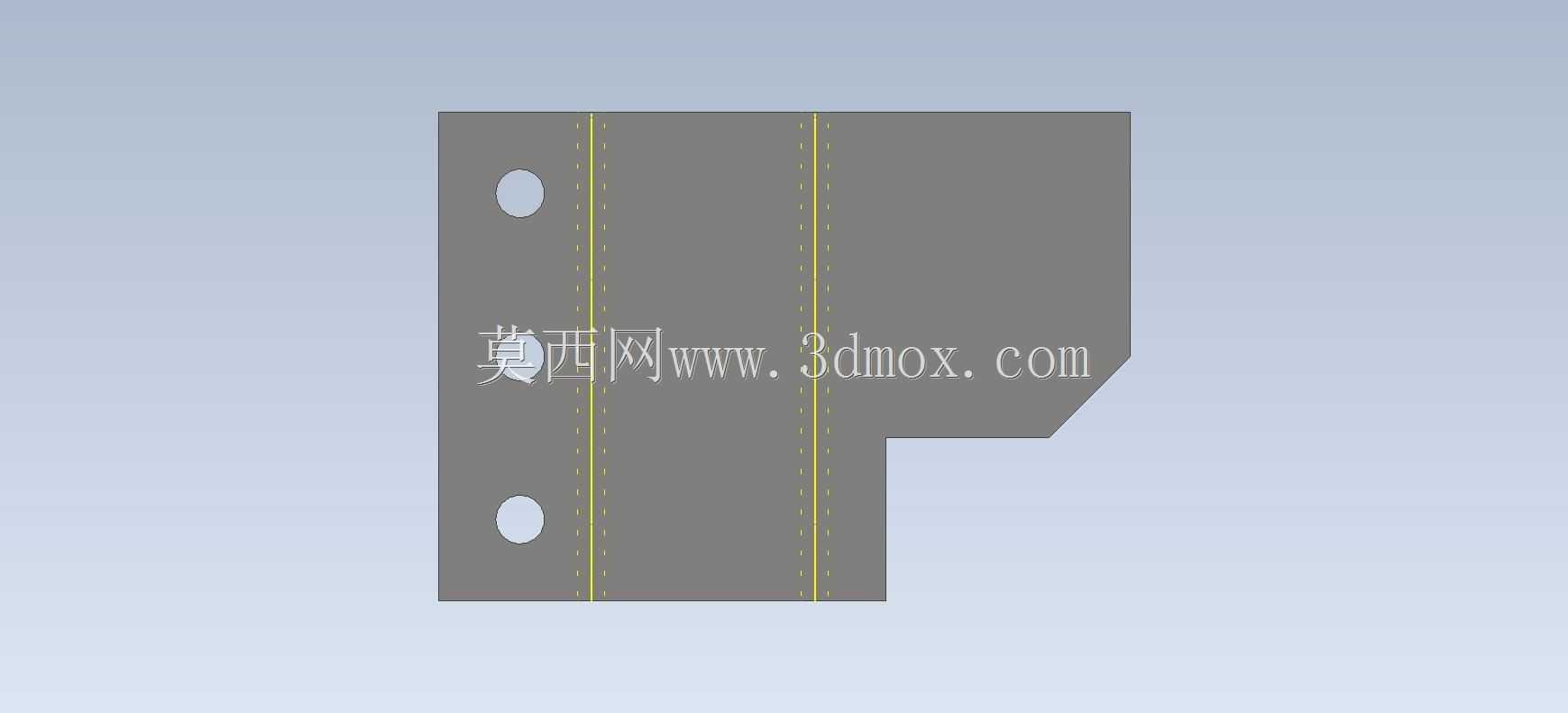

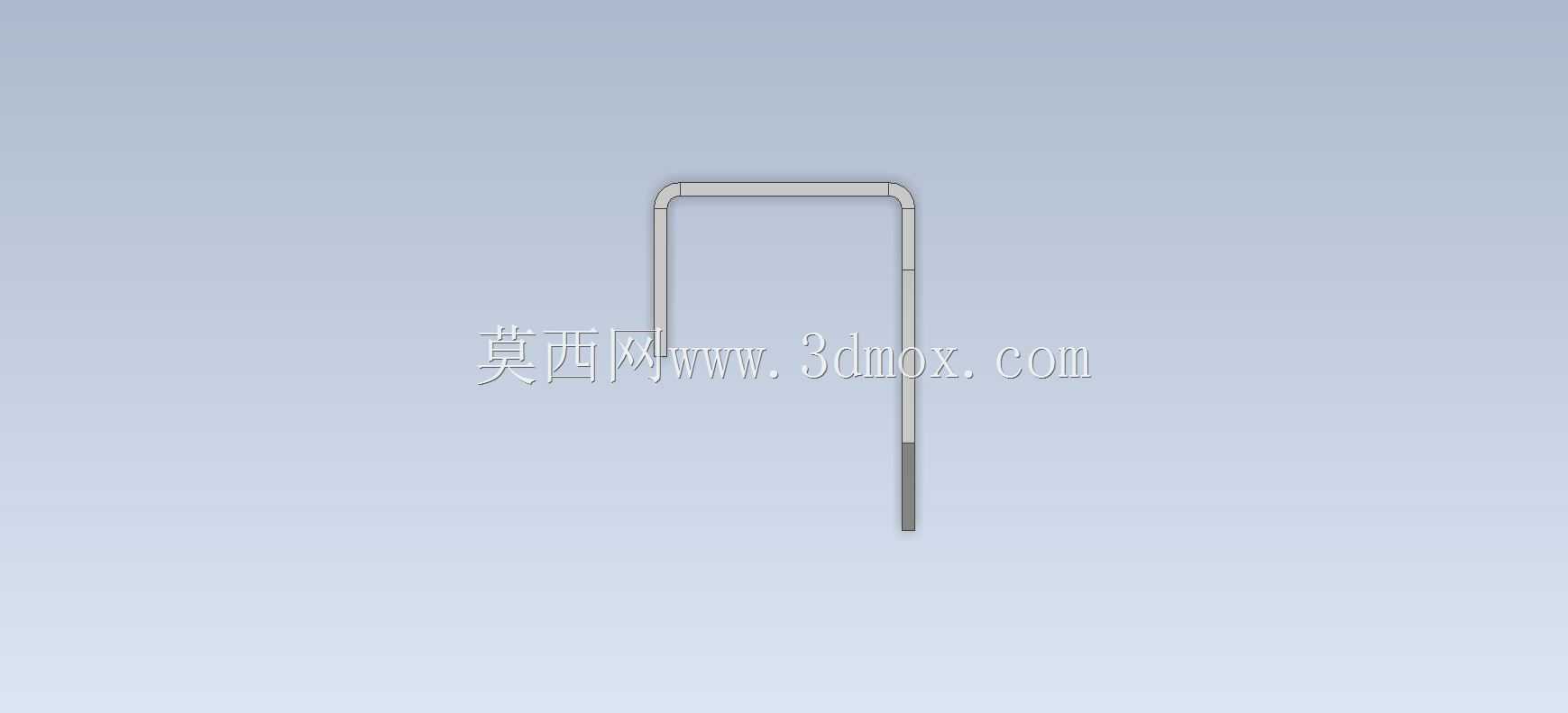

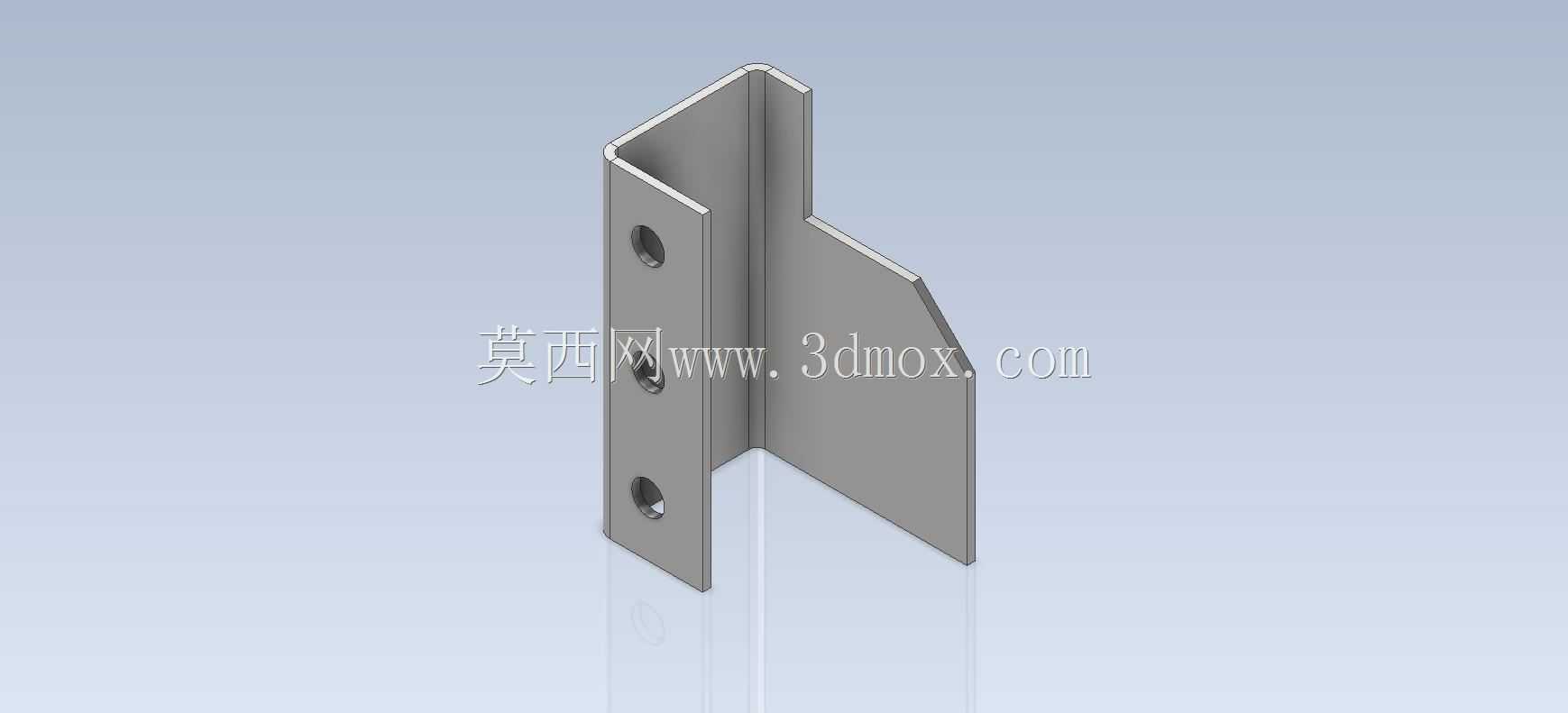

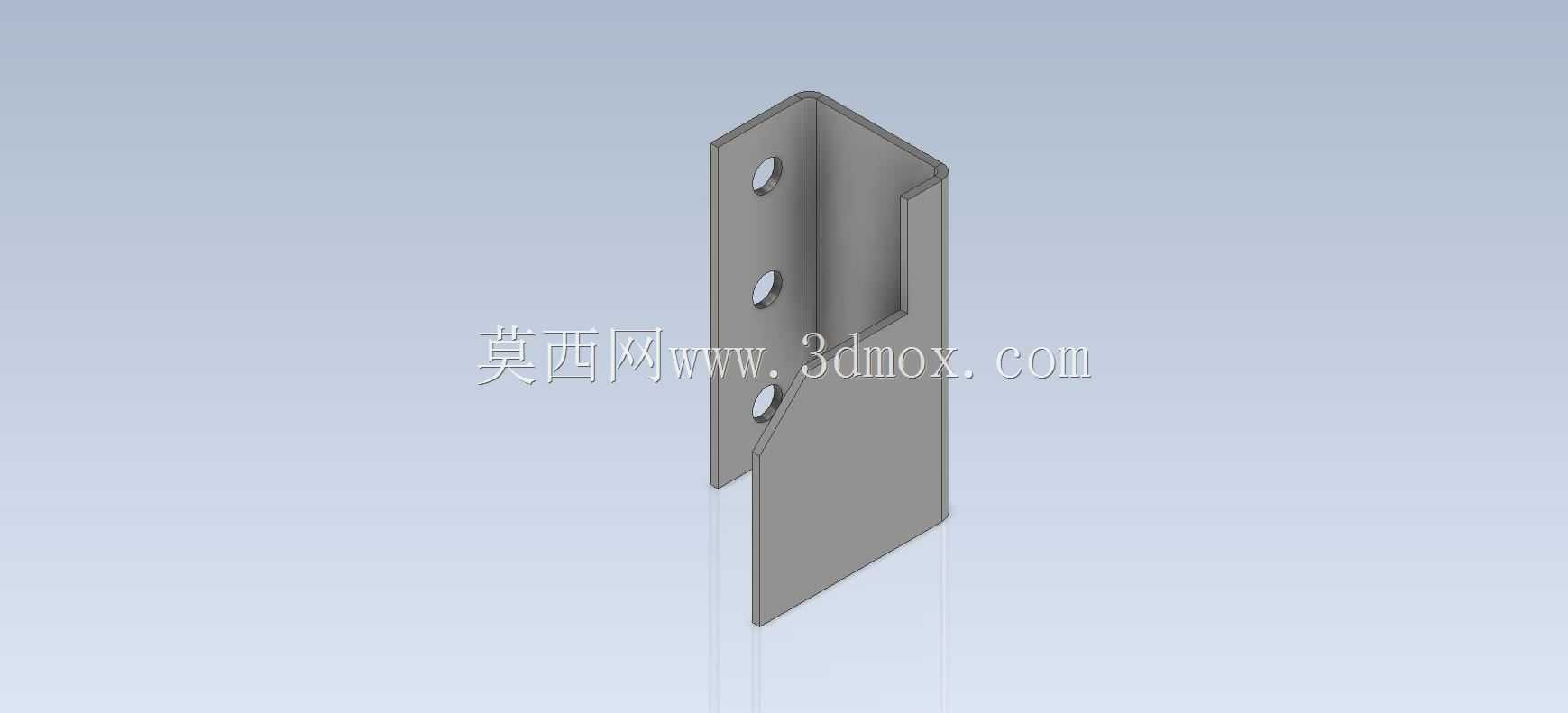

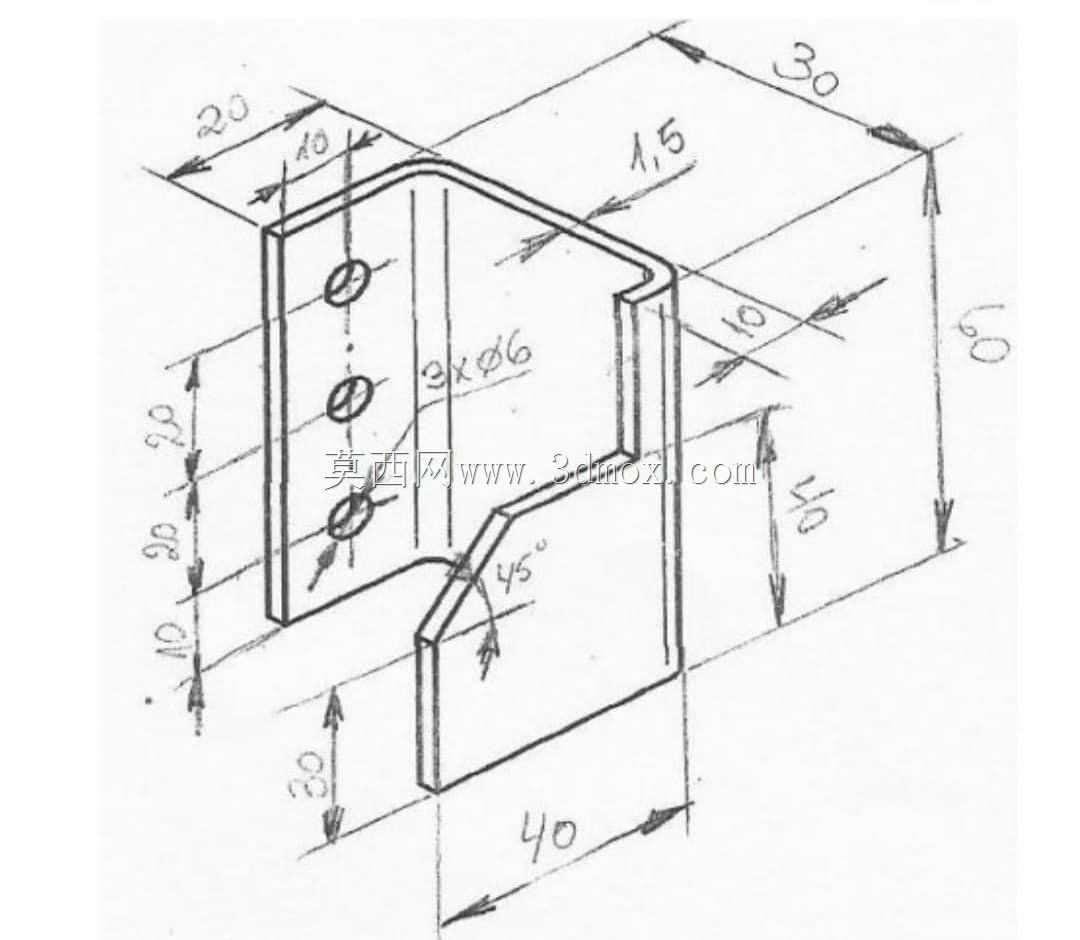

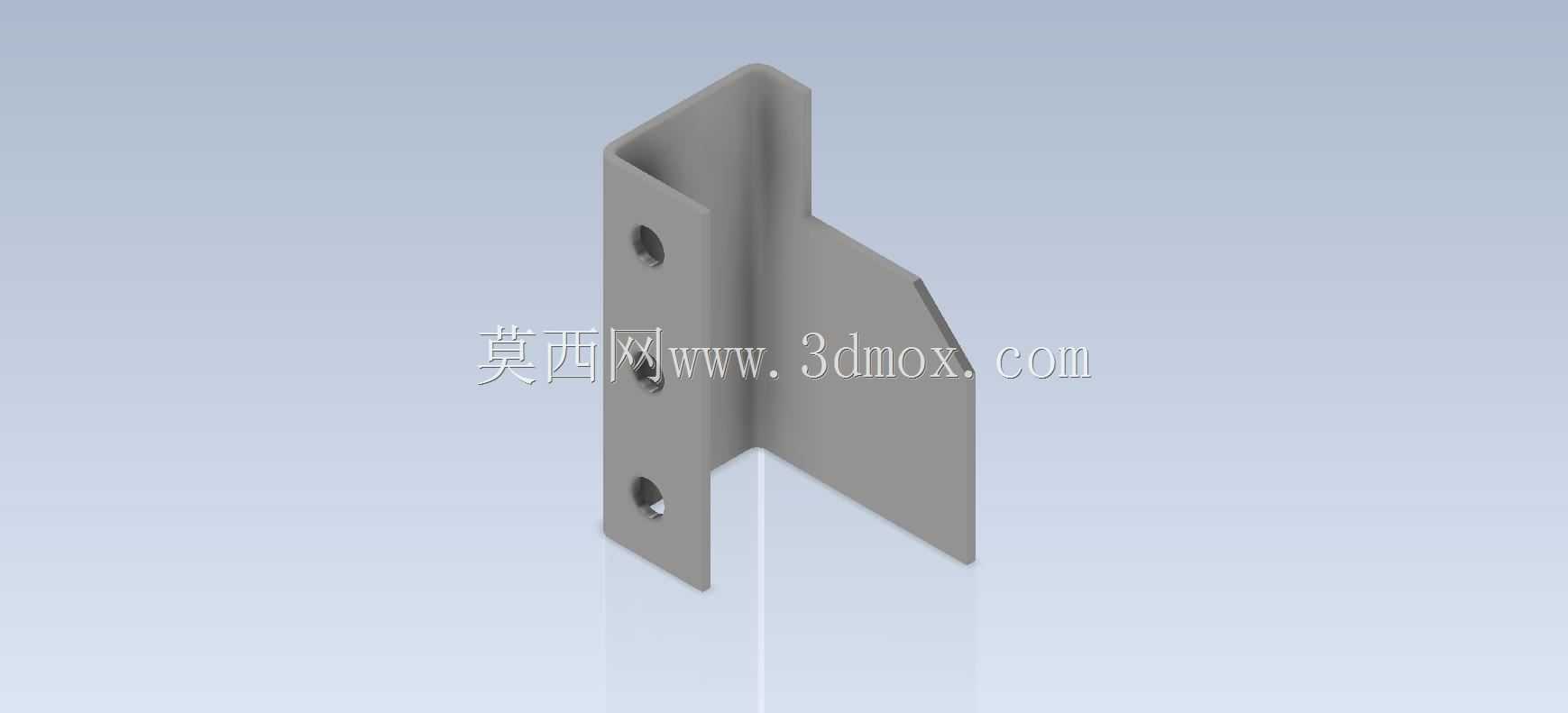

　　这类折边带孔钣金件在工业装配场景里的应用覆盖度极广，小到电气柜内部的元件固定、小型设备的侧边防护板安装，大到生产线轻型工装的辅助定位、非标设备的走线托架固定，都能见到同结构类型零件的身影。从结构设计逻辑来看，零件采用90度垂直折边的基础构型，其中一侧立面冲制了三个等距排布的圆形通孔，这部分结构主要用于和安装基面完成锁附固定，孔位的同轴度、孔边的去毛刺处理是加工时需要重点控制的环节，避免安装时螺丝无法顺畅穿入，或是孔边毛刺刮破配套安装的线缆、密封件。另一侧延伸的折边做了斜切收边处理，并非采用常规的直角裁切，这个设计细节一方面是为了避让安装空间内的相邻部件，减少装配时的干涉风险，另一方面也能降低零件边缘的锐边安全隐患，

　　在操作人员进行设备调试、维护时避免剐蹭。设计这类钣金件时，首先要核算折弯扣除值，保证折边成型后两个安装面的垂直公差控制在合理范围内，若折角角度偏差过大，会导致安装后支架出现倾斜，后续搭载的元件无法保持正确的工作位置。三个安装孔的孔距需要匹配常用的安装基面预留孔位，同时要预留足够的安装调节余量，避免因板材加工的轻微误差导致孔位无法对齐。零件的板材厚度选型需要匹配实际承载需求，若用于承载较重的电气元件或工装附件，需要适当提升板材厚度，同时在折角处增加压筋结构提升整体刚性，避免长期承重后出现折边变形。从安装边界来看，零件的垂直折边高度决定了它和安装基面之间的避让距离，延伸折边的斜切角度需要根据实际安装空间的邻接部件轮廓做适配调整，

　　保证装配后零件不会突出于设备的外装防护面，也不会和内部的运动部件产生刮碰。这类钣金件的成型工艺相对成熟，采用激光下料后数控折弯即可完成加工，冲孔工序在下料时同步完成，加工效率高，成本可控，非常适合批量配套使用，在各类轻型装配结构里是性价比极高的连接固定零件。
