机床用多孔定位连接块结构设计

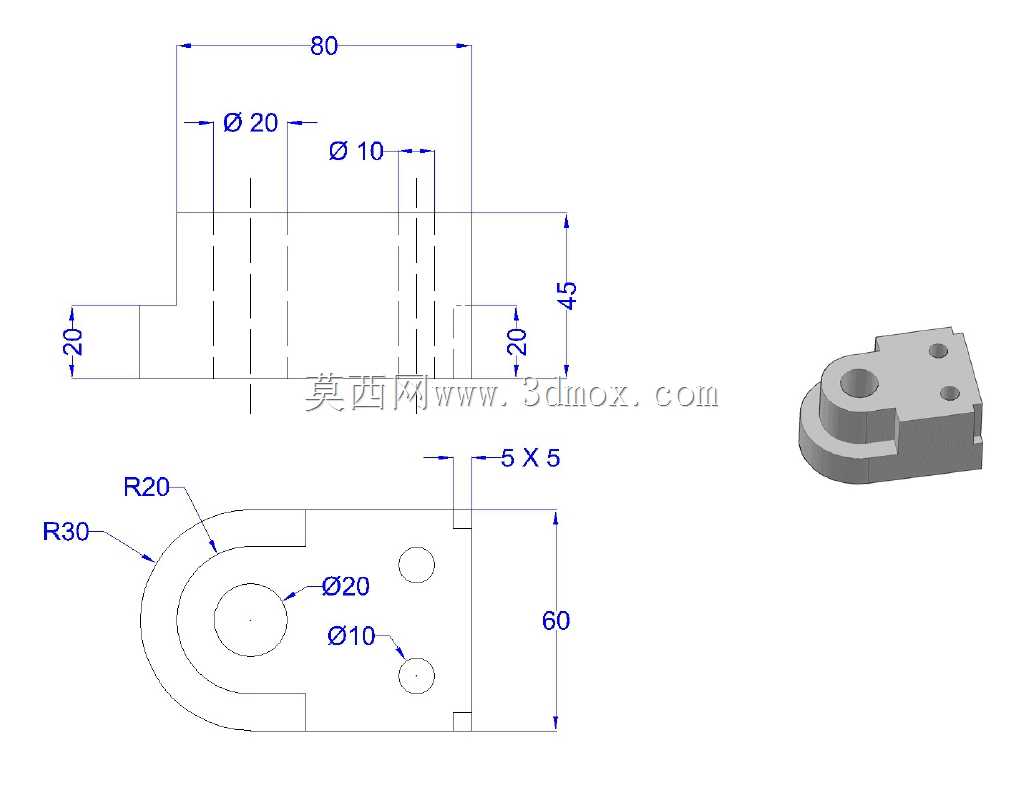

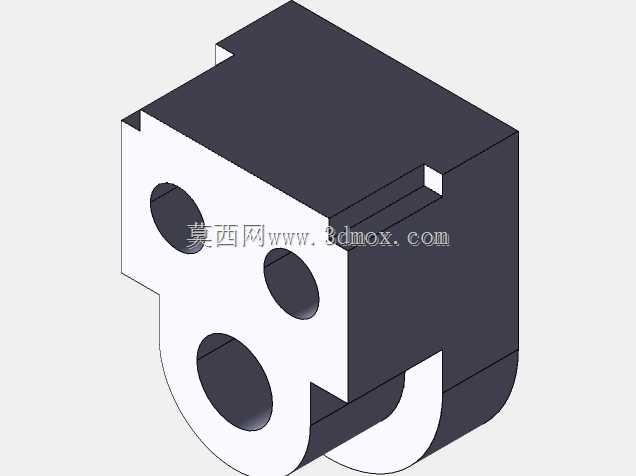

　　这类多孔块状零件常作为CA6140车床工装改造中的定位连接载体，在车床溜板箱辅助定位、刀架扩展模块安装场景中承担载荷传递与位置基准作用，日常生产中多用于替代原有非标定制的焊接连接座，解决小批量工装改造时标准件适配性不足的问题。零件整体采用方块基体结合下部圆弧过渡的结构形式，三个不同直径的通孔沿正面垂直排布，可分别对应不同规格的定位销、紧固螺栓穿过，实现与车床床身导轨面、附加工装基板的精准对接，侧面预留的缺口结构用于避让相邻安装的管线接头与锁紧扳手操作空间，避免装配时出现干涉。设计阶段优先考虑安装边界的适配性，零件背部为完整平面，可直接贴紧车床溜板的安装基准面，无需额外加工找平，下部圆弧结构对应溜板侧面的圆弧轮廓，

　　安装后不会突出于设备原有安全防护边界，不会影响车床原有行程范围内的部件运动。从结构受力角度看，实体块的结构形式可承受工装模块带来的垂直切削载荷与侧向扭转力，三个孔位的排布经过受力校核，孔间距避开了应力集中区域，即使在断续切削的振动工况下，也不会出现连接部位松动或基体开裂的问题。建模过程中需要重点关注孔位的同轴度与平面度公差，正面三个孔的轴线需保持平行且垂直于背部安装面，否则装配后会出现定位销别劲、螺栓无法锁紧的问题，侧面缺口的深度需要严格控制，既要保证足够的避让空间，又不能过度削减基体的结构强度，下部圆弧的曲率需要与对应安装部位的轮廓完全匹配，保证安装贴合度。这类零件在实际使用中不需要做额外的表面处理，

　　采用45号钢调质处理即可满足使用强度要求，加工时可先铣削六面基准，再通过钻床完成三个通孔的加工，最后铣削侧面缺口与下部圆弧，加工工序简单，适合小批量快速加工，能够有效缩短车床工装改造的周期，降低改造成本，在普通车床的功能扩展、老旧设备的精度恢复改造场景中有着较高的实用价值。
