斜格镂空多层储物练习书架结构设计

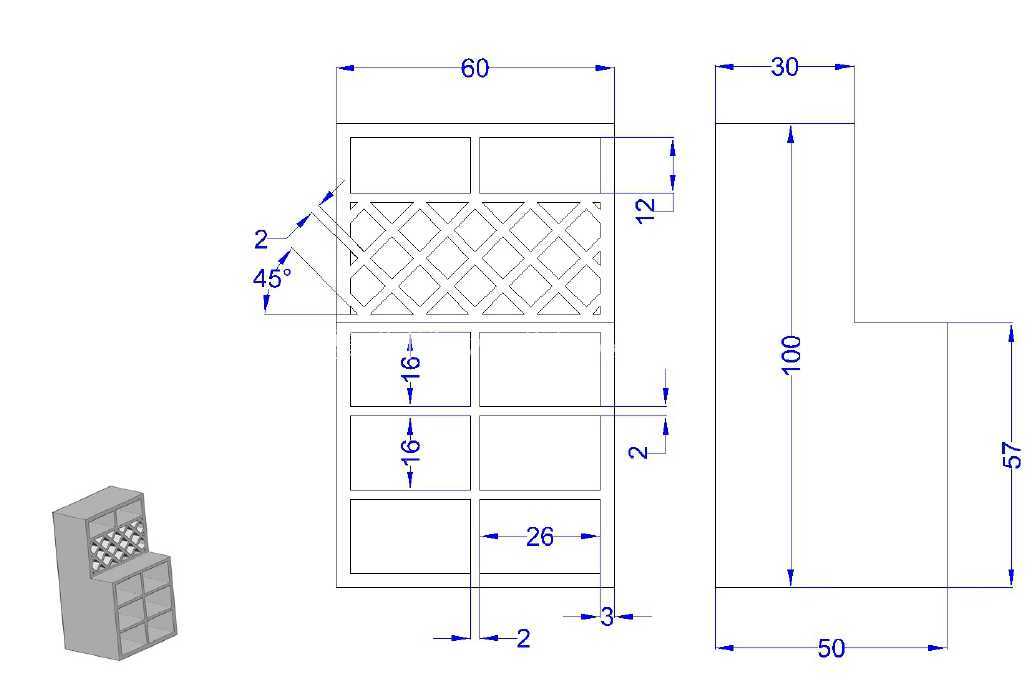

　　日常车间工位、设计工作室的零散资料收纳场景中，这类小型立式置物架的使用频率极高，不同于常规民用书架的大尺寸设计，该款结构更偏向小空间的精准适配，可放置在工位边角、绘图桌侧方，用来收纳常用的设计手册、零件样本、小型工具盒等物品，避免桌面零散物件堆积占用绘图操作空间。从结构细节来看，整体采用立式L型侧支撑结构，侧支撑板总高度100mm，底部横向延伸长度50mm，上部置物区横向宽度60mm，整体外轮廓的边界尺寸控制紧凑，不会占用过多台面空间，安装放置时仅需保证台面平整即可，无需额外的固定连接件，依靠自身底部的支撑面即可保持稳定。

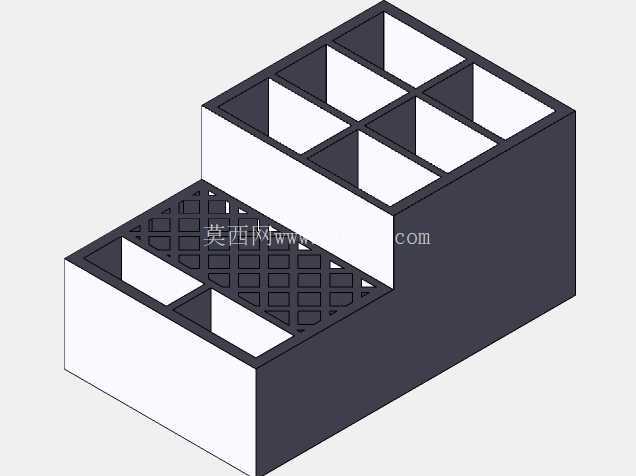

　　置物区的分层设计做了差异化的尺寸规划，下部两层封闭格的单格内高为16mm，适合放置较薄的手册、便签本类物品，中部斜格镂空区的高度为12mm，采用45度斜向交叉的网格结构，既可以减轻整体构件的重量，也能方便快速识别格内放置的物品，拿取时无需完全拉开格层，斜向的格条还能对放置的薄本类物品起到侧向限位作用，避免物品倾倒滑落。最上层设置为开放式平层，可放置稍高的工具书或者常用的量具盒，适配不同高度物品的收纳需求。

　　设计过程中，所有板材的壁厚统一设置为2mm，属于常规钣金加工的常用厚度，折弯、裁切的工艺性较好，不需要特殊的定制刀具即可完成加工，格层与侧支撑板的连接采用折边咬合的结构形式，减少额外的紧固件使用，装配后整体的结构刚度更好，不会出现格层晃动的问题。侧支撑板上部做了30mm宽度的收窄设计，既可以减少上部材料的使用，也能避免拿取上层物品时侧边上沿磕碰手臂，下部延伸出的57mm高度的支撑段，刚好可以贴合放置面的侧边，防止架体受外力时向前倾倒。中部镂空区的斜格条角度设置为45度，格条之间的间距经过反复调整，既保证格条的支撑强度，不会因为放置重物出现变形，也不会因为格条过密导致物品拿取不便，斜格区侧边设置的2mm宽的限位挡边，能够防止放置的薄本从侧边滑出。底部的支撑边做了3mm宽的折边处理，增大与放置台面的接触面积，降低单位面积的压力，避免刮花台面涂层，同时折边结构也能提升底部的结构强度，防止长期放置后底部支撑边出现变形翘曲。

　　在实际建模练习过程中，这类结构可以很好地训练草图约束、钣金折弯、阵列特征的使用技巧，尤其是斜格区域的交叉结构，需要精准控制格条的角度与间距，保证所有格条的连接位置完全对齐，不会出现缝隙或者重叠的问题，侧支撑板的轮廓尺寸需要与各层格板的安装位置完全匹配，折弯边的让位尺寸要计算准确，避免装配时出现干涉。这类小型置物结构除了在办公场景使用外，稍作尺寸放大调整后，也可用于生产车间的工具存放、便利店的小型货品陈列，结构的通用性较强，通过调整格层的间距、整体的高度宽度，即可适配不同的收纳需求，镂空区域的网格样式也可根据实际使用场景调整，比如更换为方孔、长条孔等形式，兼顾通风或者视觉展示的需求。
