CA6140车床配套进气门结构设计

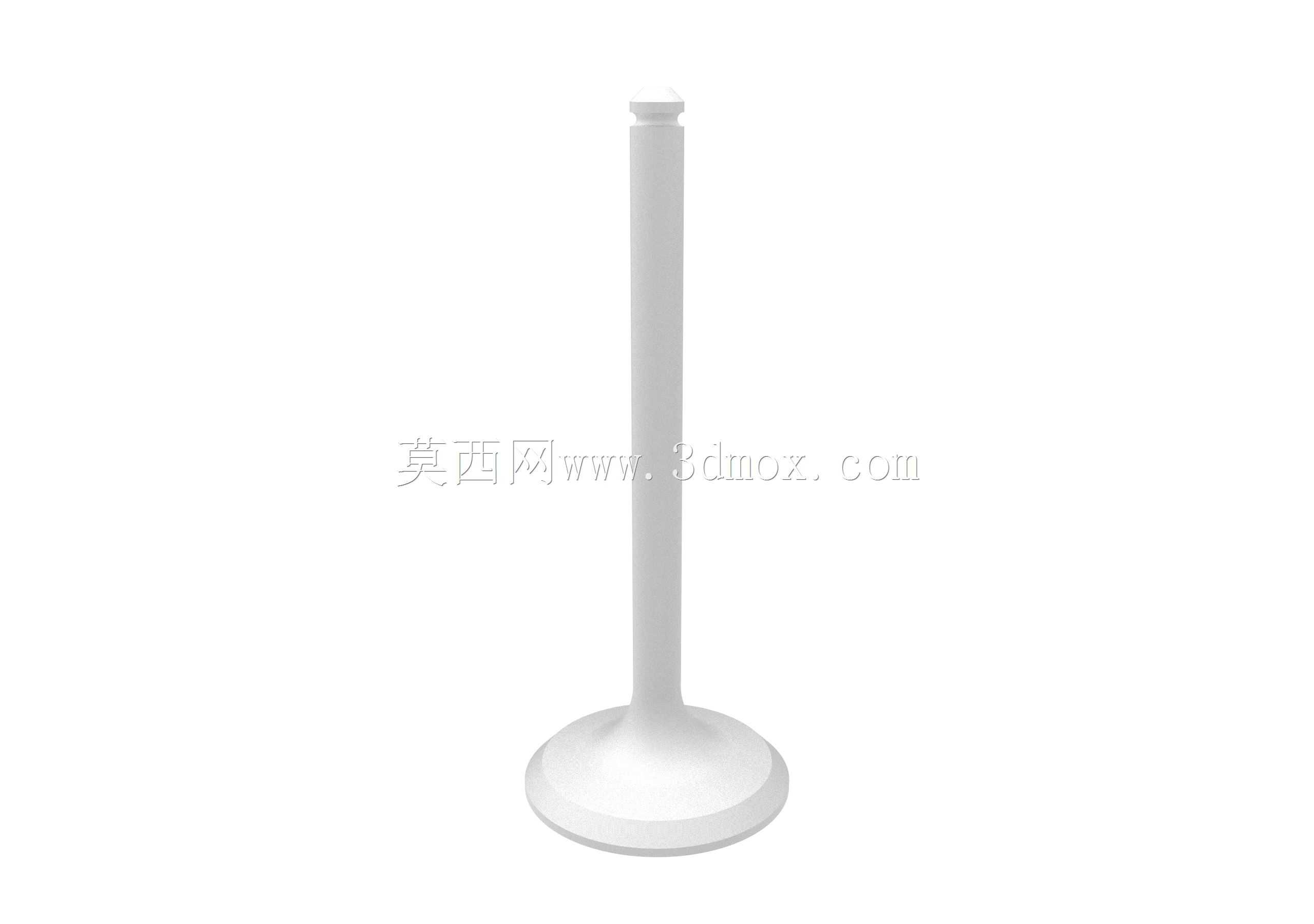

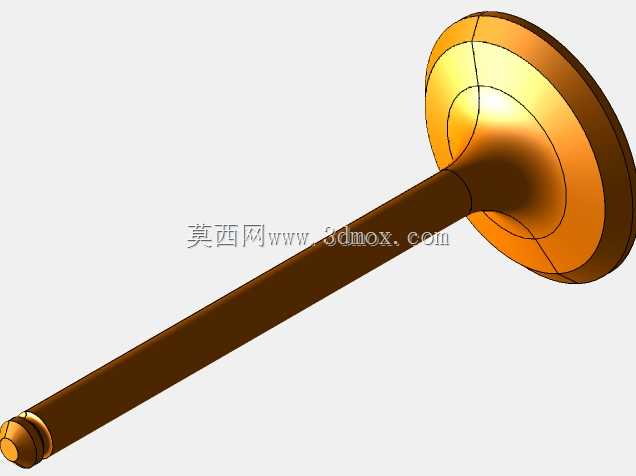

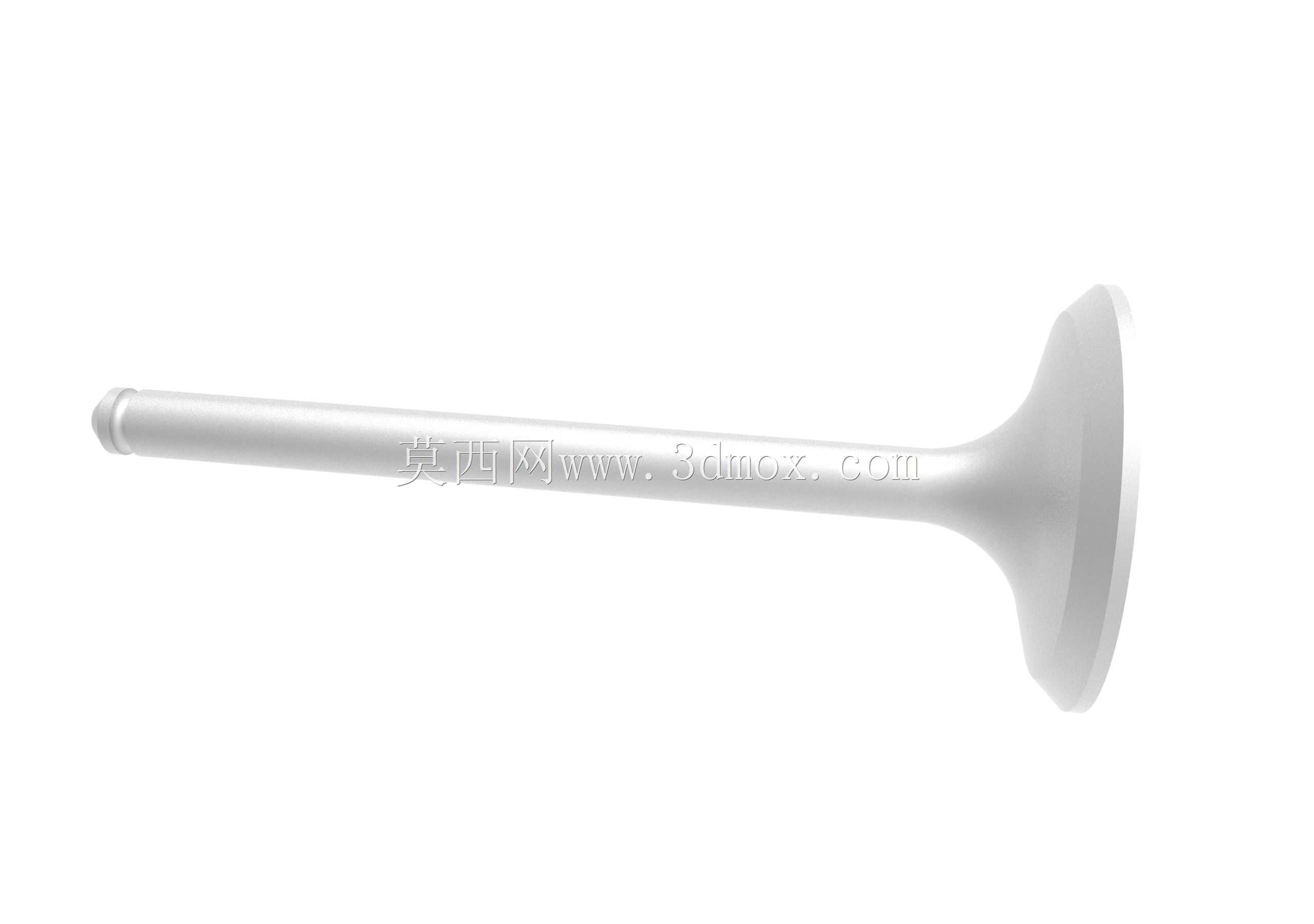

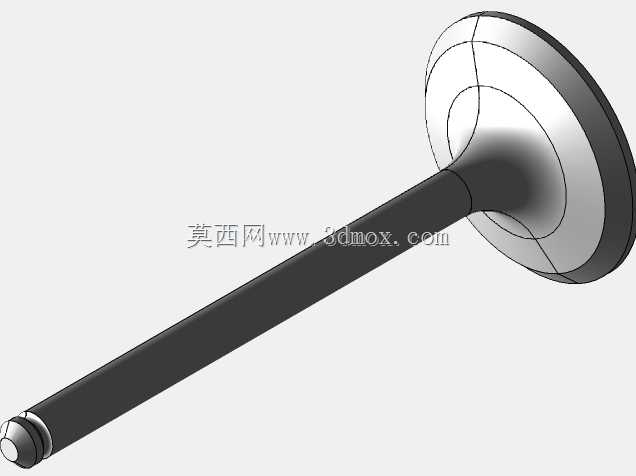

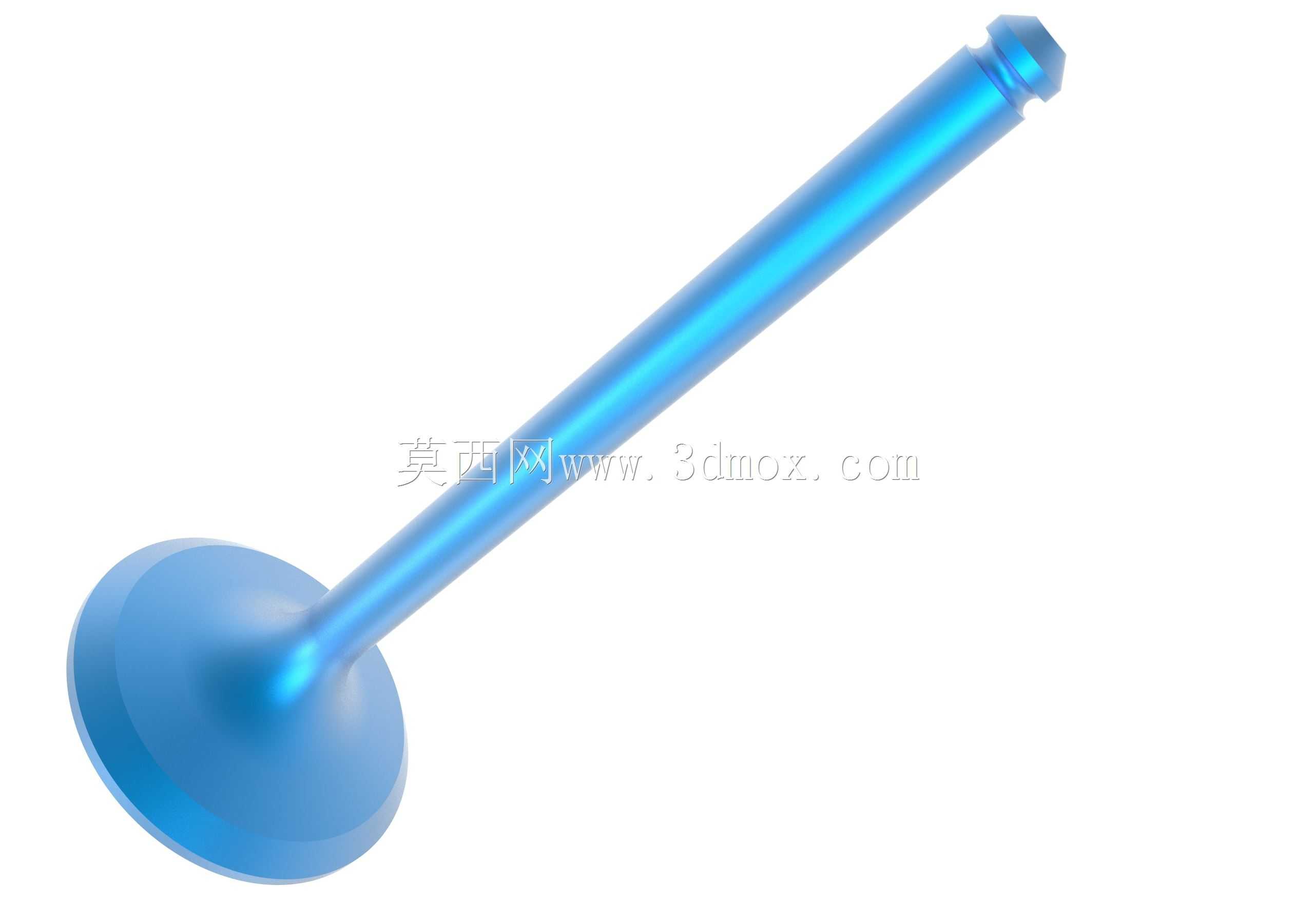

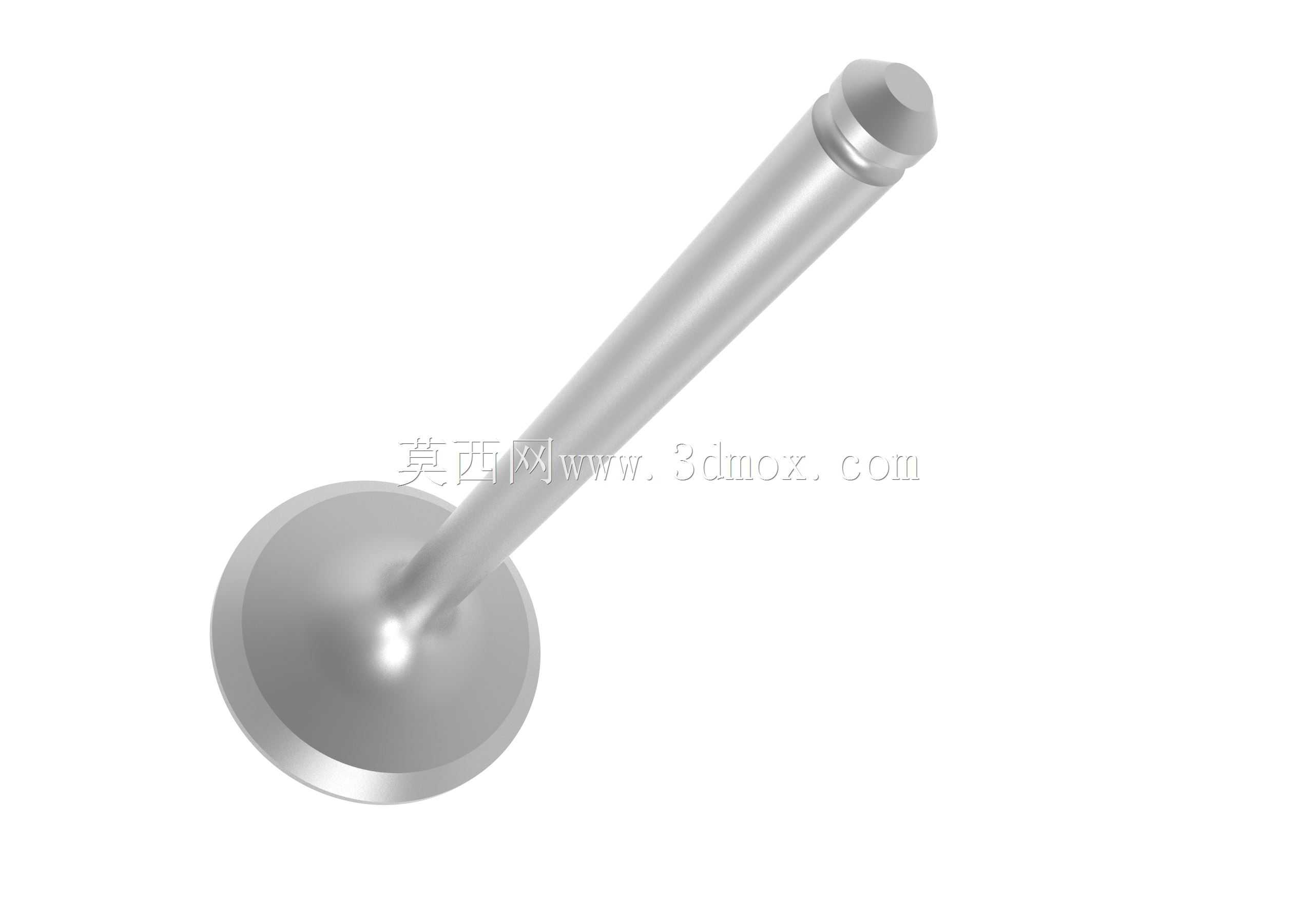

　　这款零件是适配CA6140车床配套动力单元的进气门构件，在车床附属动力系统的四冲程工作循环里，承担着进气冲程精准控制混合气进入气缸的核心作用，其工作状态直接影响动力单元的充气效率、燃烧稳定性与输出功率，是动力端配气机构里的关键执行零件。从结构设计逻辑来看，整体采用细长杆配大直径盘部的经典构型，杆部做了等直径圆柱设计，表面粗糙度要求控制在Ra0.8以内，保证和气门导管的配合间隙稳定在0.02-0.04mm区间，既可以在往复运动中实现精准导向，又能避免间隙过大导致的机油窜入燃烧室、间隙过小引发的卡滞抱死问题。杆部顶端设计了环形锁夹槽结构，用来和气门弹簧座的锁片配合，实现气门的轴向定位，锁夹槽的圆角做了R0.5的过渡处理，

　　避免应力集中导致的杆部疲劳断裂，毕竟配气机构工作时气门要承受每分钟上千次的往复冲击，应力集中区域是失效高发点，这个细节直接决定零件的使用寿命。盘部的密封锥面采用45度锥角设计，这个角度是经过大量工程验证的最优值，既可以保证足够的密封比压，实现气门关闭时和气门座圈的紧密贴合，防止气缸漏气导致压缩压力不足，又能在气门开启时获得更大的气流通过截面，降低进气阻力，提升充气效率。盘部和杆部的过渡区域采用大圆弧平滑过渡，一方面可以减少进气气流的阻力，让混合气进入气缸时的流场更均匀，避免局部涡流影响充气效果，另一方面可以分散杆部承受的冲击载荷，降低过渡区域的应力集中系数。从安装边界来看，杆部总长度需要匹配气门导管的安装深度、

　　气门弹簧的预压长度以及凸轮轴的基圆位置，装配时要保证气门升程符合设计值，盘部外径要和气缸盖的燃烧室座圈尺寸匹配，关闭时盘部背面不能和活塞顶面发生运动干涉，这一点在建模时已经做了运动仿真验证，全行程下的最小安全间隙控制在0.8mm以上，完全满足高速运转下的形变避让需求。在实际加工场景中，这类零件一般采用耐热合金钢作为毛坯材料，经过模锻成型后，再通过数控车床完成杆部、盘部、锥面的粗精加工，最后对密封锥面做研磨处理，保证和座圈的配合密封性。建模过程中对所有配合面的尺寸公差、形位公差都做了明确标注，杆部的圆柱度要求控制在0.005mm以内，盘部端面对杆部轴线的端面圆跳动不超过0.02mm，这些精度要求都是为了保证零件装配后能在高温、高冲击的工作环境下长期稳定运行，不会出现偏磨、密封失效等问题。
