CA6140车床用铰接式支撑固定座结构

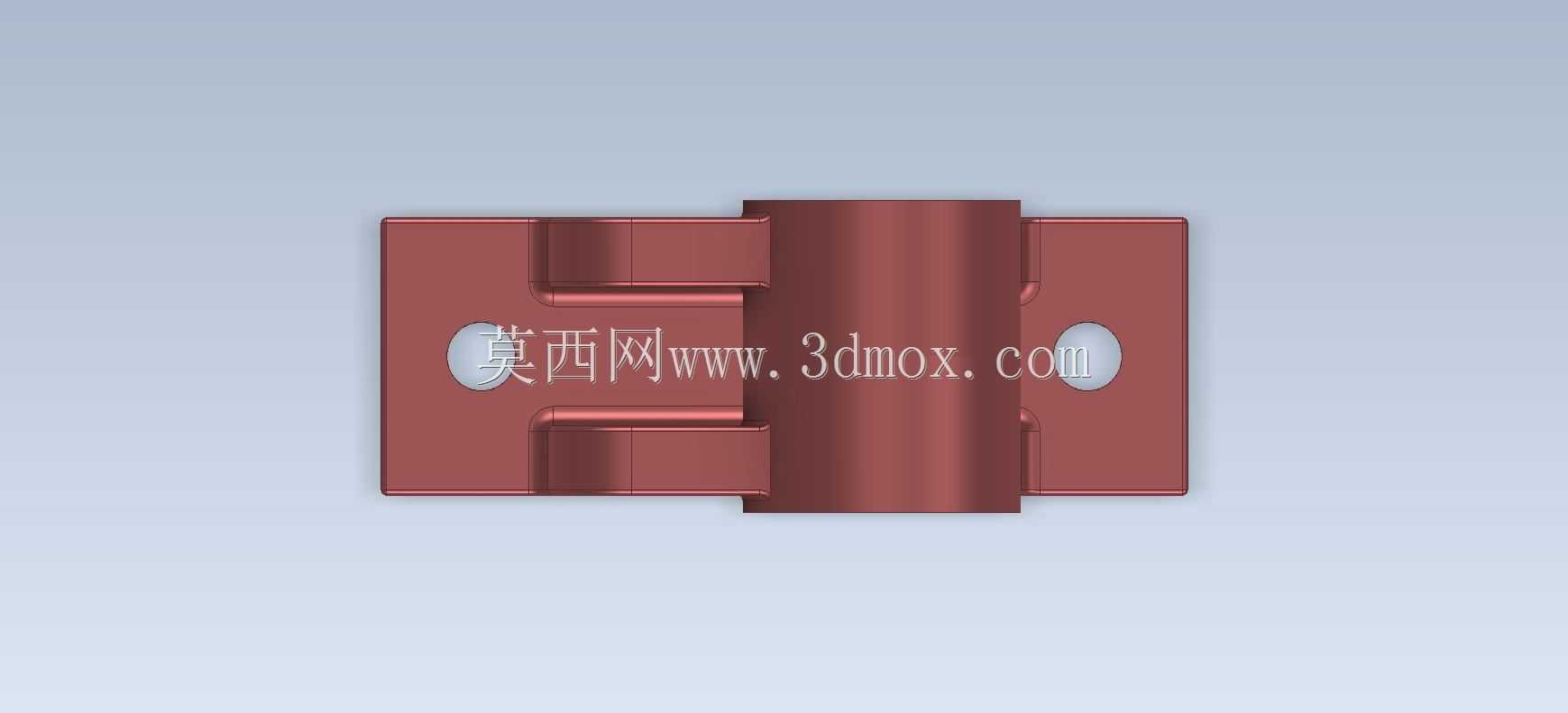

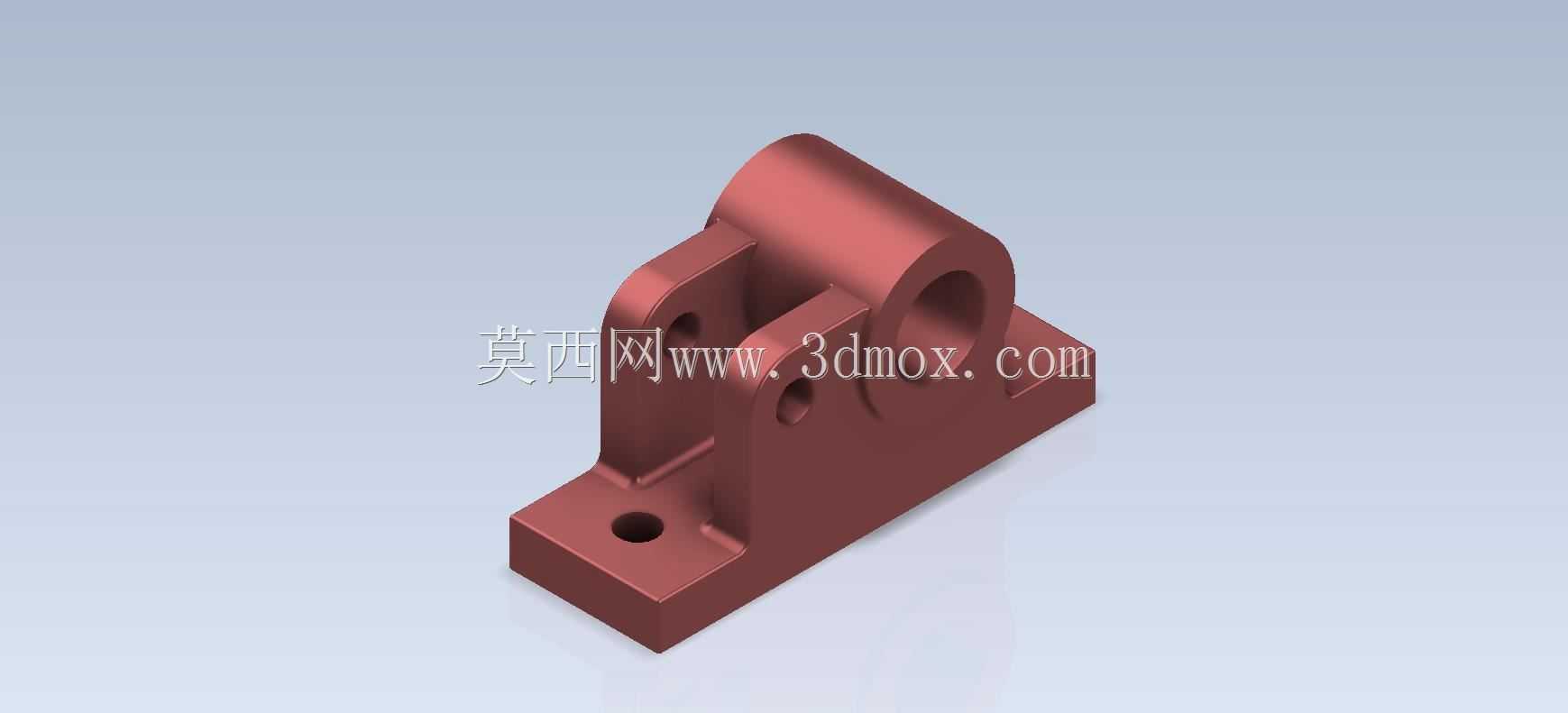

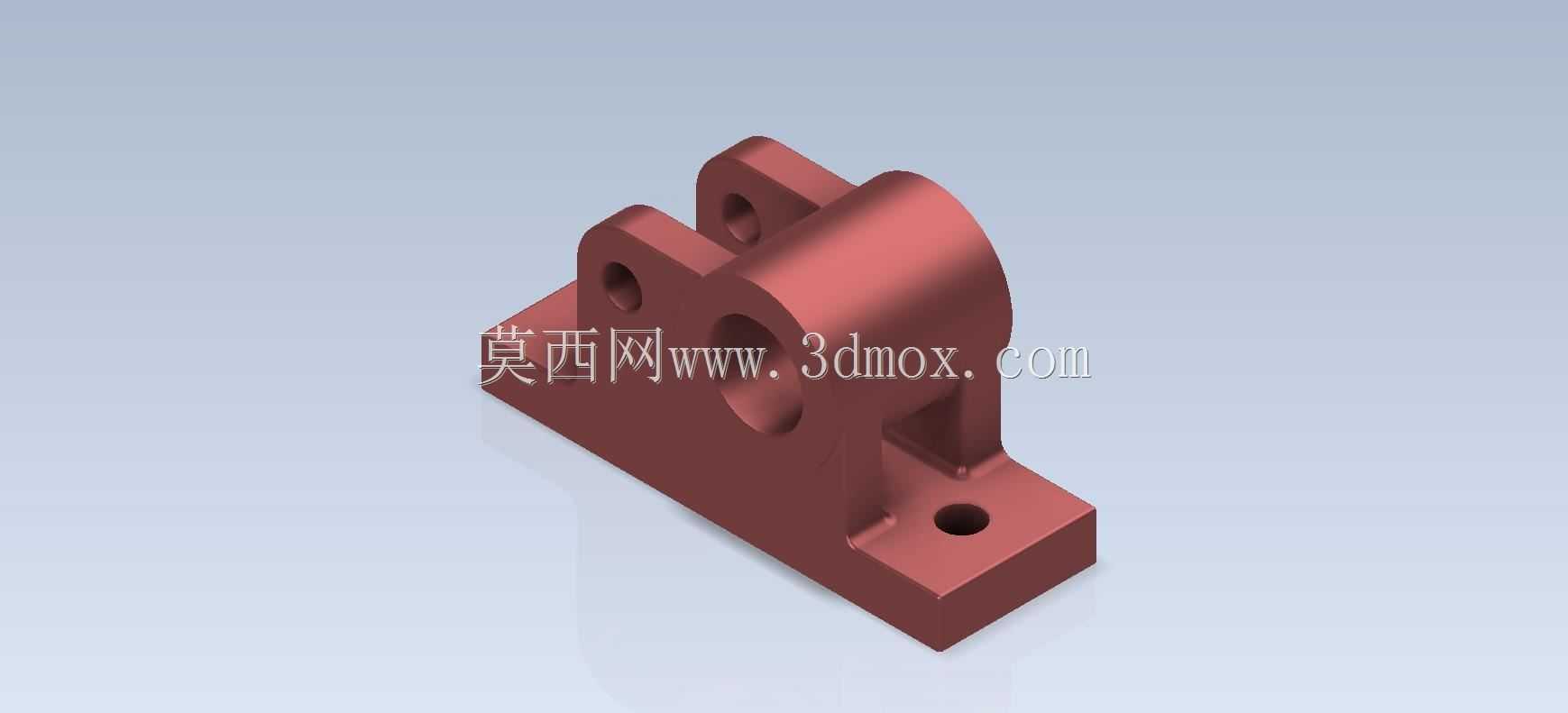

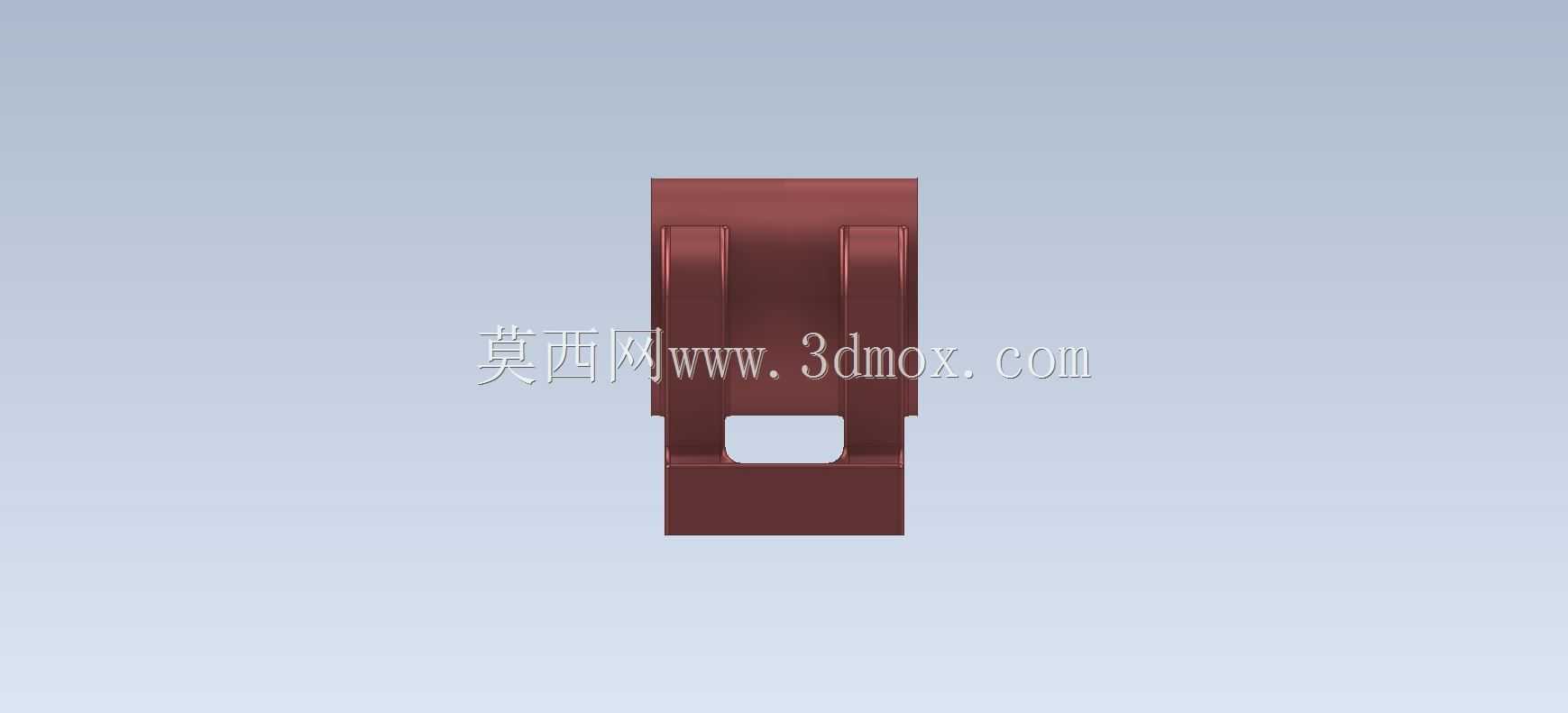

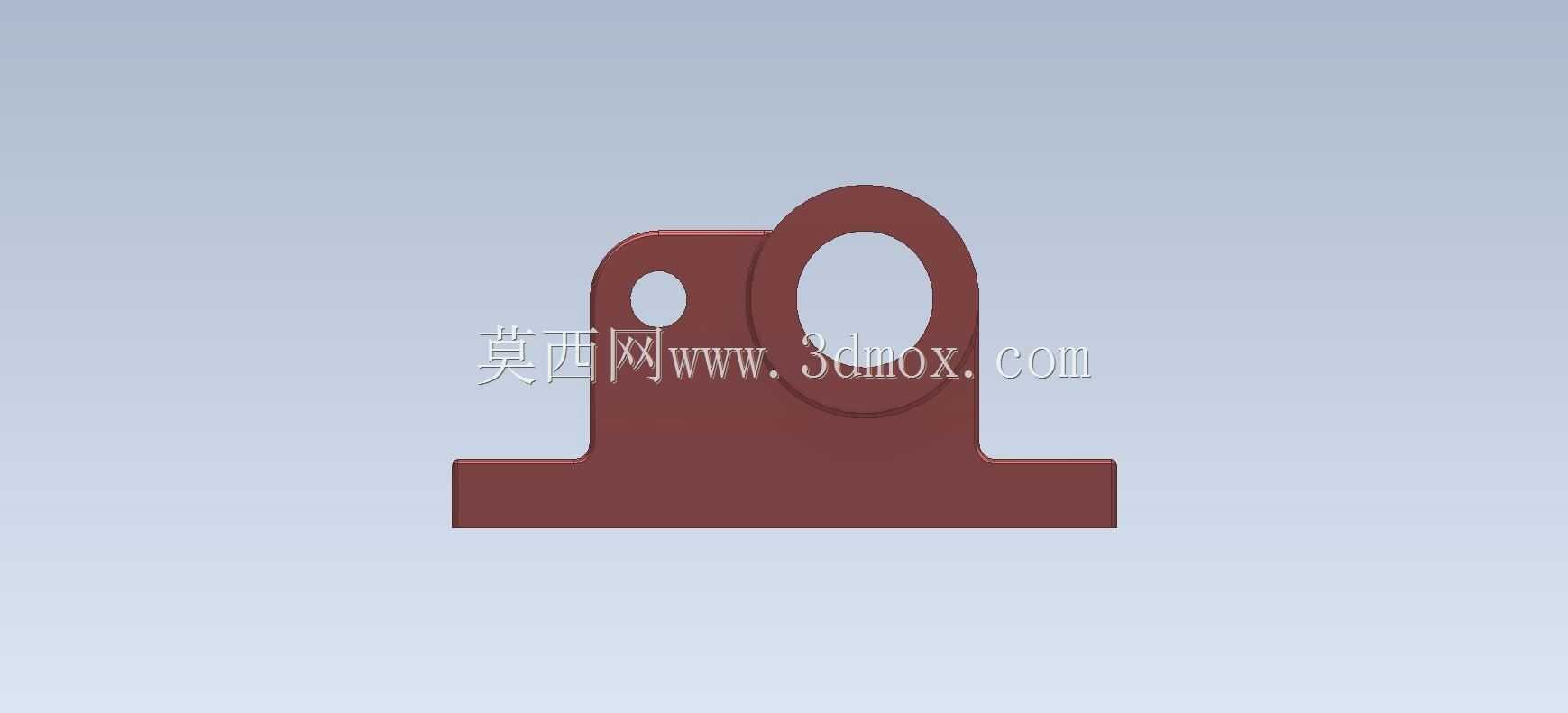

　　这款支撑固定座是CA6140普通车床进给传动系统中的配套铰接支撑零件，主要承担传动摆杆的转轴定位、载荷传递与安装固定功能，在车床溜板箱与进给箱的联动机构中，为摆动式传动杆件提供稳定的回转支撑基准，避免传动过程中杆件出现径向窜动、偏摆错位的问题，保障进给动作的传递精度。从结构设计来看，零件整体采用一体式铸钢毛坯加工成型，底部为带单安装孔的矩形安装底板，底板与上方支撑立壁之间设置了渐变式加强筋结构，可在不额外增加零件整体重量的前提下，提升立壁与底板连接位置的抗弯折、抗冲击性能，适配车床运行过程中产生的交变载荷工况。上方的支撑主体分为两个功能区域，一侧为带同轴通孔的铰接耳座，孔位经过精镗加工，可与配套销轴实现H7/h6级间隙配合，

　　满足摆杆绕销轴灵活回转的同时，将径向配合间隙控制在0.02mm以内，避免传动回程误差；另一侧为带减重孔的立板结构，在保证结构刚性的前提下减少材料用量，同时为相邻传动部件预留足够的运动避让空间，避免机构运行时出现运动干涉。安装边界方面，矩形底板的平面度公差控制在0.015mm以内，安装时可与车床床身的安装基面完全贴合，单螺栓安装孔的位置精度按照IT7级公差加工，可直接匹配床身预制的安装螺孔位置，无需现场配钻调整；铰接孔的中心高与安装底板基面的尺寸公差严格控制在±0.03mm，保障装配后传动杆件的中心高与相邻传动部件完全对齐，避免出现别劲、卡滞的问题。在实际加工场景中，这类零件的建模过程需要重点关注安装基准与功能孔位的尺寸关联，

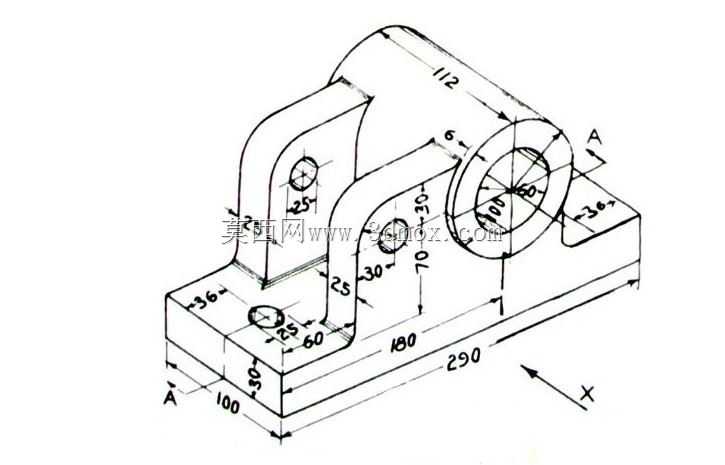

　　所有配合面的拔模斜度、铸造圆角都要符合铸钢件的工艺要求，避免后续加工出现余量不均、薄壁位置浇不足的缺陷；同时要提前核算铰接位置的接触应力，确保在车床最大进给载荷下，耳座位置的压应力处于材料许用应力范围内，长期运行不会出现孔位变形、磨损超差的问题。这类支撑座虽然属于车床的小型配套零件，但直接影响进给传动的动作可靠性，建模时需要严格还原各位置的倒角、退刀槽等工艺细节，确保生成的工程图可直接用于指导车间的铸造、机加工全流程生产。
