CA6140机床用200x60x15规格长槽安装板

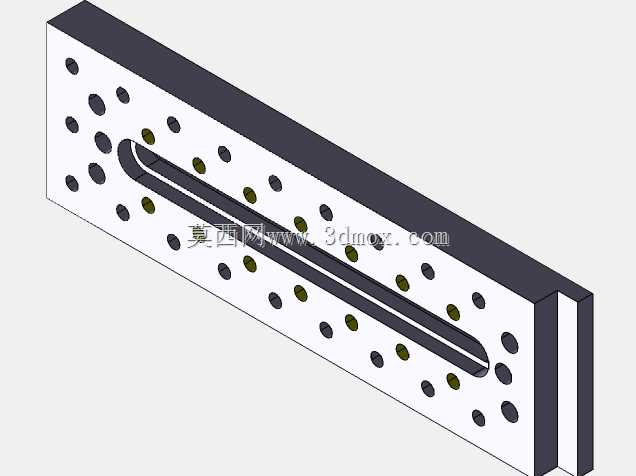

　　在普通车床的改造与工装适配场景中，这类带长通槽的多孔安装板是非常常见的配套结构件，主要适配CA6140系列卧式车床的溜板、刀架侧部或者床身辅助工装安装位，用来拓展机床的附件安装点位，解决原有安装位不足、位置固定无法调节的问题。从结构设计来看，该板件整体为长方体条状结构，外形尺寸严格控制在200mm长度、60mm宽度、15mm厚度的范围内，安装边界清晰，不需要额外对周边机床结构做切削改造就能直接适配原有安装基面，板体主体采用45号钢调质处理的设计思路，表面做发黑防锈处理，兼顾刚性与长期使用的耐锈蚀能力。板件正面沿长度方向居中开设一条通长的腰型长槽，槽体边缘做倒角去毛刺处理，这个长槽的核心作用是提供安装位置的调节余量，当配套安装的工装、

　　附件需要沿板长方向微调位置时，不需要重新打孔，只需要松开穿过长槽的紧固螺栓就能滑动调整，调整到位后直接锁紧即可，大幅降低工装调整的工作量。长槽两侧对称排布多组不同孔径的安装孔，孔位按照等间距与错位排布结合的方式设计，既有适配M6、M8标准内六角螺栓的通孔，也有对应定位销的铰制孔，不同孔径的孔位覆盖了常见小型机床附件的安装尺寸需求，不管是安装行程挡块、冷却管支架、辅助定位靠山还是小型气动夹紧元件，都能找到对应的安装孔位，不需要现场二次配钻。板体的安装基面做平面磨加工，平面度控制在0.02mm以内，保证和机床安装面贴合紧密，不会因为贴合间隙导致安装的工装出现位置偏差，所有安装孔的孔口都做1x45度倒角，既可以避免螺栓装配时刮伤螺纹，

　　也能去除机加工产生的毛刺，防止装配时割伤操作人员。在实际机床加工场景中，这类安装板经常被用来替代原机床的固定式安装座，尤其是在小批量多品种零件的加工场景下，需要频繁切换工装、调整附件位置，这种带调节长槽的多孔板能大幅缩短工装调整的辅助时间，不需要每次更换加工零件都重新设计制作安装座，只需要在板件上调整附件位置就能适配不同的装夹需求。设计时特意控制了15mm的板厚，既保证了螺栓锁紧时板体不会发生形变，也不会因为板体过厚导致螺栓穿入长度不足，同时板体的侧边做了直角精磨处理，可以作为安装时的定位基准，装配时只需要将板侧靠紧机床基面的定位边，就能快速找正板件的安装方向，不需要反复打表找正，提升装配效率。板件上的所有孔位都做了位置精度校验，

　　孔位间距公差控制在±0.05mm以内，保证安装标准附件时不会出现孔位错位的问题，长槽的宽度按照M8螺栓的外径设计，槽壁的粗糙度控制在Ra3.2，保证螺栓在槽内滑动顺畅不会卡滞，同时锁紧时螺栓头的接触面能完全贴合槽口平面，锁紧后不会出现位置滑移。
