橡果螺栓异形紧固件三维结构设计

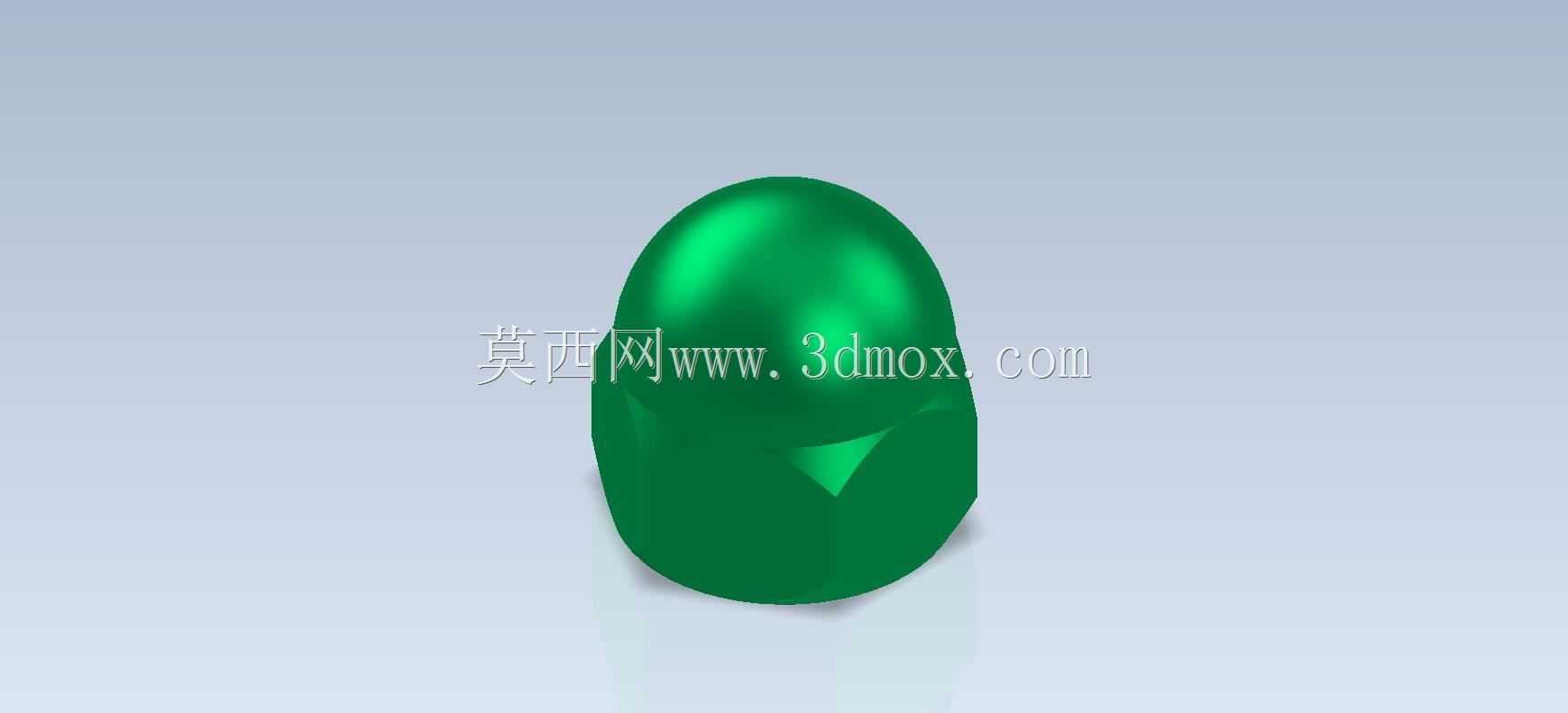

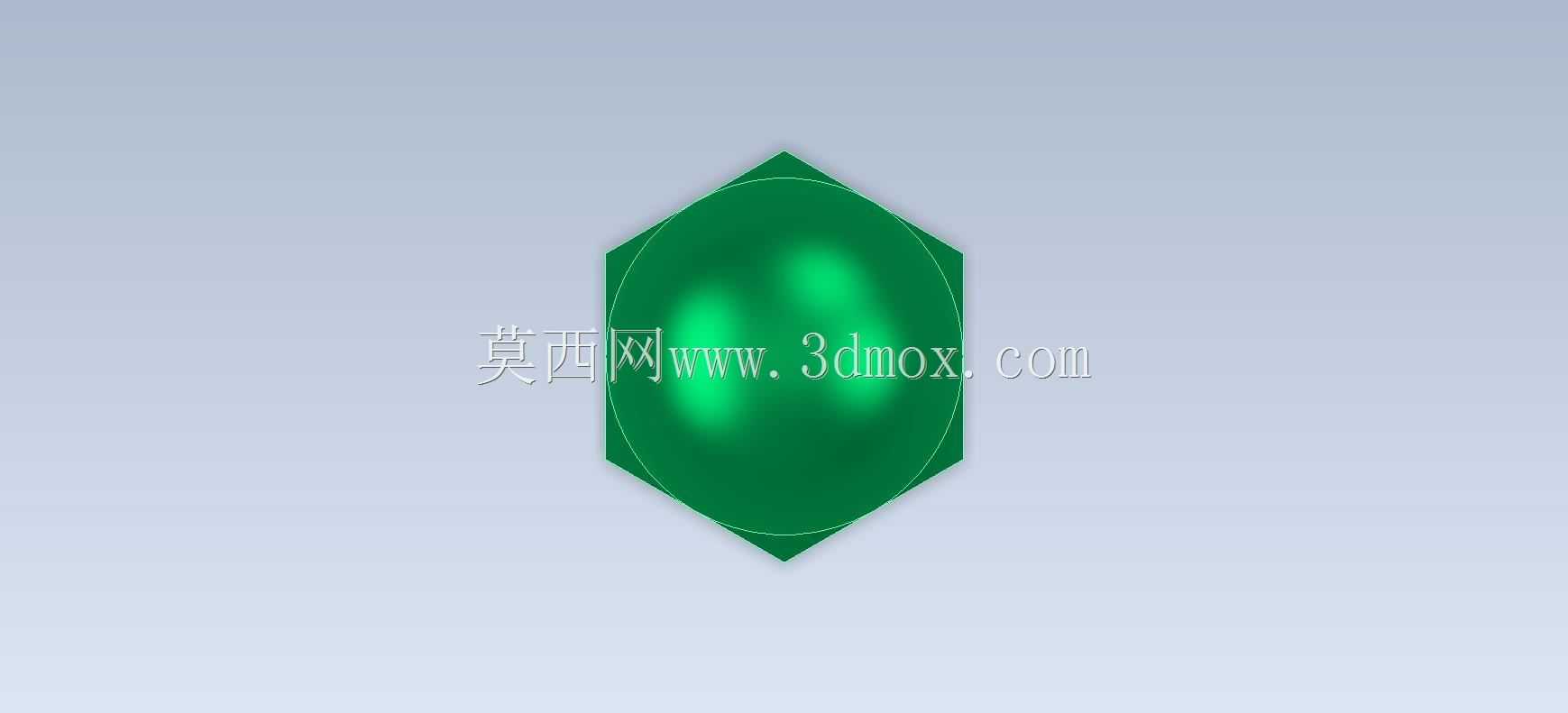

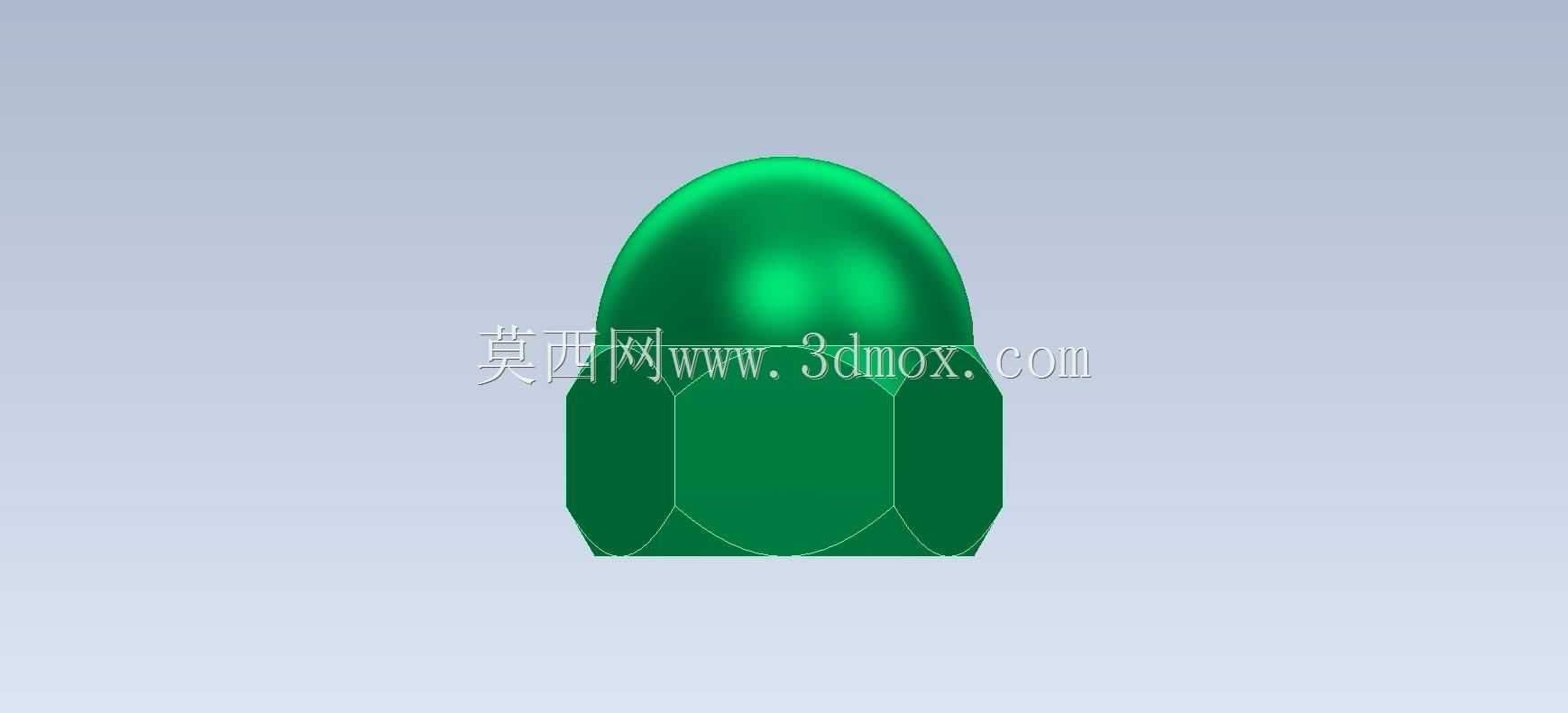

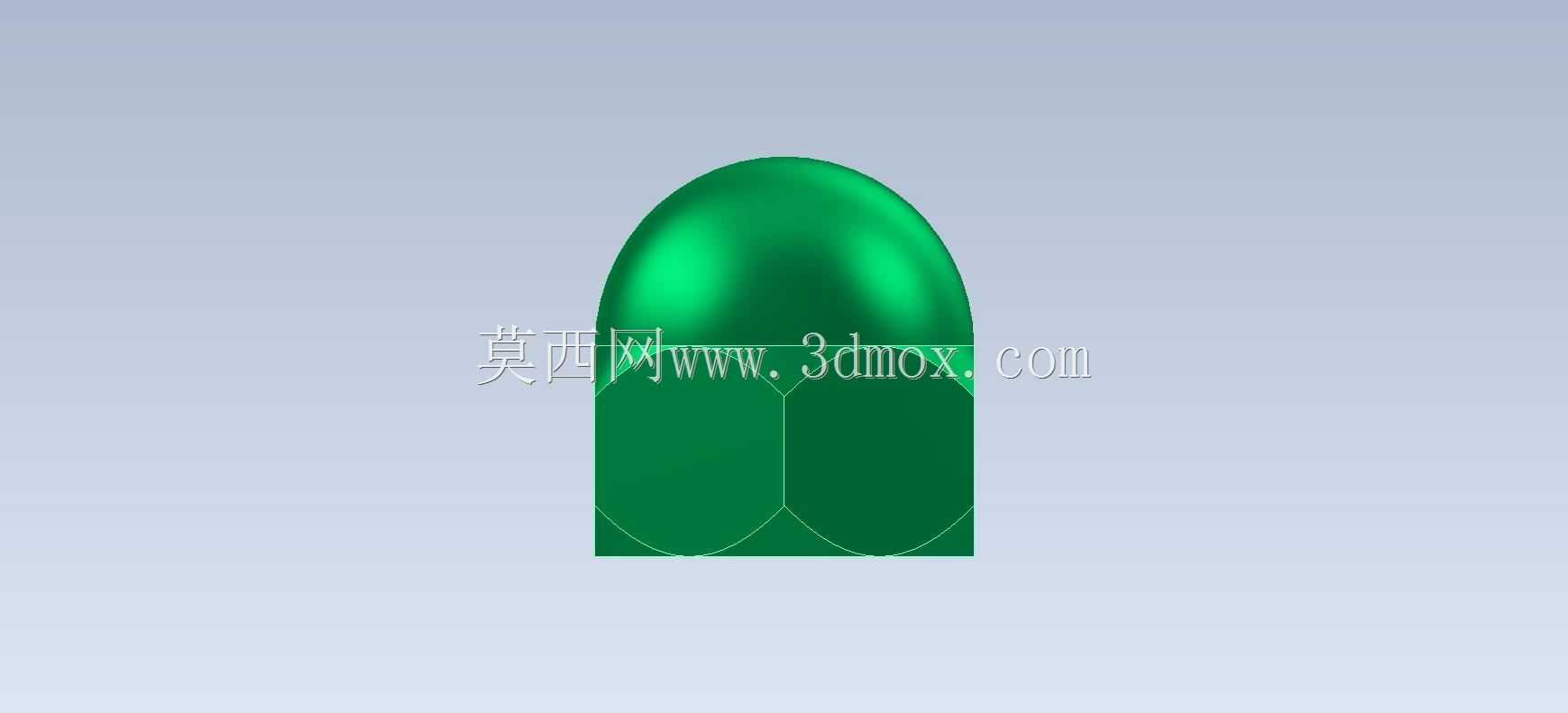

　　这类橡果形态的异形紧固件，常应用在对外观平整度有要求、同时需要避免螺纹外露剐蹭的装配场景中，比如户外游乐设施的外露连接位、民用家具的金属框架拼接处、小型机电设备的外壳紧固点位，相比普通外六角螺母，其端部的圆弧过渡结构能消除尖锐棱角，降低人员磕碰划伤的风险，同时也能在一定程度上减少螺纹端部积尘、积水带来的锈蚀问题。从结构设计逻辑来看，下半部分保留了标准六角的夹持面，能够适配常规的开口扳手、套筒工具完成拧紧作业，不需要额外定制专用拆装工具，兼顾了特殊外形需求和通用装配的便利性；上半部分的椭球弧面做了等壁厚设计，在保证弧面结构强度的前提下，尽可能控制零件整体重量，避免不必要的材料浪费。建模过程中需要重点把控六角棱边和弧面的衔接过渡，

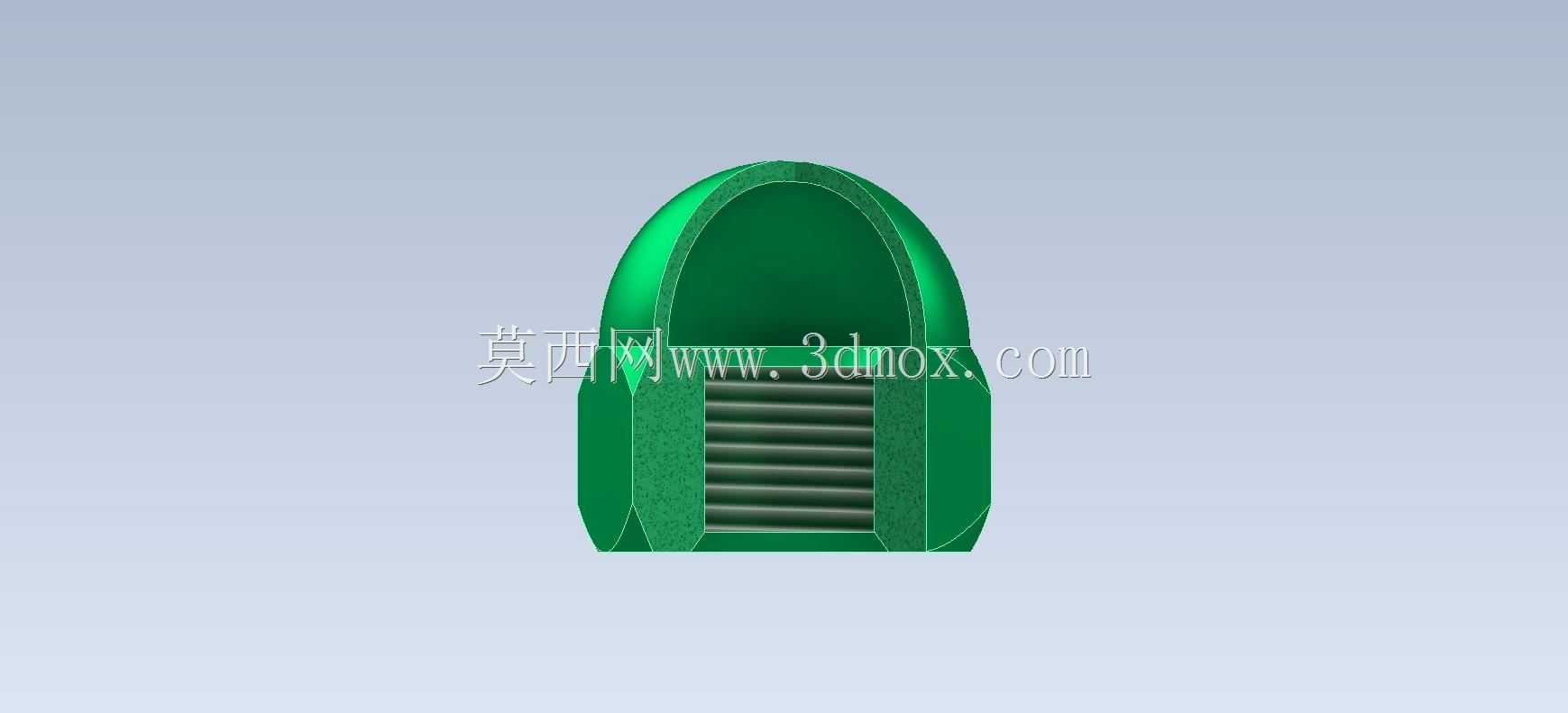

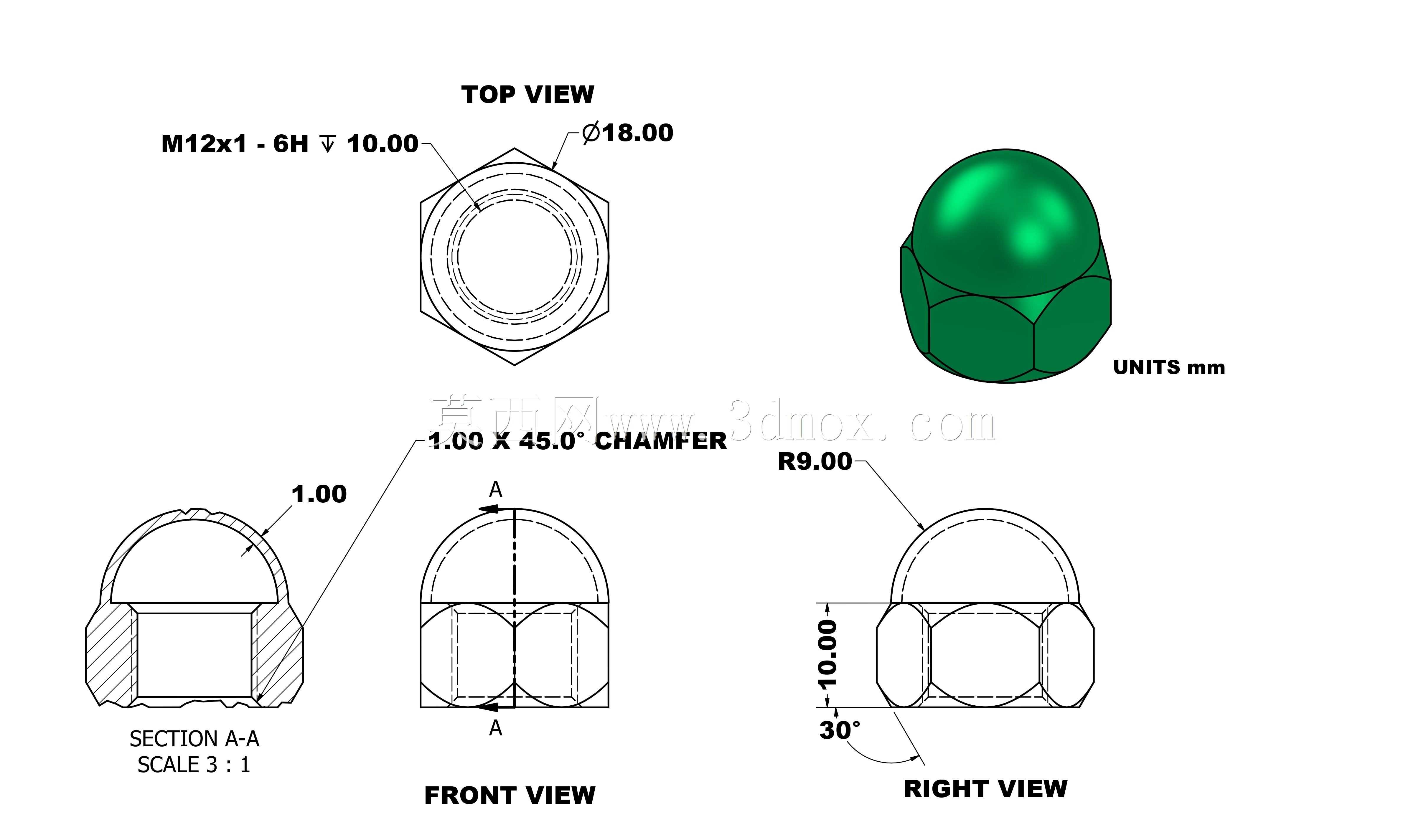

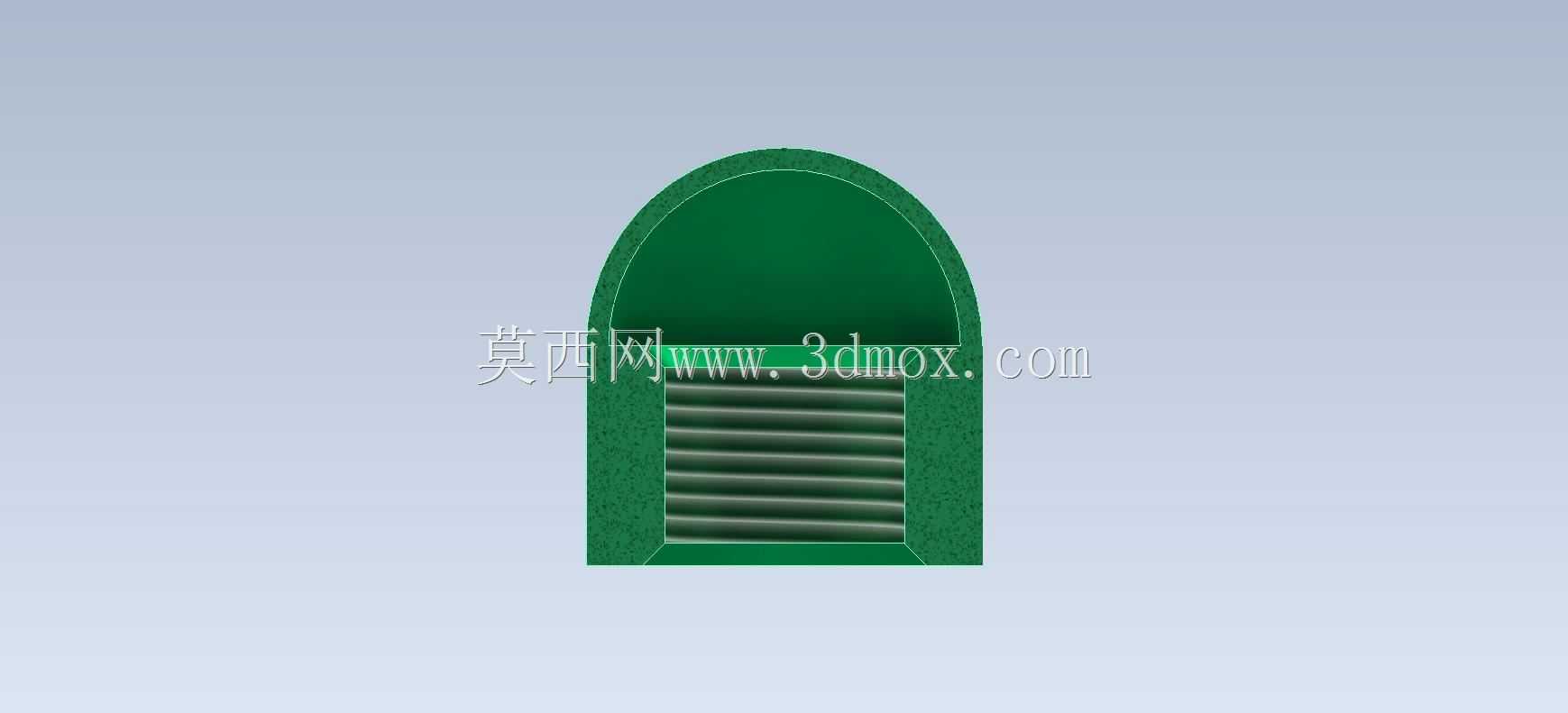

　　这里做了0.2mm的圆角过渡处理，避免压铸或者冷镦成型时出现应力集中导致的开裂问题，同时衔接处的曲面连续性要达到G2级别，保证后续表面处理时镀层能够均匀附着，不会出现棱边积漆、镀层厚薄不均的情况。安装边界方面，这类紧固件的六角对边尺寸和同规格标准六角螺母保持一致，不需要在装配基体上额外扩大避让孔，椭球部分的最大外径比对边尺寸大1.2mm，设计装配沉孔时需要预留至少0.5mm的径向间隙，避免装配时弧面和沉孔侧壁发生卡滞；轴向尺寸上，椭球顶端到六角贴合面的总高度比同规格普通螺母高4mm，设计外围避让空间时要预留足够的轴向间隙，避免和周边相邻零件发生运动干涉。实际选型使用时需要注意，这类紧固件的锁紧扭矩和同规格标准六角螺母一致，不需要额外调整拧紧参数，弧面内部和螺纹衔接的位置做了退刀槽设计，能够保证螺栓拧入时螺纹完全啮合，不会出现顶死的情况，适合用在需要频繁拆装、同时对外露连接件外观有一定要求的装配场景中。
