1.00mm间距12路低卤素插座压接外壳

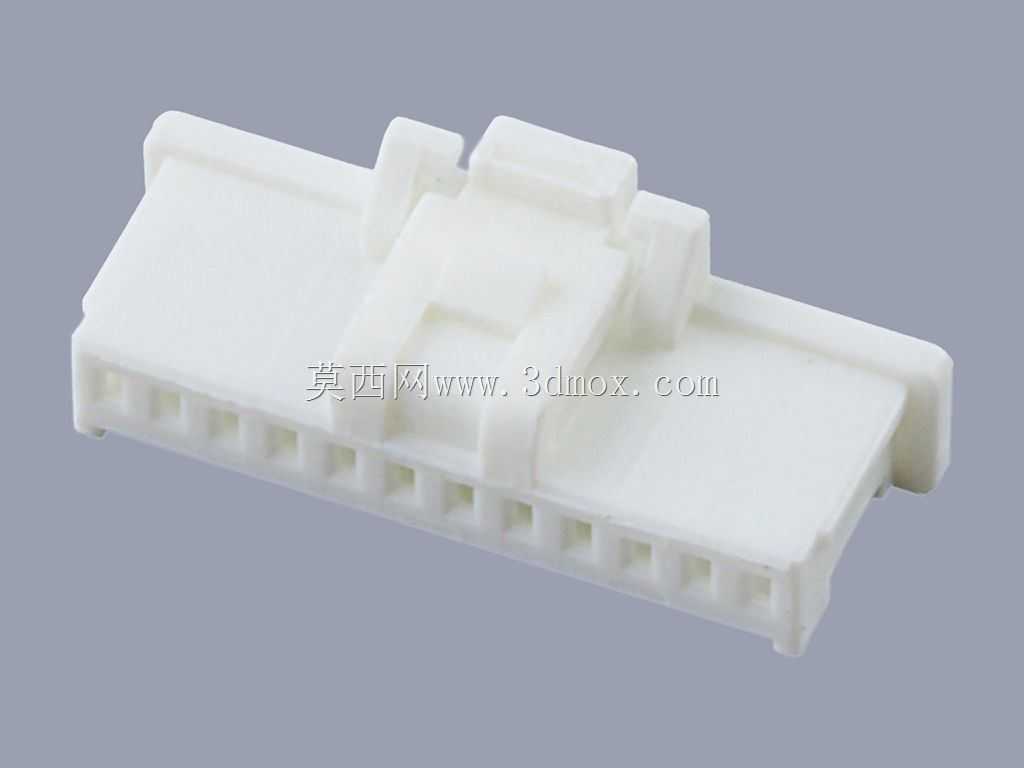

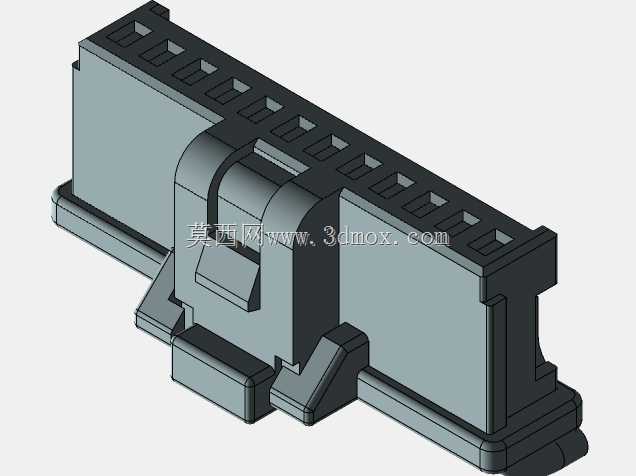

　　这款压接外壳属于微型线对板连接器的配套塑壳部件，主要适配消费电子、小型工控传感模块、便携医疗设备内部的紧凑布线场景，在板内空间极度受限的智能穿戴、手持检测设备内部，这类小间距连接器能替代传统飞线焊接方案，大幅压缩板端占用的布线空间，同时避免手工焊接带来的虚焊、连锡风险。从结构设计来看，这款外壳采用单列排布的腔体结构，单pin间距严格控制在1.00mm，适配同规格的Pico Clasp系列端子，压接完成后的端子可从壳体尾部推入对应腔室，内部设置的正极锁定结构能在端子到位后自动卡入端子的锁止缺口，避免设备受振动、冲击时端子退针导致的接触不良，相比无锁结构的同间距塑壳，抗振动性能可满足车载外围小模块、便携工业设备的日常使用工况。

　　壳体外形采用带导向斜角的插合端设计，对接时可自动修正±0.3mm以内的对位偏差，降低产线装配时的对位难度，外壳两侧设置的卡扣结构可在与板端针座插合到位后发出清晰的锁止反馈，同时提供足够的保持力，避免设备维护插拔线材时将连接器整体从板端扯落。安装边界方面，这款塑壳整体宽度随12路pin数做对应匹配，壳体底部设置的定位凸台可与线束上的防呆结构配合，避免端子反插进入壳体，壳体壁厚均匀控制在0.25mm，既满足注塑成型时的熔体流动要求，也不会额外占用板端的高度空间，适配板端上方净空高度仅3mm的紧凑安装场景。材质选用低卤素环保塑料，满足当前电子行业的环保合规要求，壳体表面做哑光防滑处理，产线工人手工插拔时可提供足够的摩擦力，

　　不会因壳体表面过于光滑导致装配滑脱。在实际选型过程中，这类单列小间距塑壳需要匹配对应线规的压接端子，通常适配30-28AWG的细电子线，压接时需要调整压接模具的钳口高度，保证端子的线芯抱紧翼、绝缘层抱紧翼压接到位，避免压接过紧切断线芯或者压接过松导致线材拉脱。
