FUSION360设计3D打印机灯丝支架结构

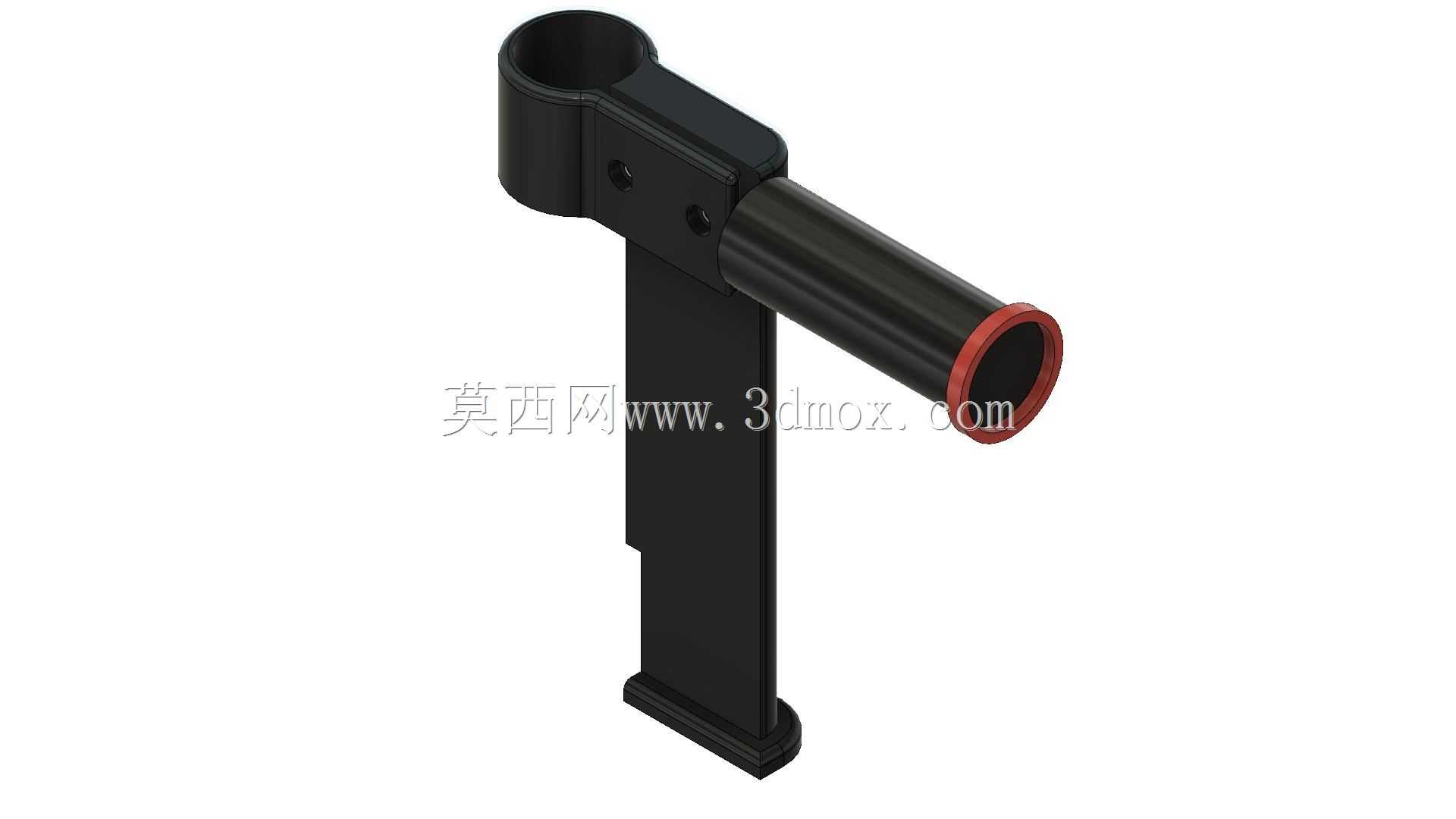

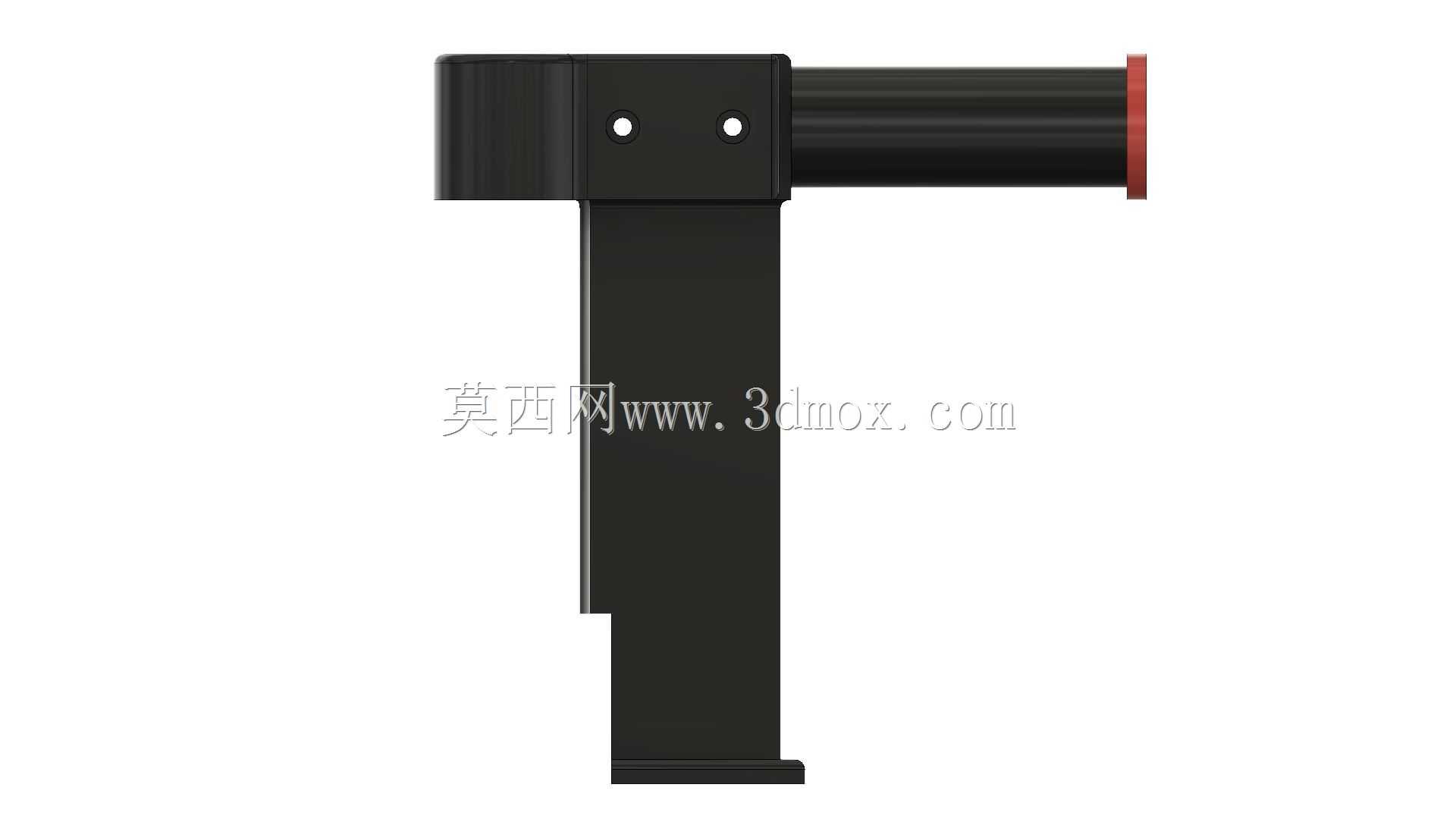

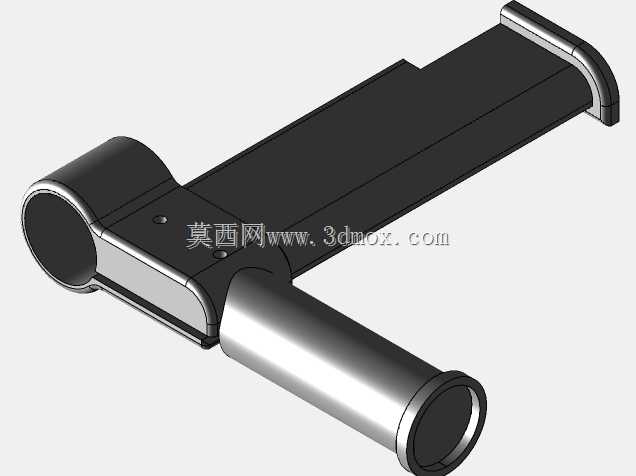

　　在桌面级FDM熔融沉积成型3D打印设备的实际运行场景中，灯丝送料路径的稳定性直接决定了打印成型的良品率，尤其是采用远端送料结构的机型，耗材从料架引出到进入挤出头的路径中，若缺少可靠的导向支撑结构，很容易出现耗材弯折卡滞、送丝阻力波动、回抽精度失准等问题，轻则造成打印件层纹不均、表面缺料，重则引发堵头、断料停机，直接打断连续打印进程。这款灯丝支架正是针对这类实际工况痛点设计的导向支撑部件，整体采用L型布局结构，竖向段为安装固定基体，设计有适配设备型材安装位的卡槽结构，安装时可直接卡入设备框架的对应安装边，无需额外加工复杂的安装孔位，安装边界可适配2020、2040等常用规格的铝型材框架，竖向段的长度经过反复校核，

　　安装后不会与设备的X轴运动导轨、打印平台升降结构产生运动干涉，预留的安全间隙可覆盖设备全行程运动范围，避免支架随设备运行产生剐蹭异响。横向段为耗材导向通道，采用中空圆管结构，内壁做顺滑过渡处理，可适配1.75mm、3mm两种主流规格的打印耗材，通道入口端做了圆角扩口处理，耗材穿入时不会被锐边刮削产生碎屑，避免碎屑进入挤出头造成堵头风险，通道出口端设置的限位挡圈可约束耗材的引出角度，让耗材始终以平直状态进入送丝轮啮合区域，有效降低送丝轮的负载波动。支架的竖向安装段上预留了两个紧固螺钉孔，安装完成后可通过紧定螺钉调整支架的伸出角度，适配不同安装位置的送丝路径需求，不管是将支架安装在设备框架左侧、右侧还是顶部位置，

　　都能通过角度调整让耗材通道与送丝轮入口保持同轴，最大程度降低送丝过程中的阻力损耗。从结构强度设计角度来看，支架主体采用等壁厚结构设计，壁厚控制在2.5mm，既保证了长期使用下的结构刚性，不会因为耗材的拉扯产生形变偏移，也不会因为壁厚过大造成不必要的重量冗余，安装后不会增加设备运动端的负载。在实际打印作业过程中，这款支架可有效梳理耗材的走线路径，避免耗材在送进过程中与设备外壳、线材等部件产生缠绕剐蹭，尤其是在长时间连续打印大尺寸模型时，稳定的导向支撑可让送丝张力保持恒定，配合挤出头的回抽参数设置，可有效减少打印件的拉丝、垂料缺陷，提升成型表面质量。针对部分改装设备的拓展需求，支架的中空通道还可兼容加装PTFE导丝管，通道内径尺寸刚好适配常用的4mm外径铁氟龙管，插入后可通过端部挡圈固定，无需额外粘接即可实现稳定的远端送丝导向，适配不同送丝距离的改装方案。
