CATIA设计SMPS开关电源金属屏蔽安装壳体

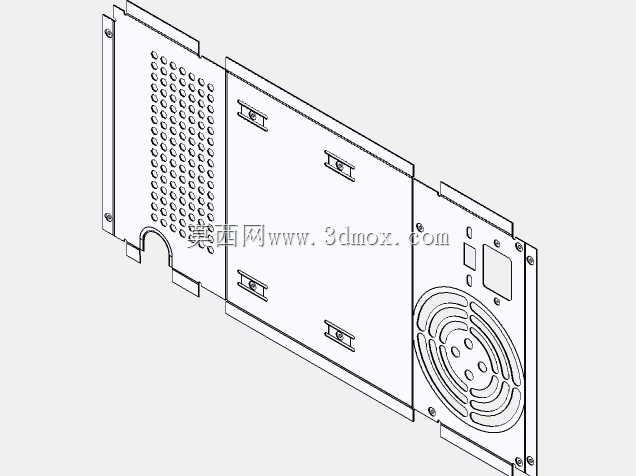

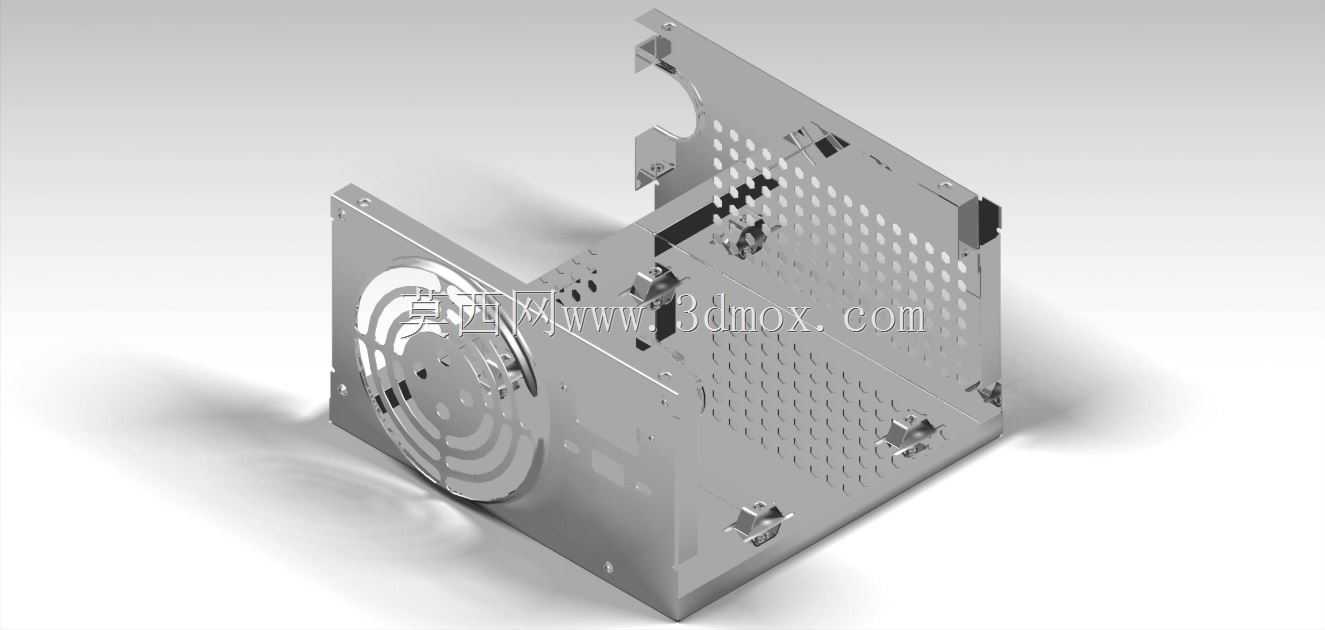

　　这款SMPS配套金属壳体，是开关电源内置安装的核心承载结构件，日常多用于工业控制柜、机床电控单元、嵌入式工控设备的电源模块封装场景，承担电源板固定、电磁屏蔽、散热导流、外部防护多重作用。从结构设计逻辑来看，整体采用弯折一体的镀锌钢板冲压成型，壳体侧面预留的阵列式通风冲孔，并非均匀排布的装饰孔，而是对应电源板上整流桥、开关管、滤波电容等发热元件的位置精准开设，既保证元器件工作时的热量能通过孔隙自然对流散出，又能避免大尺寸异物进入壳体内部触碰带电元件造成短路。壳体左侧预留的风扇安装位，匹配标准80mm轴流风扇的安装孔距，孔位周边做了下沉压型处理，能让风扇安装后与壳体表面齐平，不会额外占用电源模块的安装纵深空间，

　　适配机箱内部狭窄的安装边界。壳体上的多处折弯卡扣与凸包定位点，是为无螺丝快速装配设计的结构，电源PCB板可以直接顺着壳体内部的导向槽推入，通过凸包卡紧PCB边缘，省去螺丝固定的工序，在批量装配时能有效提升产线组装效率，同时卡扣结构也避免了螺丝脱落掉入电源内部造成电路故障的风险。壳体边缘的多处安装固定耳，预留的通孔匹配标准M3螺丝规格，可直接固定在机箱内部的安装立柱上，固定耳处做了翻边加强处理，能避免多次拆装后固定位出现变形开裂的问题。设计时充分考虑了电气安全间隙，壳体内部所有弯折边都做了圆角处理，防止组装时划伤线材绝缘层，同时壳体与内部带电元件的安全距离严格控制在2mm以上，满足低压电气设备的安规要求。侧面预留的出线缺口，

　　对应电源的输入输出线材位置，缺口处做了内卷边处理，避免锋利的板材边缘割破线材外皮造成漏电隐患。整体结构没有多余的装饰性设计，所有的开孔、折弯、凸台结构都服务于实际装配与使用需求，板材厚度选用0.8mm的镀锌冷轧板，既保证壳体有足够的结构强度，不会在安装或运输过程中出现变形，又能控制整体重量，不会给机箱安装位带来额外的承重负担。电磁屏蔽方面，一体弯折的结构减少了壳体的拼接缝隙，能有效屏蔽电源工作时产生的高频电磁干扰，避免对机箱内部其他敏感电控元件造成信号影响，同时也能阻挡外部电磁信号干扰电源的正常工作稳定性。
