家用可3D打印多格方形冰块成型托盘

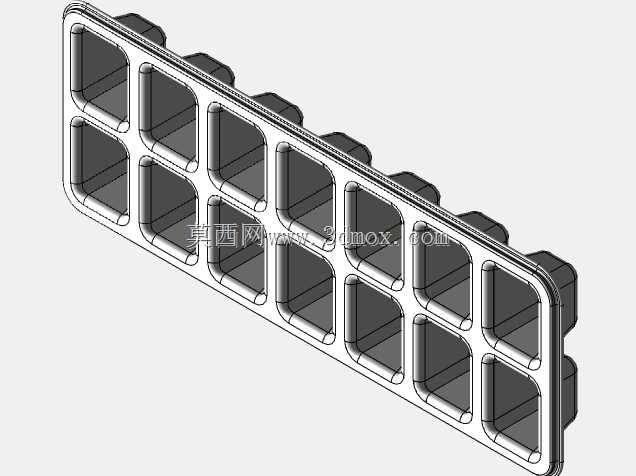

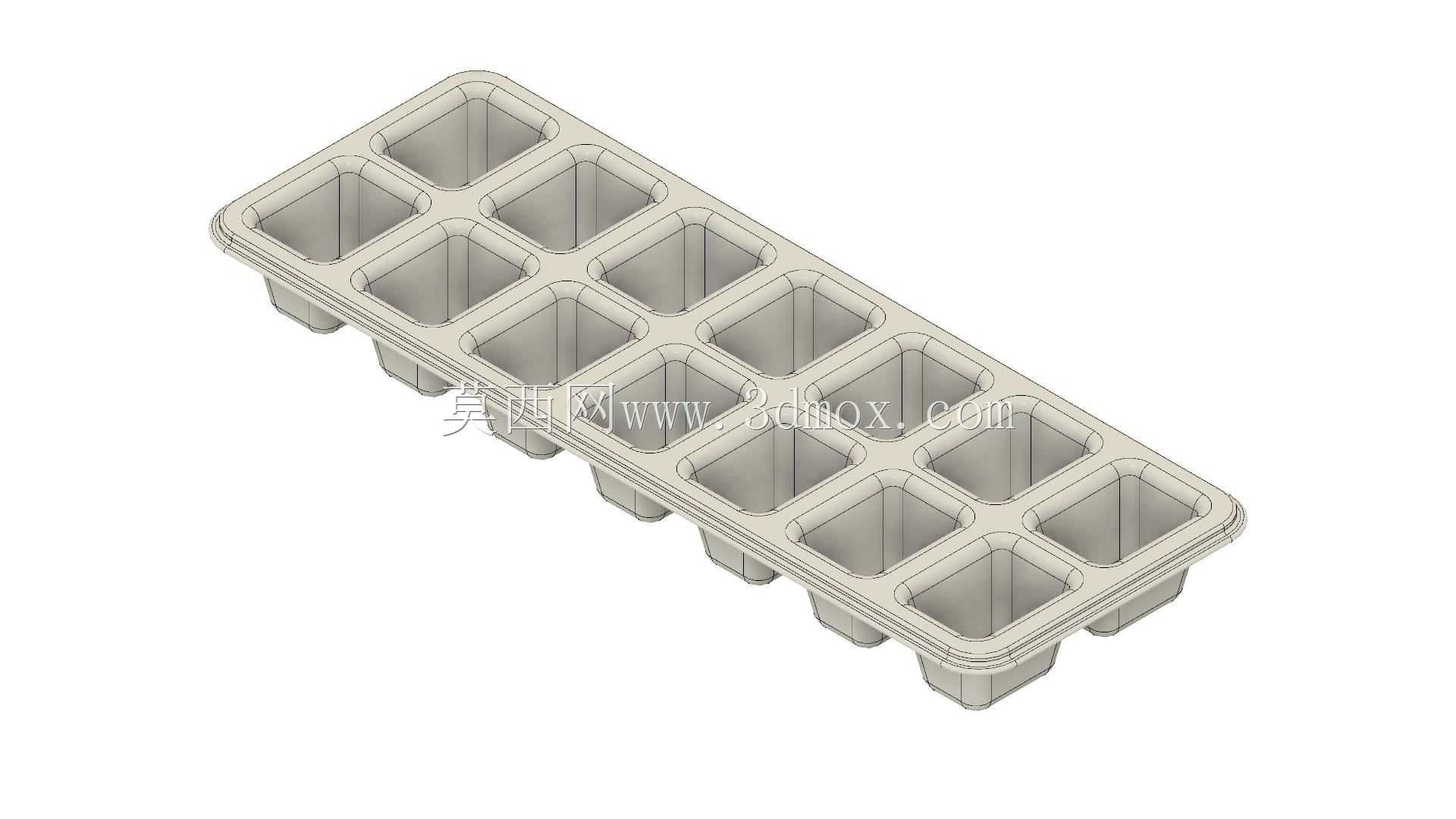

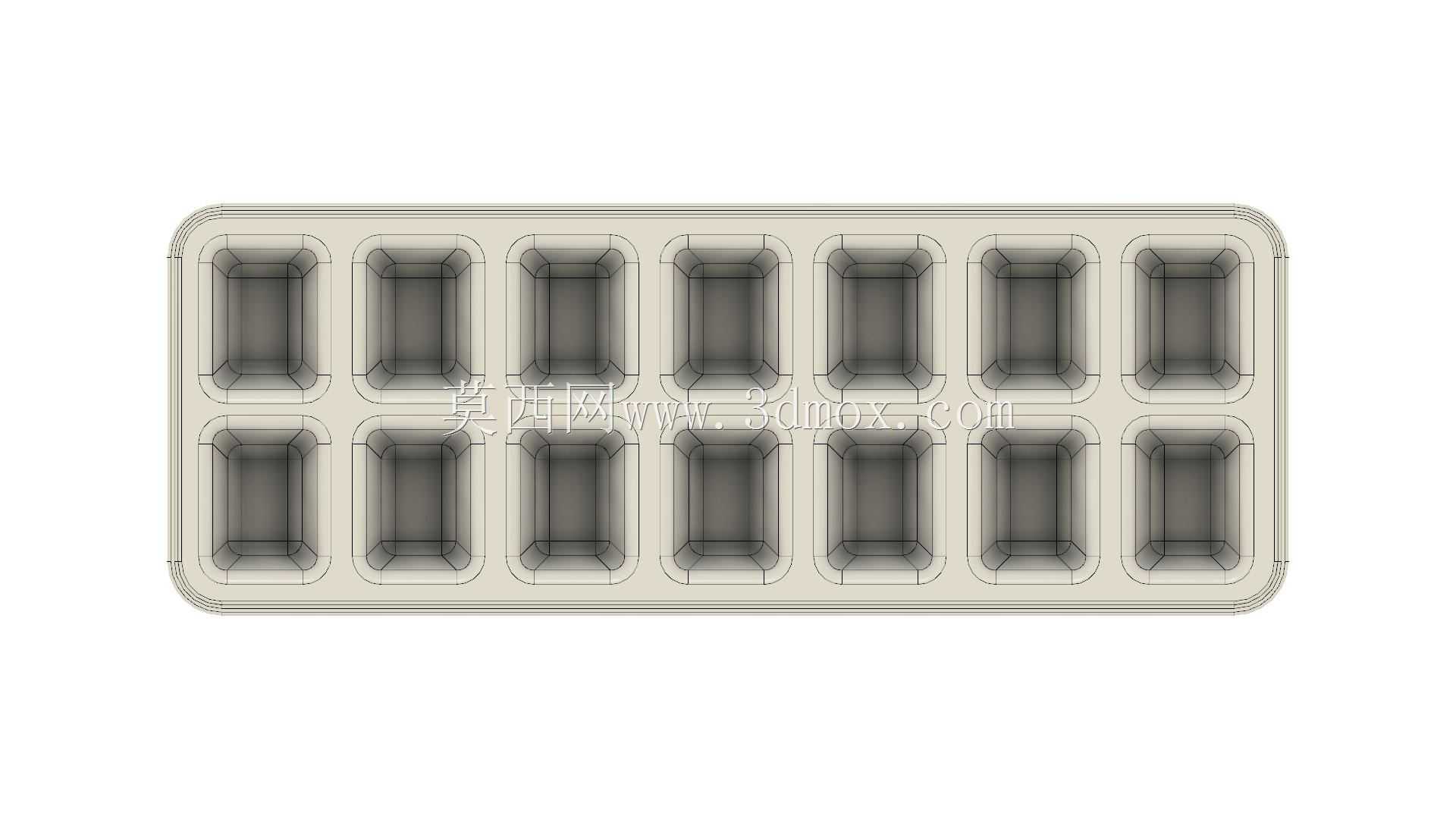

　　这款制冰托盘的设计初衷是适配家用冰箱冷冻层的常规储物格尺寸，整体采用长条形排布的14个独立方形制冰腔，单腔采用上宽下窄的微拔模结构，拔模斜度控制在1.5°，既保证冰块冻结后可以轻松脱模，又不会因为斜度过大导致单块冰的成型体积偏差过大，单块冰的成型尺寸为28mm见方，整体托盘外轮廓尺寸控制在220mm110mm25mm，刚好可以嵌入多数家用冰箱冷冻门架的预留槽位，不会和门架上的其他储物件产生干涉。

　　设计过程中首先考虑的是日常使用的脱模便利性，每个制冰腔的底部都做了0.8mm的圆角过渡，避免直角位置应力集中导致3D打印过程中出现翘曲变形，同时圆角结构也能减少冰块和腔壁的接触面积，脱模时只需要轻按托盘底部对应位置，冰块就能顺利滑出，不需要额外撬动或者等待表面融化。托盘的边缘做了3mm宽的外翻边结构，一方面可以提升整体的结构刚性，避免装满水搬运过程中出现扭曲变形导致水洒漏，另一方面外翻边可以搭在冰箱冷冻格的支撑筋上，不需要额外的支撑结构就能平稳放置，适配不同深度的冷冻储物空间。

　　从应用场景来看，这款托盘除了家用制冰之外，也可以用于小型冷饮店的临时制冰需求，采用食品接触级3D打印材料制作的话，完全可以满足日常使用的卫生要求，整体壁厚统一设置为1.8mm，既保证了结构强度，不会因为反复低温冷冻出现脆裂，又能控制整体重量，装满水之后的整体重量控制在1.2kg以内，单手就可以平稳搬运。每个制冰腔之间的连接筋做了2mm的下沉设计，既可以增加托盘整体的抗扭刚性，又能在注水时起到导流作用，从单个腔室注水之后，水不会因为轻微倾斜就从腔室之间溢出，注水时不需要逐个腔室对准，降低了日常使用的操作门槛。

　　设计时还考虑了堆叠存放的需求，托盘的底部对应每个制冰腔的位置做了内凹的定位槽，多个托盘堆叠时，上层托盘的制冰腔底部可以嵌入下层托盘的腔室开口位置，堆叠偏移量控制在1mm以内，冷冻层空间有限时可以多层堆叠放置，不会出现滑动倾倒的问题，闲置时也可以嵌套堆叠，减少储物占用空间。
