圆柱凸轮直动从动件传动机构三维设计

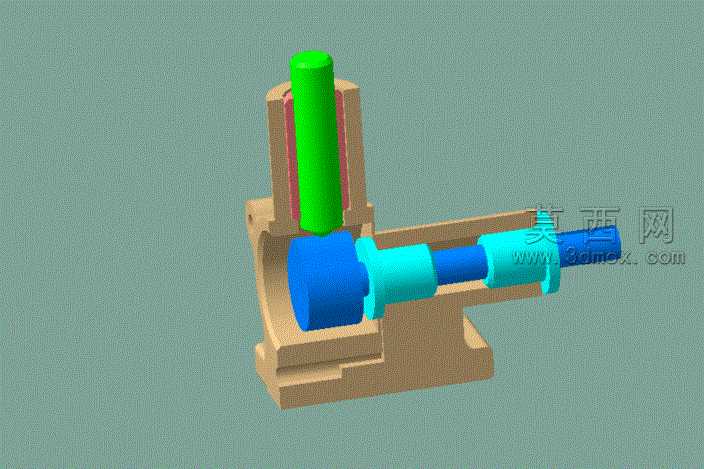

本模型为圆柱凸轮搭配直动从动件的经典机械传动机构，整体采用三维建模软件完成全参数化装配设计，建模过程严格遵循机械设计规范，对各零件的配合公差、运动行程进行了精准约束。模型主体包含支撑基座、圆柱凸轮轴、直动顶杆、导向套筒、轴端限位结构等核心部件，各零件独立建模后通过同轴心、重合、距离等配合关系完成总装，可直观还原凸轮机构的运动传递逻辑。渲染阶段采用哑光金属材质模拟基座的铸铁质感，为凸轮轴、从动顶杆分别赋予高饱和度的蓝、绿亮色区分不同运动构件，导向套筒采用浅棕磨砂材质还原工程塑料或铸铜的视觉效果，背景选用低饱和度灰绿色调突出机构主体结构，渲染光影柔和，清晰展现各零件的轮廓边界与装配位置关系。结构设计上，直动从动件嵌套于竖直导向套筒内，可沿竖直方向做往复直线运动，圆柱凸轮轴通过水平支撑座固定于基座上，凸轮轮廓面与从动件底端紧密贴合，当凸轮轴绕水平轴线回转时，通过轮廓曲线的升程、回程段推动从动件完成预设规律的上下往复运动，可实现将连续回转运动转换为规律直线运动的传动需求。设计过程中重点优化了凸轮轮廓曲线的顺滑度，避免从动件运动过程中出现刚性冲击，同时对导向套筒的长度进行合理设计，保证从动件全行程内的导向精度，减少运动卡滞风险，各轴段设置的限位凸台可避免凸轮轴工作时出现轴向窜动，整体结构紧凑，传动逻辑清晰，可作为机械原理教学演示模型、自动化设备往复进给机构的设计参考，帮助设计者直观理解凸轮机构的运动原理与装配关系，也可用于虚拟运动仿真验证，提前排查机构运动干涉、行程不足等设计问题。
